هاجوتوفر حلول طاقة التيار المستمر الهندسية للمحطات الفرعية ومحطات الطاقة والمرافق الصناعية وغيرها من البنية التحتية الكهربائية الحيوية. اللوحة إمداد الطاقة GZDW DCيدمج تحويل التيار المتردد/المستمر، وشحن البطارية، وتوزيع التيار المستمر، ومراقبة العزل، والإشراف الذكي لتوفير طاقة تيار مستمر إضافية ثابتة للحماية والتحكم والأتمتة وأنظمة الاتصالات.
ملخص المقال:يعد نظام الطاقة المساعد DC الذي يمكن الاعتماد عليه أمرًا ضروريًا أينما يجب أن تظل مرحلات الحماية وقواطع الدائرة ومعدات التشغيل الآلي وأجهزة الاتصالات قيد التشغيل. تشرح هذه المقالة كيفية عمل نظام GZDW وخصائصه التقنية الرئيسية وخيارات البطارية ووظائف المراقبة الذكية وسيناريوهات التطبيق والعوامل الرئيسية التي يجب مراعاتها عند اختيار تكوين خاص بالمشروع.
جدول المحتويات
- ما هي لوحة إمداد الطاقة GZDW DC؟
- كيف يعمل النظام؟
- المعلمات التقنية الرئيسية
- كيف تؤثر خيارات البطارية على تصميم النظام؟
- لماذا تعتبر المراقبة الذكية مهمة؟
- أين يتم استخدام النظام؟
- ما الذي يجب على المشترين مراعاته قبل الاختيار؟
- التصنيع والاختبار وضمان الجودة
- التعليمات
- خاتمة

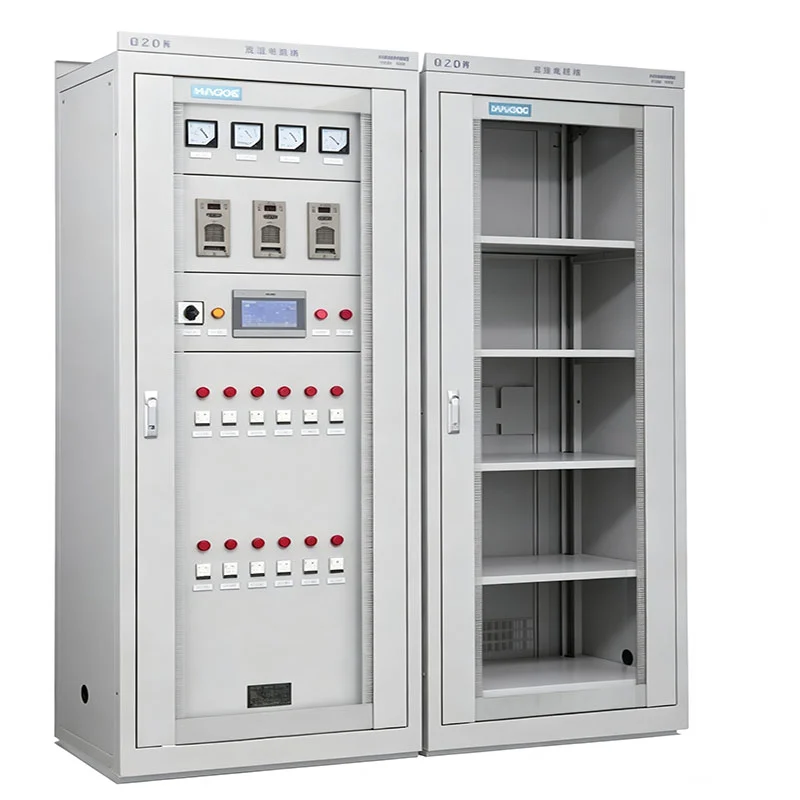

ما هي لوحة إمداد الطاقة GZDW DC؟
نظام GZDW هو حل متكامل لطاقة التشغيل DC مصمم للحفاظ على مصدر يمكن الاعتماد عليه للتيار المباشر للمعدات الكهربائية الهامة. بدلاً من العمل كشاحن بطارية فقط، يمكنه الجمع بين التصحيح وإدارة الشحن وفحص البطارية وتوزيع التيار المستمر والإشراف على العزل والإنذارات والاتصالات ومراقبة النظام داخل خزانة واحدة منسقة.
في المحطات الفرعية ومحطات الطاقة، تكون طاقة التيار المستمر مطلوبة بشكل شائع لحماية المرحل وتشغيل قواطع الدائرة والتشوير والأتمتة والدوائر الثانوية الأخرى. في حالة عدم توفر نظام التيار المباشر الإضافي، فقد لا تعمل المعدات التي تعتمد عليه على النحو المقصود أثناء التبديل العادي أو ظروف التشغيل غير الطبيعية.
يدعم تكوين HAGOE متطلبات نظام التيار المستمر الشائعة بما في ذلك 110 فولت و220 فولت، بينما يمكن أيضًا تصميم تكوينات 48 فولت وفقًا لمتطلبات المشروع. يمكن أن تشمل تقنيات البطاريات محاليل حمض الرصاص والليثيوم والنيكل والكادميوم.
كيف يعمل النظام؟
يشتمل نظام طاقة التيار المستمر الكامل عادةً على عدة أقسام وظيفية مترابطة. يؤدي كل قسم مهمة محددة مع المساهمة في توفر النظام بشكل عام وقابلية صيانته.
- إدخال التيار المتردد والتصحيح:يتم تحويل طاقة التيار المتردد إلى طاقة تيار مستمر منظمة من خلال وحدات الشحن.
- شحن البطارية:يمكن للنظام أن يدعم وظائف إدارة الشحن مثل التعويم والشحن المعادل.
- بطارية احتياطية:يوفر بنك البطارية طاقة التيار المستمر المخزنة عندما لا يتوفر مدخل التيار المتردد العادي.
- توزيع العاصمة:تقوم دوائر التغذية المستقلة بتوزيع طاقة التيار المستمر على الحماية والتحكم والأتمتة والأحمال الأخرى.
- مراقبة العزل:يمكن للنظام مراقبة ظروف عزل الفروع وإصدار الإنذارات عند حدوث ظروف غير طبيعية.
- الإشراف الذكي:يمكن مراقبة معلمات التشغيل والإنذارات وحالات التبديل والأحداث التاريخية من خلال واجهة متكاملة.
تتيح بنية الشحن المعيارية أيضًا تكوين وحدات شحن متعددة بالتوازي. يمكن لهذا النهج أن يدعم التكرار ويبسط الصيانة مقارنةً بالنظام المبني حول وحدة شحن واحدة.
المعلمات التقنية الرئيسية
تختلف متطلبات المشروع وفقًا لحمل التيار المستمر، وسعة البطارية، ووقت التشغيل الذاتي، وكمية وحدة التغذية، وبنية الاتصال، وظروف التثبيت. تمثل المواصفات التالية منصة HAGOE المتوفرة بدلاً من التكوين العام لكل مشروع.
| المعلمة | مواصفات هاجو النموذجية |
|---|---|
| تصنيف جهد الإدخال | تيار متردد 380 فولت ±20% |
| التردد المقدر | 50 هرتز ±10% |
| تصنيف الناتج العاصمة | تيار مستمر 110 فولت/تيار مستمر 220 فولت |
| نطاق الجهد الناتج | تيار مستمر 90 – 130 فولت / تيار مستمر 180 – 260 فولت |
| وحدة الشحن الحالية | 5A، 10A، 20A، أو 30A حسب الوحدة |
| عرض المراقبة | HG-E5 7 بوصة / HG-E6 10.4 بوصة |
| واجهات الاتصالات | RS232 / RS485 / RJ45 |
| بروتوكولات الاتصال | مودبوس/IEC61850/CDT اختياري |
| السجلات التاريخية | أكثر من 500.000 سجل خطأ وتشغيل |
| أبعاد الخزانة | 800 × 600 × 2260 ملم / 2360 ملم |
بالنسبة لمشروع EPC أو مشروع المرافق، يجب حساب سعة الشحن النهائية وسعة البطارية وعدد وحدات التغذية ووحدات المراقبة وترتيب الخزانة من قائمة أحمال التيار المباشر الفعلية وتصميم النظام بدلاً من اختيارها فقط من مواصفات الخزانة الاسمية.
كيف تؤثر خيارات البطارية على تصميم النظام؟
يؤثر اختيار البطارية بشكل مباشر على أداء النسخ الاحتياطي، وترتيب الخزانة، وتخطيط الصيانة، والقدرة على التكيف البيئي، واعتبارات دورة الحياة. ولذلك يجب على المشروع تقييم البطارية مع الشاحن ونظام المراقبة بدلاً من التعامل معها كمكون معزول.
بطاريات الرصاص الحمضية
تظل بطاريات الرصاص الحمضية خيارًا عمليًا للمحطات الفرعية التقليدية والتطبيقات الصناعية بسبب تقنيتها الناضجة وممارسات الصيانة المعمول بها. ويمكن دمجها في أنظمة GZDW حيث تكون تكوينات البطارية التقليدية مناسبة.
بطاريات الليثيوم
يمكن النظر في حلول بطاريات الليثيوم عندما تكون كثافة الطاقة الأعلى، أو التركيب المدمج، أو انخفاض متطلبات الصيانة أمرًا مهمًا. اعتمادًا على بنية البطارية، يمكن أيضًا تحديد تكامل نظام إدارة البطارية.
بطاريات Ni-Cd
يمكن استخدام تقنية Ni-Cd في البيئات الصعبة حيث يعد تحمل درجة الحرارة وعمر الخدمة الطويل من عوامل التصميم المهمة. وينبغي تحديد الحل المناسب بناءً على ظروف المشروع وليس على نوع البطارية وحده.
لماذا تعتبر المراقبة الذكية مهمة؟
تتطلب أنظمة الطاقة الحديثة التي تعمل بالتيار المستمر أكثر من مجرد التحويل الكهربائي. يحتاج المشغلون أيضًا إلى معلومات في الوقت المناسب حول وحدات الشحن والبطاريات وظروف العزل والإنذارات وحالات التبديل والأحداث التاريخية.
توفر منصات المراقبة HG-E5 وHG-E6 من HAGOE واجهات صناعية تعمل باللمس لإدارة المعلمات وتحليل الأخطاء والإشراف على النظام. اعتمادًا على التكوين، يمكن أن تدعم بنية المراقبة ما يلي:
- مراقبة حالة وحدة الشحن
- فحص البطارية
- مراقبة عزل الفروع
- تبديل مراقبة الحالة
- إدارة الإنذار
- سجلات الأخطاء والتشغيل التاريخية
- إدارة الاتصالات الخارجية
تتوفر واجهات RS232، RS485، وRJ45، بينما يمكن اختيار MODBUS، IEC61850، وCDT وفقًا لمتطلبات المشروع. وهذا يجعل النظام مناسبًا للتكامل في أتمتة الطاقة الأوسع أو بنيات SCADA عند تحديد تكوين الاتصال المطلوب.
أين يتم استخدام النظام؟
الغرض الرئيسي من نظام GZDW DC هو توفير طاقة DC مساعدة يمكن الاعتماد عليها حيث لا يمكن أن يعتمد التحكم والحماية والتشغيل الكهربائي فقط على طاقة التيار المتردد العادية.
المحطات الفرعية ومحطات الطاقة
تشمل الأحمال النموذجية أنظمة حماية التتابع، وآليات تشغيل قواطع الدائرة، ومعدات التشغيل الآلي، وأنظمة الإشارات، والدوائر الثانوية الأخرى. يمكن استخدام كل من تكوينات 110 فولت و220 فولت تيار مستمر لمتطلبات المحطات الفرعية المشتركة.
المنشآت الصناعية
يمكن أن تتطلب المصانع والمناجم ومنشآت المعادن والمصانع الكيماوية والمواقع الصناعية الأخرى طاقة تيار مستمر مركزية للتحكم الكهربائي ومعدات الحماية.
البنية التحتية للنقل
قد تتطلب مشاريع السكك الحديدية ومشاريع البنية التحتية الأخرى أنظمة DC مركزية للتحكم والتشوير والمعدات المتعلقة بالاتصالات. يسمح التكوين المعياري بتكييف النظام مع المتطلبات الكهربائية الخاصة بالمشروع.
الاتصالات والأنظمة المساعدة
يمكن تهيئة التطبيقات التي تتطلب طاقة تيار مستمر ذات جهد منخفض بمواصفات مناسبة للشاحن والبطارية، بما في ذلك الحلول الهندسية بجهد 48 فولت حيثما أمكن ذلك.
ما الذي يجب على المشترين مراعاته قبل الاختيار؟
يجب أن يبدأ اختيار لوحة طاقة التيار المستمر بالتصميم الكهربائي بدلاً من مظهر الخزانة أو الجهد الاسمي وحده. يجب على فرق المشتريات ومقاولي EPC تقييم بيئة التشغيل الكاملة.
- جهد نظام التيار المستمر:تأكد مما إذا كان المشروع يتطلب 48 فولت، أو 110 فولت، أو 220 فولت، أو بنية تيار مستمر هندسية أخرى.
- الأحمال المستمرة والطارئة:احسب حمل التيار المباشر الفعلي وحدد الأحمال الحرجة التي تتطلب بطارية احتياطية.
- سعة البطارية:تحديد وقت الاستقلالية المطلوب وتكنولوجيا البطارية والظروف البيئية ومتطلبات الصيانة.
- سعة الشحن:حدد كمية الشاحن والتصنيف الحالي بناءً على طلب الحمل ومتطلبات شحن البطارية والتكرار.
- متطلبات المغذية:تأكد من عدد ومتطلبات الحماية لدوائر التيار المستمر الصادرة.
- تواصل:تحقق مما إذا كان المشروع يتطلب MODBUS أو IEC61850 أو CDT أو واجهة أخرى للتكامل مع نظام التشغيل الآلي الحالي.
- أبعاد الخزانة:تحقق من مساحة التثبيت المتاحة، وتوجيه الكابل، وترتيب البطارية، والوصول إلى الصيانة.
- التوثيق:قم بتزويد المورد بـ SLD وقائمة التحميل ومتطلبات البطارية ومتطلبات الاتصال والمواصفات الفنية المعمول بها كلما أمكن ذلك.
بالنسبة للمشاريع المخصصة، تساعد مراجعة هذه العوامل قبل عرض الأسعار على تقليل تغييرات التكوين لاحقًا وتسمح للمورد بتطوير نظام يتوافق مع البنية الكهربائية الفعلية.
التصنيع والاختبار وضمان الجودة
لا تعتمد الموثوقية على المكونات الفردية فحسب، بل تعتمد أيضًا على كيفية دمج وحدات الشحن وأجهزة الحماية ووحدات المراقبة وقضبان التوصيل والبطاريات والأسلاك الداخلية. تذكر شركة HAGOE أن عملية الإنتاج الخاصة بها تشمل تصنيع الخزانات، والتجميع الكهربائي، والتحقق من الأسلاك، والفحص الوظيفي.
تأسست شركة HAGOE Electric Technology Co., Ltd. في عام 2008 في ونزهو، الصين، ويشمل نطاق منتجاتها أنظمة طاقة التيار المستمر، وأنظمة الطاقة المتكاملة AC/DC، ومعدات UPS، والمفاتيح الكهربائية، والمحطات الفرعية، والتجمعات الكهربائية ذات الصلة. وقد حصلت أنظمة إدارتها على شهادات ISO 9001:2015 وISO 14001:2015 وISO 45001:2018.
يوجد أيضًا دليل اختبار خاص بالطراز لتكوين HG-GZDW-200AH/220V. وفقًا لمعلومات المنتج المنشورة من HAGOE، تم اختبار هذا التكوين من حيث النوع في مارس 2022 بموجب التقرير JW220252، مع اختبار يعتمد على DL/T 459-2017 وGB/T 17626.18-2016. يشير الاستنتاج المبلغ عنه إلى أن العناصر التي تم اختبارها تستوفي المتطلبات المعمول بها.
يمكن أن تكون هذه الوثائق مفيدة أثناء التقييم الفني، خاصة عندما يحتاج مقاول EPC أو مالك المشروع إلى معلومات يمكن تتبعها للشراء. يجب على المشترين التحقق دائمًا من أن التكوين الذي تم اختباره يتوافق مع التكوين الفعلي للمشروع الذي يتم توفيره.
التعليمات
1. ما هي أنواع البطاريات المتوفرة؟
يمكن تكوين المنصة لبطاريات الرصاص الحمضية والليثيوم والنيكل سي دي. يجب أن يأخذ الاختيار في الاعتبار حمل التيار المباشر، ووقت النسخ الاحتياطي، والظروف المحيطة، ومتطلبات الصيانة، ومواصفات المشروع.
2. هل يمكن للنظام أن يدعم 110 فولت و220 فولت تيار مستمر؟
نعم. تتضمن مواصفات HAGOE المنشورة أنظمة DC 110V وDC 220V. يمكن أيضًا أخذ التكوينات الهندسية 48 فولت في الاعتبار وفقًا لمتطلبات الشاحن والبطارية.
3. هل يمكن تخصيص نظام GZDW لمشروع EPC؟
نعم. يمكن تكوين سعة الشحن، وتكوين البطارية، ودوائر التغذية، ووحدات المراقبة، وواجهات الاتصال، وأبعاد الخزانة وفقًا لـ SLD المعتمدة، وقائمة التحميل، والمواصفات الفنية.
4. هل يمكن لنظام المراقبة التواصل مع SCADA؟
تتضمن خيارات الاتصال واجهات RS232، وRS485، وRJ45، مع توفر MODBUS، وIEC61850، وCDT كخيارات بروتوكول اعتمادًا على التكوين المحدد ومتطلبات المشروع.
5. كيف يجب تحديد سعة الشاحن؟
يجب حساب سعة الشاحن من حمل التيار المستمر، وسعة البطارية، ووقت الشحن المطلوب، والتكرار المطلوب. توفر قائمة التحميل الخاصة بالمشروع أساسًا أكثر موثوقية من اختيار الشاحن فقط من تصنيفات الخزانة الاسمية.
6. ما هي المعلومات التي ينبغي تقديمها عند طلب عرض الأسعار؟
تتضمن المعلومات المفيدة جهد التيار المستمر، وقائمة التحميل، ونوع البطارية وسعتها، ووقت النسخ الاحتياطي المطلوب، وعدد مغذيات التيار المستمر، ووظائف المراقبة، وبروتوكول الاتصال، وأبعاد التثبيت، وSLD الخاص بالمشروع أو المواصفات الفنية.
خاتمة
يدعم نظام الطاقة المساعدة DC المصمم جيدًا استمرارية وظائف الحماية والتحكم والأتمتة والاتصالات عبر المحطات الفرعية ومحطات الطاقة والمرافق الصناعية ومشاريع البنية التحتية. بفضل جهد التيار المستمر القابل للتكوين، وتقنيات البطاريات المتعددة، والشحن المعياري، والمراقبة الذكية، وخيارات الاتصال، والهندسة القائمة على المشاريع، يمكن تكييف منصة GZDW مع البنى الكهربائية المختلفة. للحصول على المواصفات الخاصة بالمشروع، أو حجم البطارية، أو تكوين الشاحن، أو متطلبات EPC/OEM، تعرف على المزيد حول حل الطاقة GZDW DC واتصل بنالمناقشة قائمة أحمال التيار المستمر وSLD والمتطلبات الفنية وتكوين نظام الطاقة المخصص مع HAGOE.
