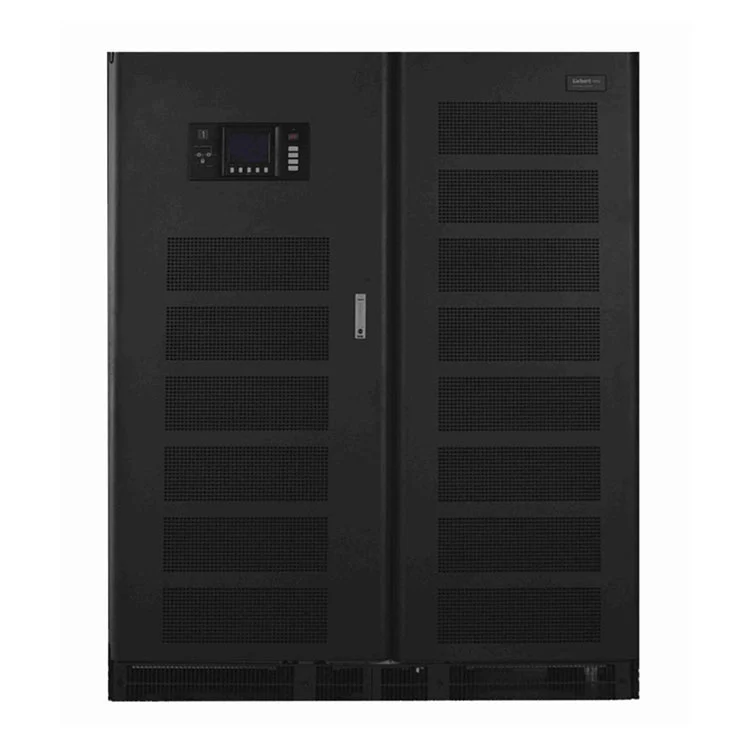

الميزة الأساسية لـ UPS منخفض التردد لا تكمن فقط في محوله ولكن أيضًا في مزيجه من محول تردد خطي منخفض التردد وبنية التحويل المزدوج عبر الإنترنت.
يتم تحويل طاقة التيار المتردد المدخلة أولاً إلى تيار مستمر بواسطة مقوم؛ وبالتالي، يوفر ناقل التيار المستمر مرحلة طاقة متوسطة مستقرة، والتي يتم بعد ذلك تحويلها مرة أخرى إلى تيار متردد بواسطة العاكس لإخراج الحمل. أثناء التشغيل العادي، يتم تشغيل الحمل بشكل مستمر بواسطة العاكس، بدلاً من توصيله مباشرة بمدخل التيار المتردد.
يوفر المحول ذو التردد المنخفض عزلًا كهربائيًا بين دوائر الإدخال والإخراج ويعزز قدرة النظام على تحمل تيارات التدفق والأحمال غير الخطية وظروف التشغيل غير الطبيعية.
تجعل هذه البنية أنظمة UPS منخفضة التردد مناسبة بشكل خاص للتطبيقات ذات المتطلبات العالية للغاية لاستمرارية المعدات وجودة الطاقة - وليس فقط تلك التي تتطلب بطارية احتياطية في حالات الطوارئ.

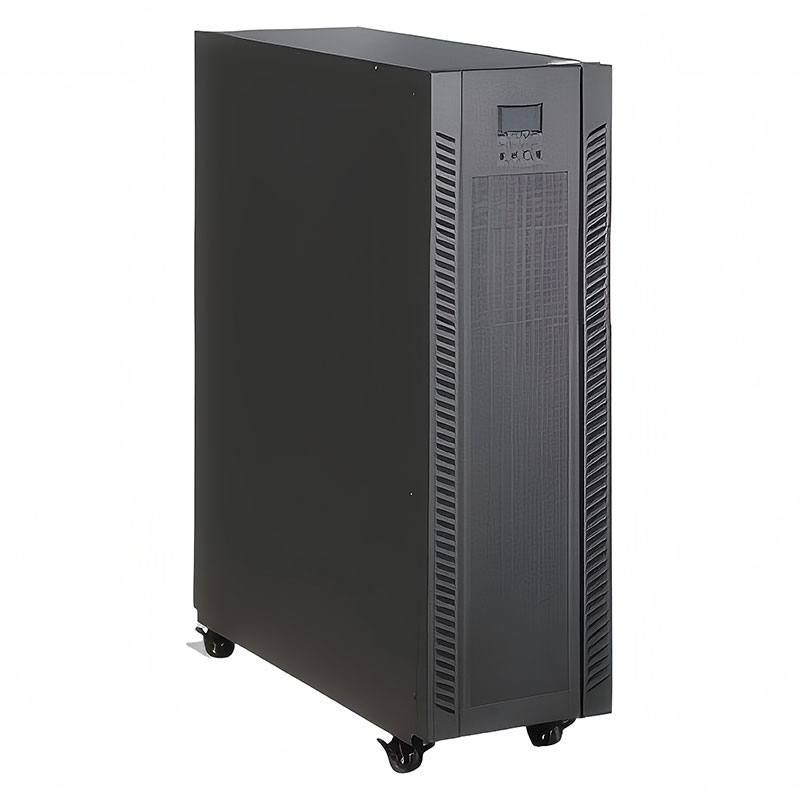

يتبع HAGOE Low Frequency UPS مسار طاقة تحويل مزدوج نموذجي عبر الإنترنت:
إدخال التيار المتردد ← المعدل ← ناقل التيار المستمر ← العاكس ← محول التردد المنخفض ← التحميل
في ظل ظروف المرافق العادية، يقوم المقوم بتزويد طاقة التيار المستمر المنظمة إلى ناقل التيار المستمر، بينما يقوم العاكس بتزويد طاقة التيار المتردد المكيفة بشكل مستمر للحمل.
عندما يفشل إمداد المرافق أو يقع خارج نطاق التشغيل المحدد، يقوم نظام البطارية بتزويد الطاقة إلى ناقل التيار المستمر ويستمر العاكس في إمداد الحمل. وهذا يلغي انقطاع النقل المرتبط ببنيات UPS الاحتياطية التقليدية.

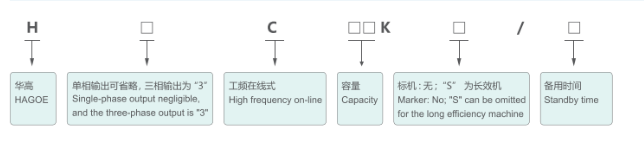

| فئة | المعلمة التقنية | مواصفة |
|---|---|---|
| مدخلات التيار المتردد | القدرة المقدرة | 10 كيلو فولت أمبير / 15 كيلو فولت أمبير / 20 كيلو فولت أمبير / 30 كيلو فولت أمبير / 40 كيلو فولت أمبير / 60 كيلو فولت أمبير / 80 كيلو فولت أمبير / 100 كيلو فولت أمبير / 120 كيلو فولت أمبير / 140 كيلو فولت أمبير / 160 كيلو فولت أمبير / 200 كيلو فولت أمبير / 250 كيلو فولت أمبير / 300 كيلو فولت أمبير / 600 كيلو فولت أمبير / 1000 كيلو فولت أمبير / 1500 كيلو فولت أمبير / 2000 كيلو فولت أمبير |
| طريقة العمل والمبدأ | مفتاح تجاوز ثابت للطاقة عبر الإنترنت (التبديل المستمر)، تقنية التحويل المزدوج، فصل كامل لإخراج الطاقة | |
| رقم المرحلة | ثلاث مراحل + N + G | |
| الجهد االكهربى | 380 فولت ±20% | |
| تكرار | 50 هرتز ±10% | |
| الحد الأقصى الحالي | 19 أ / 29 أ / 38 أ / 57 أ / 76 أ / 114 أ / 158 أ / 189 أ / 227 أ / 265 أ / 303 أ / 379 أ / 473 أ / 568 أ / 1040 أ / 1800 أ / 2700 أ / 3600 أ | |
| عامل الطاقة | 0.95 (مع مرشح الإدخال) | |
| مدخلات تجاوز التيار المتردد | بداية ناعمة | 0-100% خلال 5 ثوانٍ |
| رقم المرحلة | ثلاث مراحل + N + G | |
| الجهد االكهربى | 380 فولت ±15% | |
| تكرار | 50 هرتز ±2% | |
| تبديل الوقت | 0 مللي ثانية أثناء التحميل الزائد | |
| نظام البطارية | الجهد المستمر | 384 فولت (بطاريات 32 × 12 فولت) |
| العائمة تهمة الجهد | 432 خامسا | |
| قطع الجهد | 332 خامسا | |
| الحد الأقصى لتيار التفريغ | 25 أ / 38 أ / 51 أ / 76 أ / 101 أ / 152 أ / 203 أ / 253 أ / 304 أ / 360 أ / 425 أ / 528 أ / 660 أ / 790 أ / 1500 أ / 2500 أ / 3700 أ / 5000 أ | |
| تيار الشحن | 10-25 أمبير (قابل للتعديل) | |
| إخراج التيار المتردد | رقم المرحلة | ثلاث مراحل + N + G |
| الجهد االكهربى | 380 فولت ±1% (تحميل الحالة الثابتة) | |
| تكرار | 50 هرتز ±2% (مصدر الطاقة الرئيسي) / 50 هرتز ±0.05% (مصدر طاقة البطارية) | |
| عامل الطاقة | 0.8 متخلفة | |
| الموجي الناتج | موجة جيبية | |
| إجمالي التشوه التوافقي | ≥3% للحمل الخطي؛ ≥5% للحمل غير الخطي | |
| جهد الحمل الديناميكي عابر | ±0.5% (من 0 إلى 100% تغيير الحمل) | |
| وقت الاسترداد الفوري | <10 مللي ثانية (±0.5%) | |
| الجهد غير المتوازن | ± ± 3%؛ ±±1% لجهد الحمل المتوازن | |
| سعة التحميل الزائد | 120% لمدة 10 دقائق؛ 150% لمدة دقيقة واحدة (مصدر طاقة البطارية) | |
| أداء النظام | كفاءة العمل | >91%؛ 95% في الوضع الاقتصادي الاقتصادي |
| واجهة اتصالات الكمبيوتر | RS232/RS422 | |
| درجة حرارة التشغيل | 0-40 درجة مئوية | |
| الرطوبة النسبية | 0-90%، غير مكثف | |
| ضوضاء | 50 ديسيبل / 55 ديسيبل / 63 ديسيبل / 65 ديسيبل / 68 ديسيبل / 70 ديسيبل، حسب السعة | |
| عرض | النوع أ: شاشة LCD صغيرة؛ النوع ب: شاشة لمس كبيرة (120 × 90 ملم) |
في نظام UPS، لا يتم استخدام المحول فقط لتحويل الجهد. كما أنه يساهم في العزل الكهربائي، والتعامل مع الأحمال العابرة، وحماية النظام.
الأحمال الصناعية مثل أنظمة PLC، ومحركات التردد المتغير، والمحركات، والموصلات، ومعدات المقوم الكبيرة يمكن أن تولد تيارًا عابرًا كبيرًا أثناء بدء التشغيل أو التشغيل الديناميكي. إذا تم تحديد سعة UPS فقط وفقًا للطاقة النشطة ذات الحالة المستقرة، فقد يتعرض العاكس للحمل الزائد، أو انحراف جهد الخرج، أو عملية تجاوز غير ضرورية.
يوفر المحول ذو التردد المنخفض واجهة مغناطيسية وكهربائية قوية مع قدرة انتقالية قوية، مما يمنح UPS هامش تصميم أكبر للتطبيقات ذات الأحمال الحالية أو أحمال الصدمات العالية.
| العامل الهندسي | UPS منخفض التردد | UPS عالي التردد |
|---|---|---|
| محول | محول طاقة منخفض التردد | High-frequency transformer / transformerless architecture |
| العزل الكهربائي | قوي | يعتمد على طوبولوجيا النظام |
| أحمال بدء تشغيل المحرك | أكثر ملاءمة | يتطلب التحجيم الدقيق |
| تيار الاندفاع | التسامح العالي | أكثر حساسية للتحجيم |
| الأحمال غير الخطية | مناسبة مع التكوين المناسب | مناسبة مع التكوين المناسب |
| التطبيقات الصناعية | تناسب قوي | أكثر ملاءمة لأحمال تكنولوجيا المعلومات العامة |
| وزن النظام | أعلى نسبيا | عموما أكثر إحكاما |
| بصمة التثبيت | أكبر | الأصغر |
| الأولوية النموذجية | المتانة والعزلة | الكفاءة والاكتناز |
إذا كان المشروع يركز بشكل أساسي على الحجم والوزن وكثافة الطاقة العالية، فقد يكون UPS عالي التردد أكثر فائدة؛ ومع ذلك، إذا كان المشروع يعطي الأولوية للعزل، وزيادة سعة التحميل، والقدرة على التكيف مع البيئة الصناعية، والاستقرار التشغيلي على المدى الطويل، فإن UPS منخفض التردد يعد خيارًا أفضل بشكل عام.
لذلك، لا توصي HAGOO باختيار UPS استنادًا إلى المنطق المبسط المتمثل في "التردد المنخفض دائمًا أفضل من التردد العالي". وبدلاً من ذلك، توصي بتكوين UPS استنادًا إلى نوع الحمل وعامل الطاقة وتيار بدء التشغيل ووقت النسخ الاحتياطي وظروف الشبكة.
لا ينبغي تحديد سعة UPS ببساطة عن طريق إضافة تصنيفات لوحة الاسم لجميع الأجهزة المتصلة.
يجب أن يأخذ التقييم الهندسي في الاعتبار ما يلي:
الطاقة النشطة (كيلوواط) ← عامل القدرة ← تيار البدء ← نسبة الحمل غير الخطية ← التوسع المستقبلي ← التكرار المطلوب
بالنسبة للمعدات التي تعمل بمحرك، قد لا تظهر قوة الحالة المستقرة عالية بشكل خاص، ولكن يمكن أن يكون تيار البدء أعلى بكثير. لذلك، يجب تقييم قدرة التحميل الزائد للعاكس والاستجابة العابرة أثناء تغيير حجم النظام.
يجب أيضًا حساب سعة البطارية وفقًا للحمل الفعلي بدلاً من تحديدها من قيمة Ah ثابتة.
يأخذ الحساب الهندسي عادةً في الاعتبار سعة UPS، وطاقة الحمل الفعلية، وجهد ناقل التيار المستمر، وتكوين سلسلة البطارية، ومعدل التفريغ، والاستقلالية المطلوبة، وهامش تقادم البطارية، ودرجة الحرارة المحيطة.
للحصول على تصميم دقيق للنظام، يجب أن يعتمد حجم البطارية على الشركة المصنعةنطاق جهد التيار المستمر، والحد الأدنى من جهد البطارية، وخصائص تفريغ البطارية.
اعتمادًا على متطلبات المشروع، يمكن تكوين UPS منخفض التردد HAGOE بوظائف حماية متعددة، بما في ذلك:
حماية الجهد الزائد/الجهد المنخفض للمدخل، حماية من الحمل الزائد للإخراج، حماية ماس كهربائى، حماية الشحن الزائد/التفريغ الزائد للبطارية، حماية من درجة الحرارة الزائدة، وحماية الالتفافية.
بالنسبة للمشاريع الصناعية، يجب أيضًا تقييم التنسيق بين قاطع التيار، وأجهزة الحماية النهائية، وحماية دائرة قصر UPS لتحقيق انتقائية الحماية المناسبة.
تدير شركة Hagoe Electric Technology Co., Ltd. عملية تصنيع متكاملة تغطي التصميم الهندسي، وتصنيع الصفائح المعدنية، والتجميع الإلكتروني، وتكامل النظام، والاختبار النهائي.

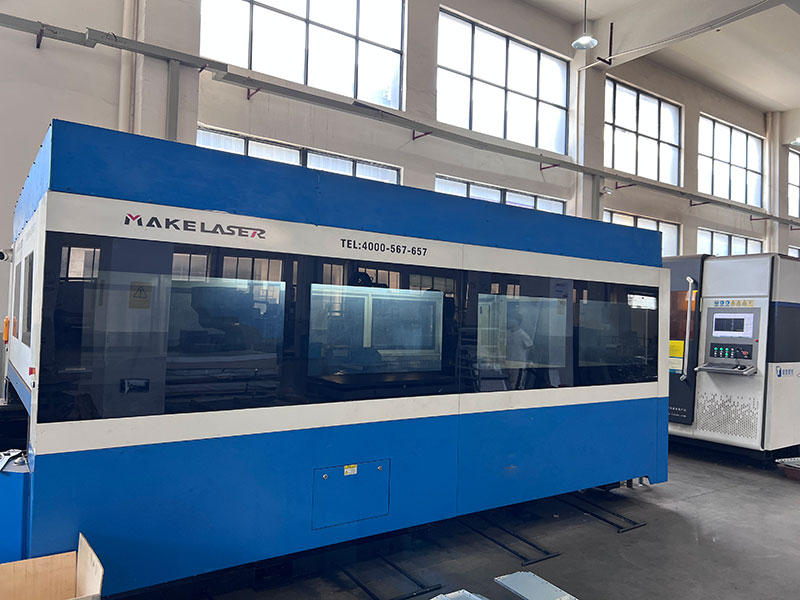

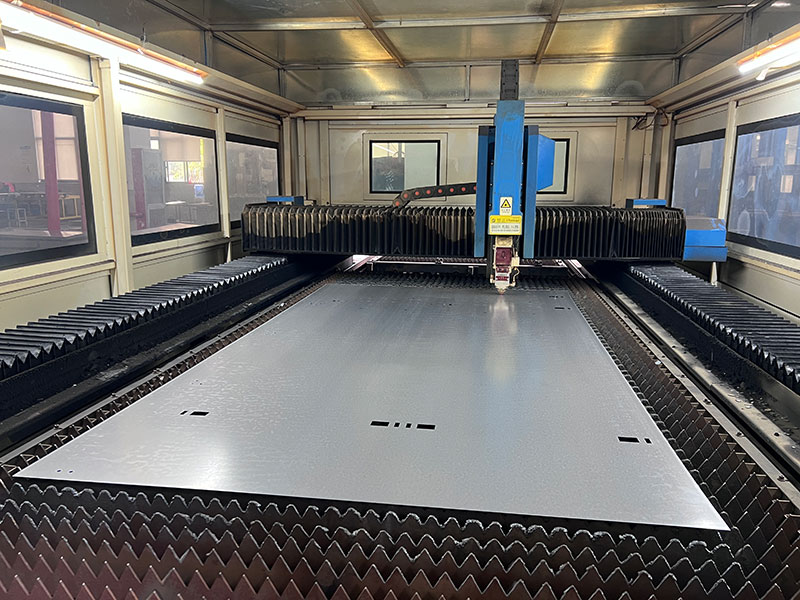

تم تجهيز قاعدة الإنتاج بآلات القطع بالليزر Trumpf الألمانية، وآلات الثني AMADA CNC اليابانية، ومعدات التثقيب البرجية الآلية، وخطوط إنتاج SMT، وأنظمة اختبار التقادم الذكية.
بالنسبة لمعدات الطاقة المهمة مثل أنظمة UPS، يجب أن يتجاوز التحقق من الجودة فحص المكونات. اعتمادًا على تكوين المنتج ومتطلبات المشروع، يمكن أن يشمل الاختبار ما يلي:
التحقق من المعلمات الكهربائية للمدخلات والمخرجات، واختبار وظيفة الحماية، واختبار الاتصالات، واختبار الحمل، واختبار التقادم، والتحقق الكامل من وظائف النظام.
تعمل شركة Hagoe بموجب أنظمة إدارة ISO9001 وISO14001 وISO45001 وتمتلك أكثر من 34 براءة اختراع وطنية تدعم قدرات البحث والتطوير والتصنيع.
مناسب للمحطات الفرعية وأنظمة التوزيع ومعدات أتمتة الطاقة التي تتطلب طاقة مستمرة للحماية والمراقبة وأحمال الاتصالات.
مناسب لأجهزة PLC، وDCS، وأجهزة الكمبيوتر الصناعية، وخزائن التشغيل الآلي، وأنظمة التحكم في خط الإنتاج.
مناسب للتصوير الطبي والمراقبة وغيرها من المعدات الدقيقة التي تتطلب طاقة مستقرة وغير منقطعة.
مناسب للخوادم ومعدات الشبكات وأنظمة التخزين والبنية التحتية للاتصالات.
لا تقتصر مراقبة الجودة في HAGOE على الفحص النهائي.وهو يغطي العملية الكاملة بدءًا من المواد الواردة وحتى التصنيع والتجميع والتشغيل والاختبار والإصدار النهائي.
تشمل مراحل التحكم الرئيسية ما يلي:
التفتيش الوارد ← التحكم في العمليات ← فحص التجميعات الكهربائية ← تشغيل النظام ← اختبار الأداء ← التحقق من التقادم ← الفحص النهائي
بالنسبة لمشروعات UPS المخصصة، يمكن لمهندسي HAGOE مراجعة قائمة التحميل الخاصة بالعميل، والمخطط أحادي السطر، وبيئة التثبيت، ومعايير المشروع قبل الإنتاج لتقليل المخاطر المرتبطة باختيار السعة، وتكوين الواجهة، وتثبيت الموقع.
توفر HAGOE دعمًا مختلفًا للتركيب والتشغيل وفقًا لنوع المعدات وحجم المشروع.
بالنسبة لوحدات UPS القياسية المثبتة على الحائط والأنظمة الصغيرة، توفر HAGOE كتيبات التثبيت باللغة الإنجليزية ودعم فني للفيديو عن بعد على مدار 24 ساعة طوال أيام الأسبوع، مما يسمح لفرق العملاء المدربة بإكمال التثبيت بمساعدة التشغيل عن بعد.
بالنسبة لأنظمة UPS متوسطة الحجم، وخزائن التوزيع، ومجموعات المعدات الكاملة، يمكن ترتيب التركيب والتشغيل في الموقع وفقًا لمتطلبات المشروع.
بالنسبة لمشاريع محطات الطاقة الكبيرة ومشاريع EPC، تقوم شركة HAGOE بتطوير خطة تركيب وتشغيل مخصصة قبل التسليم ويمكنها ترتيب الموظفين الفنيين للدعم في الموقع.
تتضمن المعلومات الأساسية سعة الحمولة، وطاقة الحمل الفعلية، وعامل الطاقة، وجهد الإدخال/الإخراج، والتردد، واستقلالية البطارية المطلوبة، ونوع الحمل، وبيئة التثبيت، ومتطلبات التجاوز، وبروتوكول الاتصال.
يمكن أن تولد أحمال المحرك تيارًا عاليًا لبدء التشغيل. وبالتالي، يحتاج UPS إلى قدرة كافية على التحميل الزائد للعاكس وأداء عابر بدلاً من اختياره فقط وفقًا لقوة التشغيل المقدرة للمحرك.
نعم. يمكن لشركة HAGOE دمج UPS ونظام البطارية ومكونات التوزيع وواجهات المراقبة وتكوين الالتفافية والمعدات الكهربائية ذات الصلة وفقًا لمتطلبات المشروع.
نعم. يمكن تكييف جهد الإدخال/الإخراج، والتردد، وتكوين الخزانة، وواجهة الاتصال، وتكوين الحماية، ووضع العلامات، والوثائق، ومتطلبات الامتثال المعمول بها مع السوق المستهدفة.
بالنسبة لمشاريع EPC، يمكن لشركة HAGOE المشاركة من مرحلة الاختيار الفني وتوفير تكوين النظام والرسومات والوثائق الفنية وتتبع الإنتاج ووثائق الفحص وإرشادات التثبيت ودعم التشغيل.
