الفرق الرئيسي بينيو بي إس على الانترنتو UPS الاحتياطية التقليدية هي ما إذا كان يتم توفير الحمل بشكل مستمر من خلال عاكس UPS.

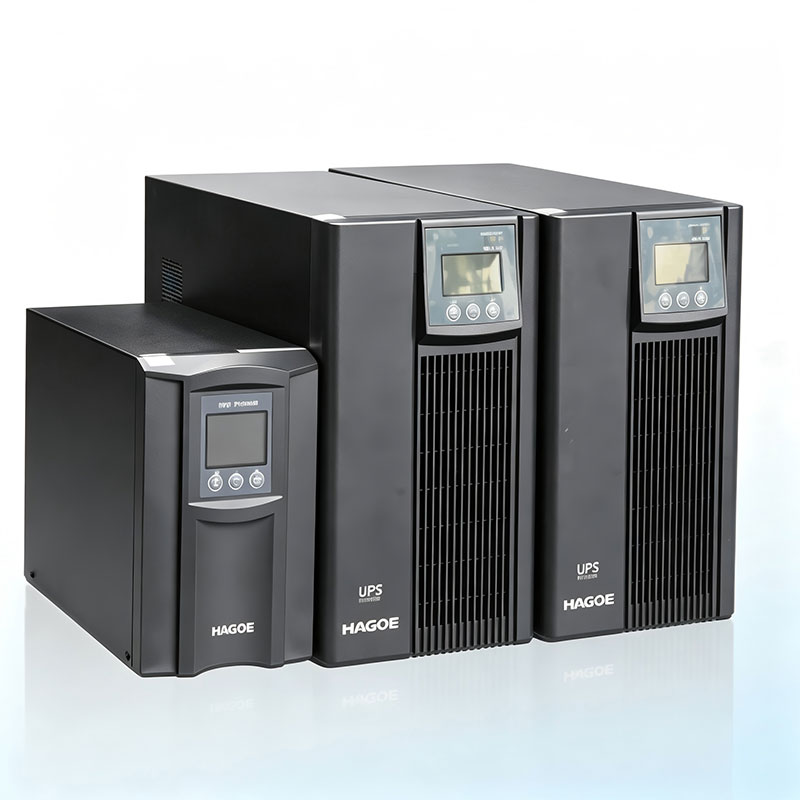

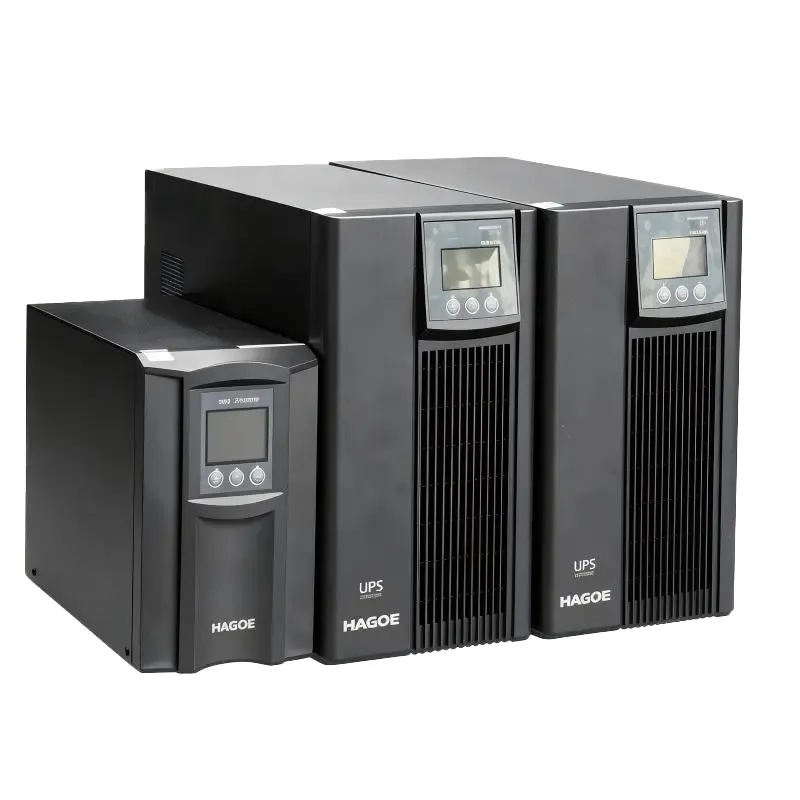

الUPS عالي التردد عبر الإنترنتيستخدم أطوبولوجيا التحويل المزدوج عبر الإنترنت. في ظل ظروف المرافق العادية، تمر طاقة دخل التيار المتردد عبر المقوم ووصلة التيار المستمر قبل تحويلها مرة أخرى إلى خرج تيار متردد ثابت من خلال العاكس. عندما يصبح إمداد المرافق غير طبيعي، تستمر البطارية في إمداد العاكس دون انقطاع النقل المرتبط بأنظمة UPS الاحتياطية التقليدية.
وبالتالي فإن هذه البنية مناسبة للخوادم والمعدات الطبية والمحطات المالية والأدوات الدقيقة الحساسة لاضطرابات جودة الطاقة.
معلومات المنتج الأصلي
نطاق الطاقة:
HC1 ~ 10KVA مدخلات واحدة وإخراج واحد
H3C10 ~ 30KVA ثلاثة مدخلات ومخرجات واحدة
H3C310 ~ 100KVA ثلاثة مدخلات وثلاثة مخرجات
نوع عالي التردد عبر الإنترنت،وقت التبديل صفر
معلومات المنتج الأصلي
نطاق التطبيق: مراكز بيانات الكمبيوتر، المعدات الطبية، المراكز المالية والتجارية، المعدات الدقيقة، إلخ
معلومات المنتج الأصلي
إن تصميم النوع ذو التبديل المزدوج عبر الإنترنت يجعل إخراج UPS أإمدادات الطاقة موجة جيبية نقيةمع تتبع التردد، والجهد المستقر المقفل بالطور، والضوضاء المفلترة وعدم التدخل من خلال تقلبات شبكة الطاقة، بحيث توفر UPS حماية أكثر شمولاً ومثالية لمعدات المستخدمين.
معلومات المنتج الأصلي
يتم استخدام التحكم في المعالجات الدقيقة، مما يؤدي مباشرة إلى توليد تعديل عرض النبض عالي التردد (SPWM) للتحكم في عاكس UPS، مما يبسط دائرة التحكم في UPS ويحسن استقرار UPS.تكنولوجيا التحكم الرقميلتحسين موثوقية UPS، آلات أكثر من 5Kمحولات عزل الإخراج المدمجة.
معلومات المنتج الأصلي
A جهد الإدخال واسعيمكن تجنب التبديل إلى طاقة البطارية بشكل متكرر بسبب التغيرات الكبيرة في جهد الشبكة، وهو مناسب للمناطق ذات بيئة الطاقة الضعيفة. نطاق تردد الإدخال هو45-55 هرتز، مما يضمن أن جميع أنواع مولدات الوقود يمكن أن تعمل بشكل مستقر وتلبية متطلبات المستخدمين لآلات النفط.
معلومات المنتج الأصلي
لقدالتشغيل الذاتي للتشخيصوظيفة لتجنب خطر الفشل الناجم عن المشاكل الخفية ل UPS. لديها حماية متعددة الوظائفحماية من الجهد الزائد/السفلي لمدخل التيار المتردد، حماية من الحمل الزائد/الدائرة القصيرة، حماية من ارتفاع درجة حرارة العاكس، حماية من الإنذار المبكر للجهد المنخفض للبطارية، حماية من الشحن الزائد للبطاريةوما إلى ذلك، ويتم ضمان استقرار وموثوقية تشغيل النظام إلى حد كبير.
معلومات المنتج الأصلي
من خلالRS232واجهة وبرنامج مراقبة ذكي UPS، يمكنه التواصل مع الكمبيوتر، ويمكن عرض المعلمات المختلفة لـ UPS بوضوح على واجهة الاتصال.محولات سنمباختياري، ولدى UPS وظيفة إدارة الشبكة عن بعد، لتوفير بيانات UPS الفورية ومعلومات الطاقة، والتواصل والإدارة من خلال أنظمة تشغيل الشبكة المختلفة.
| المعلمة | HC1K / HC1KS | HC2K / HC2KS | HC3K / HC3KS | HC6K/HC6KS | HC10K / HC10KS | HC15KS | HC20KS |
|---|---|---|---|---|---|---|---|
| القدرة المقدرة | 1000 فولت أمبير/800 واط | 2000 فولت أمبير / 1600 واط | 3000 فولت أمبير / 2400 واط | 6000 فولت أمبير / 4.8 كيلو وات | 10 كيلو فولت أمبير / 8 كيلو واط | 15 كيلو فولت أمبير / 12 كيلو واط | 20 كيلو فولت أمبير / 16 كيلو واط |
| الجهد المقنن | 220/230VAC اختياري | 220/230VAC اختياري | 220/230VAC اختياري | 220/230VAC اختياري | 220/230VAC اختياري | 220/230VAC اختياري | 220/230VAC اختياري |
| التردد المقدر | 50 هرتز | 50 هرتز | 50 هرتز | 50 هرتز | 50 هرتز | 50 هرتز | 50 هرتز |
| نطاق جهد الإدخال | عند التحميل <70%: 115±5–295±5VAC؛ عند التحميل ≥70%: 160±5–295±5VAC | نفس | نفس | 176-276 فولت تيار متردد | 176-276 فولت تيار متردد | 176-276 فولت تيار متردد | 176-276 فولت تيار متردد |
| نطاق تردد الإدخال | 45-55 هرتز | 45-55 هرتز | 45-55 هرتز | 45-55 هرتز | 45-55 هرتز | 45-55 هرتز | 45-55 هرتز |
| عامل الطاقة | >0.99 | >0.99 | >0.99 | >0.99 | >0.99 | >0.99 | >0.99 |
| محول عزل الإخراج | — | — | — | مدمج | مدمج | مدمج | مدمج |
| نطاق الجهد الناتج | 220 فولت تيار متردد ±1% | 220 فولت تيار متردد ±1% | 220 فولت تيار متردد ±1% | 220 فولت تيار متردد ±1% | 220 فولت تيار متردد ±1% | 220 فولت تيار متردد ±1% | 220 فولت تيار متردد ±1% |
| نطاق تردد الإخراج (وضع البطارية) | 50 هرتز ±0.05% | 50 هرتز ±0.05% | 50 هرتز ±0.05% | 50 هرتز ±0.05% | 50 هرتز ±0.05% | 50 هرتز ±0.05% | 50 هرتز ±0.05% |
| شكل موجة الإخراج – الحمل الخطي | ≥3% تشويه | ≥3% تشويه | ≥3% تشويه | ≥3% تشويه | ≥3% تشويه | ≥3% تشويه | ≥3% تشويه |
| شكل موجة الإخراج – تحميل غير خطي | تشويه ≥6% | تشويه ≥6% | تشويه ≥6% | تشويه ≥6% | تشويه ≥6% | تشويه ≥6% | تشويه ≥6% |
| سعة التحميل الزائد | 110-150%: 5 دقائق، ثم قم بالتبديل إلى التجاوز؛ > 150%: 30 ثانية، ثم قم بالتبديل إلى التجاوز | نفس | نفس | 105-130%: إنذار لمدة 10 دقائق، ثم التبديل إلى التجاوز؛ > 130%: إنذار لمدة ثانية واحدة والتبديل إلى التجاوز؛ يغلق الإخراج بعد 1 دقيقة | نفس | نفس | نفس |
| عامل الذروة الذروة | 3:1 (كحد أقصى) | 3:1 (كحد أقصى) | 3:1 (كحد أقصى) | 3:1 (كحد أقصى) | 3:1 (كحد أقصى) | 3:1 (كحد أقصى) | 3:1 (كحد أقصى) |
| جهد البطارية | المعيار: 24VDC؛ ممتد: 36VDC | المعيار: 48VDC؛ ممتد: 72VDC | المعيار: 72VDC؛ ممتد: 96VDC | 192 فولت تيار مستمر؛ 240VDC اختياري | 192 فولت تيار مستمر؛ 240VDC اختياري | 192 فولت تيار مستمر؛ 240VDC اختياري | 192 فولت تيار مستمر؛ 240VDC اختياري |
| وقت التبديل (التيار الكهربائي → البطارية) | 0 مللي ثانية | 0 مللي ثانية | 0 مللي ثانية | 0 مللي ثانية | 0 مللي ثانية | 0 مللي ثانية | 0 مللي ثانية |
| واجهة الاتصالات | RS232; SNMP اختياري | RS232؛ SNMP اختياري | RS232؛ SNMP اختياري | RS232؛ SNMP اختياري | RS232؛ SNMP اختياري | RS232؛ SNMP اختياري | RS232؛ SNMP اختياري |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +55 درجة مئوية* | -20 درجة مئوية إلى +55 درجة مئوية* | -20 درجة مئوية إلى +55 درجة مئوية* | -20 درجة مئوية إلى +55 درجة مئوية* | -20 درجة مئوية إلى +55 درجة مئوية* | -20 درجة مئوية إلى +55 درجة مئوية* | -20 درجة مئوية إلى +55 درجة مئوية* |
| الرطوبة النسبية | 0-95%، غير مكثف | 0-95%، غير مكثف | 0-95%، غير مكثف | 0-95%، غير مكثف | 0-95%، غير مكثف | 0-95%، غير مكثف | 0-95%، غير مكثف |
| درجة حرارة التخزين | -20 درجة مئوية إلى +55 درجة مئوية | -20 درجة مئوية إلى +55 درجة مئوية | -20 درجة مئوية إلى +55 درجة مئوية | -20 درجة مئوية إلى +55 درجة مئوية | -20 درجة مئوية إلى +55 درجة مئوية | -20 درجة مئوية إلى +55 درجة مئوية | -20 درجة مئوية إلى +55 درجة مئوية |
| ارتفاع | يصل إلى 1500 متر | يصل إلى 1500 متر | يصل إلى 1500 متر | يصل إلى 1500 متر | يصل إلى 1500 متر | يصل إلى 1500 متر | يصل إلى 1500 متر |
| الأبعاد (العرض × العمق × الارتفاع، مم) | 360 × 147 × 220 | 440 × 192 × 340 | 440 × 192 × 340 | 369 × 190 × 688 | 442 × 190 × 688 | 592 × 250 × 826 | 592 × 250 × 826 |
| الوزن الصافي (كجم) | المعيار: 8.5؛ ممتد: 11.9 | المعيار: 16؛ ممتد: 22.0 | المعيار: 18.2؛ ممتد: 27.9 | المعيار: 51؛ ممتد: 62 | المعيار: 55؛ ممتد: 63 | يرجى استشارة لنا | يرجى استشارة لنا |
| معيار التنفيذ | يد/ت 1095-2000 | يد/ت 1095-2000 | يد/ت 1095-2000 | يد/ت 1095-2000 | يد/ت 1095-2000 | يد/ت 1095-2000 | يد/ت 1095-2000 |
ملحوظات:
| المعلمة | HC6KS | HC10KS | HC15KS | HC20KS | HC30KS |
|---|---|---|---|---|---|
| القدرة المقدرة | 6 كيلو فولت أمبير / 4.8 كيلو واط | 10 كيلو فولت أمبير / 8 كيلو واط | 15 كيلو فولت أمبير / 12 كيلو واط | 20 كيلو فولت أمبير / 16 كيلو واط | 30 كيلو فولت أمبير / 24 كيلو واط |
| الجهد المقنن | 380/400VAC اختياري | 380/400VAC اختياري | 380/400VAC اختياري | 380/400VAC اختياري | 380/400VAC اختياري |
| التردد المقدر | 50 هرتز | 50 هرتز | 50 هرتز | 50 هرتز | 50 هرتز |
| نطاق جهد الإدخال | 285-475 فولت تيار متردد | 285-475 فولت تيار متردد | 285-475 فولت تيار متردد | 285-475 فولت تيار متردد | 285-475 فولت تيار متردد |
| نطاق تردد الإدخال | 45-55 هرتز | 45-55 هرتز | 45-55 هرتز | 45-55 هرتز | 45-55 هرتز |
| عامل الطاقة | >0.99 | >0.99 | >0.99 | >0.99 | >0.99 |
| نطاق الجهد الناتج | 220 فولت تيار متردد ±1% | 220 فولت تيار متردد ±1% | 220 فولت تيار متردد ±1% | 220 فولت تيار متردد ±1% | 220 فولت تيار متردد ±1% |
| نطاق تردد الإخراج (وضع البطارية) | 50 هرتز ±0.05% | 50 هرتز ±0.05% | 50 هرتز ±0.05% | 50 هرتز ±0.05% | 50 هرتز ±0.05% |
| شكل موجة الإخراج – الحمل الخطي | <3% | <3% | <3% | <3% | <3% |
| شكل موجة الإخراج – تحميل غير خطي | <4% | <4% | <4% | <4% | <4% |
| سعة التحميل الزائد | 105%–130%: 10 دقائق، ثم يتحول إلى التجاوز؛ > 130%: إنذار لمدة ثانية واحدة، ثم يتحول إلى التجاوز؛ اغلاق الانتاج بعد 1 دقيقة. بعد إزالة التحميل الزائد، يعود UPS تلقائيًا إلى وضع العاكس. | نفس | نفس | نفس | نفس |
| عامل الذروة الذروة | 3:1 (كحد أقصى) | 3:1 (كحد أقصى) | 3:1 (كحد أقصى) | 3:1 (كحد أقصى) | 3:1 (كحد أقصى) |
| جهد البطارية | 192VDC / 240VDC اختياري | 192VDC / 240VDC اختياري | 192VDC / 240VDC اختياري | 192VDC / 240VDC اختياري | 192VDC / 240VDC اختياري |
| تبديل الوقت | 0 مللي ثانية | 0 مللي ثانية | 0 مللي ثانية | 0 مللي ثانية | 0 مللي ثانية |
| واجهة الاتصالات | — | — | — | — | — |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +55 درجة مئوية | -20 درجة مئوية إلى +55 درجة مئوية | -20 درجة مئوية إلى +55 درجة مئوية | -20 درجة مئوية إلى +55 درجة مئوية | -20 درجة مئوية إلى +55 درجة مئوية |
| الرطوبة النسبية | 0-95%، غير مكثف | 0-95%، غير مكثف | 0-95%، غير مكثف | 0-95%، غير مكثف | 0-95%، غير مكثف |
| درجة حرارة التخزين | -20 درجة مئوية إلى +55 درجة مئوية | -20 درجة مئوية إلى +55 درجة مئوية | -20 درجة مئوية إلى +55 درجة مئوية | -20 درجة مئوية إلى +55 درجة مئوية | -20 درجة مئوية إلى +55 درجة مئوية |
| ارتفاع | فوق 1500 متر: مطلوب تخفيض القدرة | فوق 1500 متر: مطلوب تخفيض القدرة | فوق 1500 متر: مطلوب تخفيض القدرة | فوق 1500 متر: مطلوب تخفيض القدرة | فوق 1500 متر: مطلوب تخفيض القدرة |
| معيار التنفيذ | يد/ت 1095-2000 | يد/ت 1095-2000 | يد/ت 1095-2000 | يد/ت 1095-2000 | يد/ت 1095-2000 |
ملاحظة: الصورة الأصلية تترك حقول واجهة الاتصال وبيئة العمل والخصائص الفيزيائية فارغة، لذلك لم أقم بإضافة مواصفات غير مدعومة.
يجب أن يعتمد اختيار سعة UPS عبر الإنترنت عالي التردد على الحمل الفعلي بدلاً من مجرد عدد الأجهزة.
الخطوة 1 - حساب الحمل الفعلي
أولاً، تحديد متطلبات الطاقة الفعلية للخوادم ومعدات الشبكات والأجهزة الطبية وأنظمة التحكم والأحمال الحرجة الأخرى.
الخطوة الثانية – فكر في التوسع المستقبلي
إذا كانت هناك خطط لتوسيع مركز البيانات أو غرفة الخادم في المستقبل، فيجب حجز سعة كافية لتجنب تشغيل UPS بحمولة كاملة لفترات طويلة.
الخطوة 3 – تأكيد تكوين الإدخال والإخراج
السلسلة HCمناسب لسيناريوهات الإدخال/الإخراج أحادية الطور، في حين أنسلسلة H3Cيدعم كلاً من تكوينات الإدخال / الإخراج أحادي الطور وتكوينات الإدخال / الإخراج ثلاثي الطور. بالنسبة للمشاريع واسعة النطاق، ينبغي تأكيد أوضاع الإدخال والإخراج بناءً على بنية نظام توزيع الطاقة.
الخطوة 4 – تحديد وقت النسخ الاحتياطي للبطارية
تعتبر السعة المقدرة لـ UPS ووقت النسخ الاحتياطي للبطارية من المعلمات المميزة. تحدد السعة الحمل الذي يمكن أن يدعمه UPS، في حين تحدد حزمة البطارية في المقام الأول مدة إمداد الطاقة أثناء انقطاع التيار الكهربائي.
الخطوة 5 – التحقق من توافق المولد
إذا كان المشروع يتضمن مولدات ديزل أو معدات توليد أخرى تعمل بالوقود، فتحقق من تردد الإدخال وخصائص خرج المولد. تدعم سلسلة المنتجات هذه نطاق تردد الإدخال45-55 هرتزمما يجعلها مناسبة للتطبيقات التي تعمل بالمولدات.
بالنسبة لفرق المشتريات، يجب أن يعتمد القرار على الظروف الكهربائية الفعلية:
اختر UPS عالي التردد عندما:

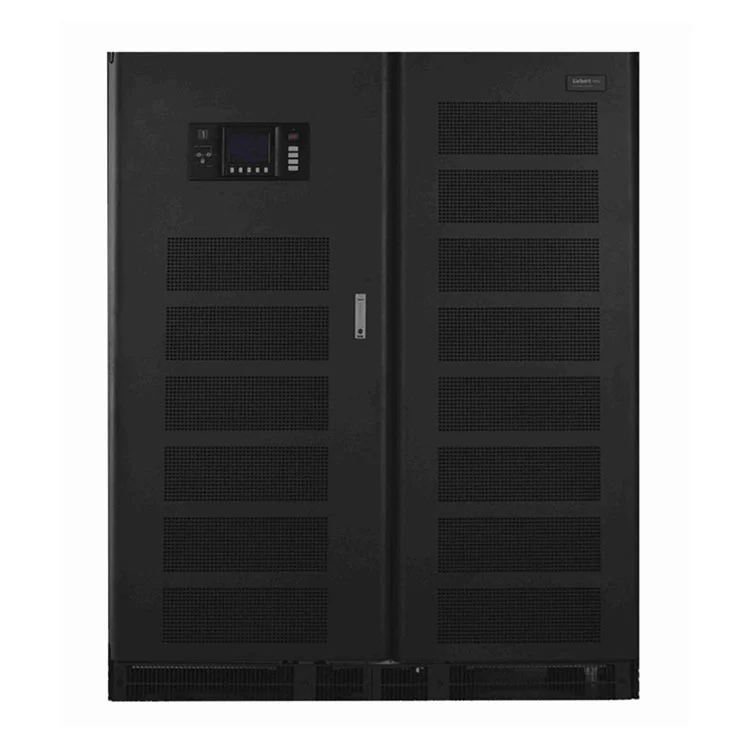

خذ بعين الاعتبار UPS منخفض التردد عندما:
لا توجد إجابة عالمية مفادها أن التردد العالي أفضل دائمًا من التردد المنخفض. للحصول على اختيار UPS احترافي، توصي HAGOE بتقييمملف تعريف الحمل الفعلي، الحد الأقصى للحمل، نسبة الحمل غير الخطية، تيار بدء تشغيل المحرك، وقت النسخ الاحتياطي المطلوب، خصائص المولد، الظروف المحيطة وقدرة التوسع المستقبليةقبل تحديد بنية UPS.
لUPS عالي التردد عبر الإنترنتالمشاريع، يمكن لفريق HAGOE الهندسي المساعدة في اختيار السعة، وتكوين الإدخال/الإخراج، وحجم البطارية وتصميم النظام المخصص بناءً على تطبيق العميل.
تتطلب مراكز البيانات مستويات عالية من استمرارية الطاقة وجودة الطاقة. الUPS عالي التردد عبر الإنترنتيستخدم بنية التحويل المزدوج عبر الإنترنت لتزويد أحمال تكنولوجيا المعلومات الهامة بالطاقة المنظمة بشكل مستمر، بينماRS232واختياريسنمبدعم الاتصالات الرصد عن بعد.
يمكن أن تكون المعدات الطبية حساسة لاضطرابات الطاقة. يمكن تطبيق UPS على أنظمة المعلومات الطبية والمعدات الطبية الدقيقة والأحمال الحرجة الأخرى التي تتطلب طاقة احتياطية مستقرة وحماية جودة الطاقة.
تتطلب الخوادم ومعدات الشبكات ومحطات البيانات في المؤسسات المالية والمكاتب ومراكز الأعمال التشغيل المستمر. توفر UPS نسخة احتياطية للبطارية ومراقبة عن بعد للمساعدة في تقليل تأثير انقطاع المرافق على أنظمة الأعمال.
يمكن أن تؤثر تقلبات الجهد والضوضاء الكهربائية وانقطاع الطاقة على الأجهزة الدقيقة ومعدات التحكم. توفر بنية UPS عبر الإنترنت مصدر طاقة منظم من خلال التحويل المزدوج.
توفر شركة HAGOE الدعم طوال دورة الشراء بدلاً من توفير خزانة UPS فقط.
ما قبل البيع:الاستشارة الفنية واختيار المنتج ومطابقة القدرات وتصميم الحلول المخصصة واختبار العينات ووثائق العطاء.
أثناء الإنتاج:تتبع الإنتاج ووثائق فحص الجودة والتنسيق اللوجستي ووثائق التصدير.
تثبيت:أدلة التثبيت باللغة الإنجليزية والتوجيه الفني عن بعد ودعم التشغيل. بالنسبة للمشاريع الكبيرة، يمكن للمهندسين المشاركة في التركيب والتشغيل في الموقع وفقًا لنطاق المشروع.
ما بعد البيع: a ضمان لمدة عامينوتتوفر الصيانة مدى الحياة واستكشاف الأخطاء وإصلاحها عن بعد وتوريد قطع الغيار والدعم الفني وفقًا لسياسة الخدمة الخاصة بالشركة.
أنشئت في2008، HAGOE هي شركة مصنعة للمعدات الكهربائية في Wenzhou، Zhejiang، تدمج البحث والتطوير والتصميم والتصنيع والمبيعات والخدمة العالمية. الشركة لديها رأس مال مسجل51 مليون يوان، فريق هندسي محترف وقاعدة إنتاج حديثةأكثر من 34 براءة اختراع وطنية.

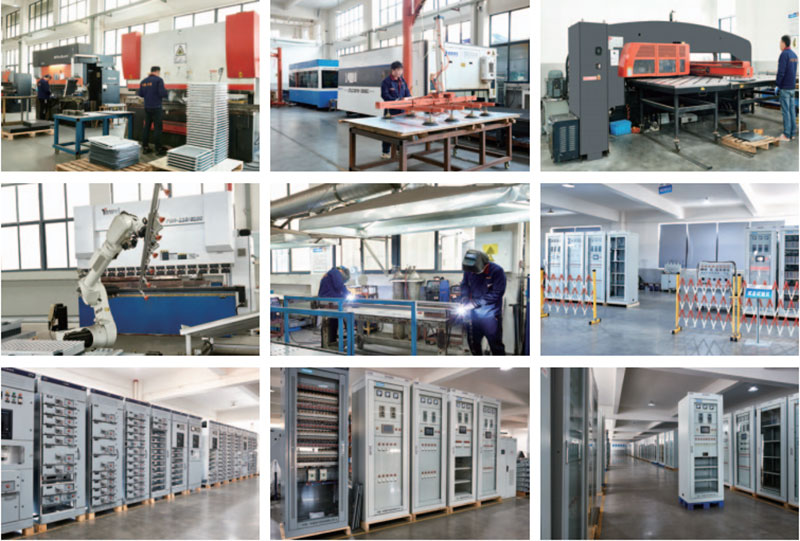

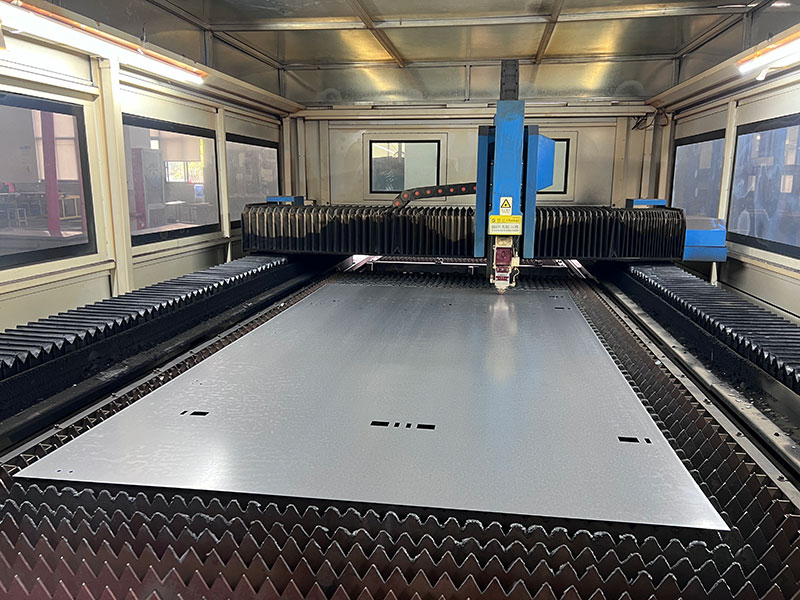

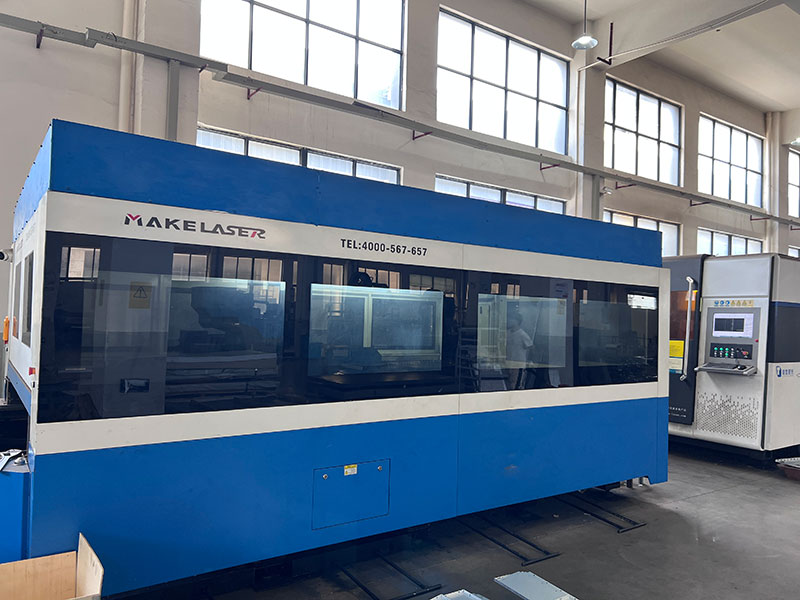

نظام التصنيع يشملآلات القطع بالليزر TRUMPF، آلات الثني AMADA CNCومعدات التثقيب البرجية الآلية وخطوط إنتاج SMT وأنظمة اختبار الشيخوخة الذكية، جنبًا إلى جنب مع EMC وحماية IP ومعدات الاختبار البيئي.
تعمل شركة HAGOE تحتISO9001، ISO14001 وISO45001أنظمة الإدارة. اعتمادًا على نطاق المنتج المطبق، تحتفظ الشركةCCC، CE، CB وRoHS-الامتثال المتعلق وتطوير المنتجات وفقًا لمتطلبات GB وIEC المعمول بها.
انيو بي إس على الانترنتيستخدم بنية التحويل المزدوج حيث يتم توفير الحمل بشكل مستمر من خلال العاكس. عادةً ما تقوم وحدة UPS الاحتياطية التقليدية بنقل الحمل إلى طاقة البطارية فقط عندما يصبح مصدر الطاقة غير طبيعي.
نعم. السلسلة HCعبارة عن غطاء UPS عالي التردد عبر الإنترنت1 – 10 كيلو فولت أمبيرتكوينات الإدخال الفردي والإخراج الفردي.
السلسلة H3Cيغطي10-30 كيلو فولت أمبيرتكوينات ثلاثية المدخلات ومخرجات واحدة وH3C3-10–100KVAتكوينات ثلاثية المدخلات وثلاثة المخرجات.
نعم. تصف مواصفات المنتج السلسلة بأنهانوع عالي التردد عبر الإنترنت مع وقت تبديل صفر.
نطاق تردد الإدخال المحدد هو45-55 هرتزمما يجعل النظام مناسبًا للبيئات التي تعمل بالمولدات. لا يزال يتعين التحقق من قدرة المولد واستقرار الإخراج ومتطلبات إدخال UPS لكل مشروع.
نعم. يدعم UPSRS232برنامج الاتصالات والمراقبة الذكية، في حين أنه اختياريمحول سنمبتمكن إدارة الشبكة عن بعد.
وتشمل وظائف الحمايةحماية من الجهد الزائد/الجهد المنخفض لمدخل التيار المتردد، وحماية من الحمل الزائد/الدائرة القصيرة، وحماية من ارتفاع درجة حرارة العاكس، وتحذير من انخفاض الجهد الكهربي للبطارية، وحماية من الشحن الزائد للبطارية.
