تُستخدم مجموعة المفاتيح الكهربائية ذات الجهد المنخفض لتوزيع الطاقة الكهربائية والتحكم فيها وحمايتها ومراقبتها على الجانب منخفض الجهد لتوليد الطاقة والمحطات الفرعية والمرافق الصناعية والمباني التجارية ومشاريع البنية التحتية.
بالنسبة لمشروع هندسي، لا يعد اختيار خزانة المفاتيح الكهربائية ذات الجهد المنخفض مجرد مسألة اختيار أقل سعر أو تيار مقنن أكبر. يؤثر هيكل مجلس الوزراءترتيب وحدة التغذية، والوصول إلى الصيانة، وكثافة الدائرة، والتحكم في المحركات، ومرونة التوسع، ومساحة التثبيت، وسلامة التشغيل.
توفر شركة HAGOE Electric Technology Co., Ltd. أربعة تكوينات ثابتة للمفاتيح الكهربائية ذات الجهد المنخفض:
ترتبط الثلاثة الأولى عادة بالتكوينات القابلة للسحب/الوحدات، في حين أن GGD عبارة عن خزانة من النوع الثابت.
بدلاً من التعامل مع هذه النماذج الأربعة على أنها قابلة للتبديل، تختار HAGOE هيكل الخزانة وفقًا لهندسة توزيع المشروع، وخصائص الحمل، ومتطلبات الصيانة، والمساحة المتاحة، وخطة التوسع المستقبلية.

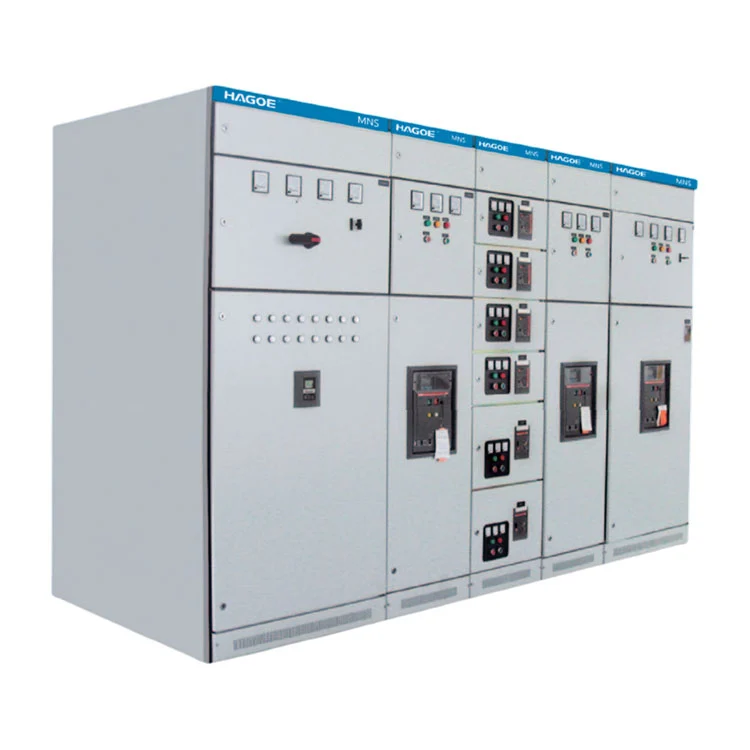

MNS عبارة عن منصة معيارية للمفاتيح الكهربائية ذات الجهد المنخفض مناسبة للمشاريع التيكثافة دائرة عالية، وحدات قابلة للسحب، مرونة تشغيلية، وقابلية للصيانةمهمة.
تسمح بنيتها المعيارية بترتيب وحدات وظيفية مختلفة داخل نفس نظام المفاتيح الكهربائية. اعتمادا على التكوين، يمكن استخدام أنظمة MNS لتوزيع الطاقة، والتحكم في المحركات، وتعويض الطاقة التفاعلية، وغيرها من التطبيقات ذات الجهد المنخفض.
يعتبر MNS مناسبًا بشكل خاص للمنشآت الصناعية الأكبر حجمًا والبنية التحتية للطاقة والمباني التجارية والمشاريع التي قد تحتاج فيها مجموعة المفاتيح الكهربائية إلى استيعاب دوائر وظيفية متعددة.
GCS عبارة عن تكوين لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض القابلة للسحب والتي تستخدم بشكل شائعتوزيع الطاقة، التحكم في المحركات، والتحكم الكهربائي المركزي.
يسمح هيكل الأدراج المعياري بتشغيل الوحدات الوظيفية الفردية وصيانتها دون التعامل مع الخزانة بأكملها كمجموعة ثابتة واحدة. يمكن أن يكون هذا مفيدًا عندما يلزم تنظيم مغذيات أو دوائر حركية متعددة ضمن نظام توزيع مضغوط نسبيًا.
يتم استخدام GCS بشكل شائع في المنشآت الصناعية ومنشآت الطاقة والمنشآت البتروكيماوية والمعادن وإنتاج المنسوجات والمباني الكبيرة.

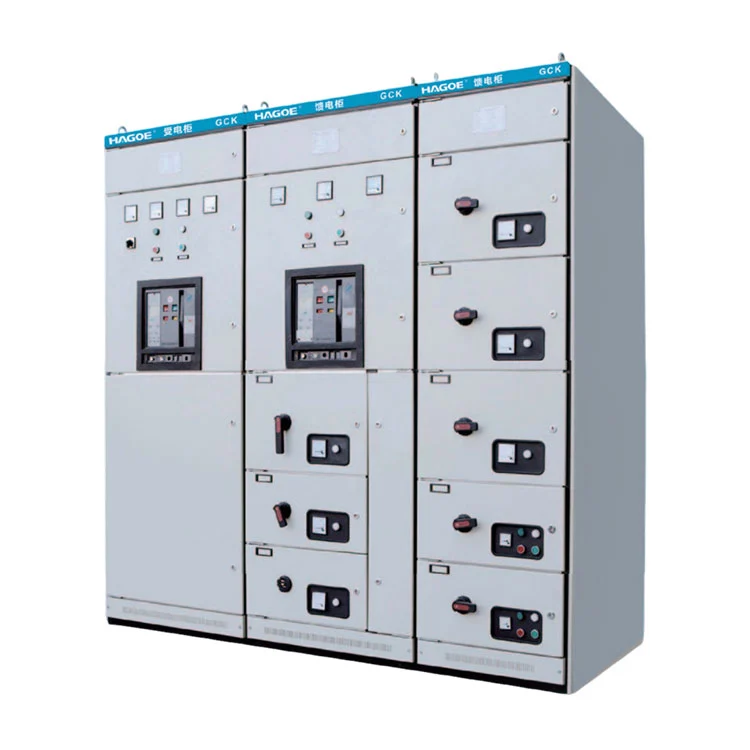

GCK عبارة عن تكوين للمفاتيح الكهربائية ذات الجهد المنخفض القابلة للسحب والتي تم تصميمها حولهاتوزيع الطاقة والتحكم في المحركات.
بالمقارنة مع هياكل الخزانات المعيارية الأكثر تعقيدًا، غالبًا ما يتم اختيار GCK للمشاريع التي تتطلب مزيجًا عمليًا من توزيع الطاقة والتحكم في المحركات والتحكم المركزي دون تكوين خزانة معقد بشكل غير ضروري.
تشمل التطبيقات النموذجية مرافق الإنتاج الصناعي، وأنظمة التوزيع، ومراكز التحكم في المحركات، والمشاريع التي تحتاج إلى إدارة العديد من الدوائر الصادرة من خلال تركيب مفاتيح مركزية.

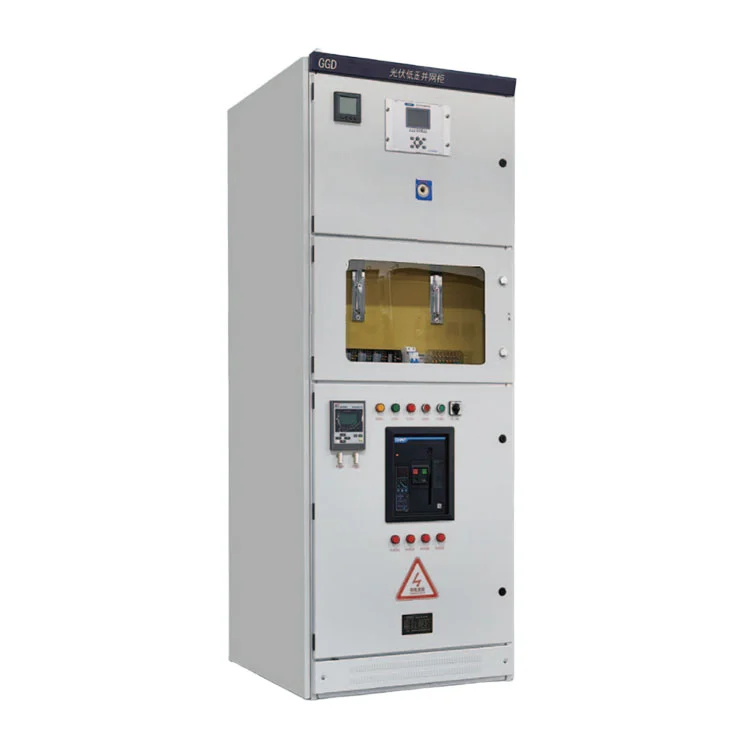

تتخذ GGD نهجًا مختلفًا عن التكوينات القابلة للسحب المذكورة أعلاه. إنه أخزانة توزيع الجهد المنخفض من النوع الثابت، مما يجعلها مناسبة للمشاريع التي يكون فيها المتطلب الرئيسي هو توزيع الطاقة بشكل موثوق ومباشر بدلاً من الاستبدال المتكرر لوحدة الأدراج أو التشغيل المعياري عالي الكثافة.
يمكن أن يكون ترتيبه الداخلي الثابت مفيدًا لغرف التوزيع التقليدية والمحطات الفرعية والمرافق الصناعية والمنشآت الأخرى حيث يكون تكوين الدائرة مستقرًا نسبيًا.
بالنسبة للمشاريع ذات ترتيبات التغذية التي يمكن التنبؤ بها والمتطلبات المحدودة لاستبدال الوحدات بشكل متكرر، يمكن لـ GGD توفير حل عملي للخزانة الثابتة.
يجب أن يبدأ اختيار المنتج بالنظام الكهربائي بدلاً من اسم الخزانة.
يمكن النظر في التكوين القابل للسحب مثل MNS أو GCS أو GCK حيث يلزم عزل الوحدات الوظيفية الفردية أو سحبها أو فحصها أو استبدالها.
يمكن أن توفر بنية الخزانة المعيارية مزيدًا من المرونة لتنظيم وحدات التغذية والوحدات الوظيفية المتعددة ضمن مساحة التثبيت المتاحة.
يمكن النظر في مجموعة المفاتيح الكهربائية الثابتة GGD عندما لا تتطلب الدوائر سحبًا متكررًا للوحدة ويعطي المشروع الأولوية للتوزيع الثابت المباشر.
يجب أن يأخذ الاختيار ليس فقط سعة وحدة التغذية ولكن أيضًاخصائص تشغيل المحرك، وترتيب الموصلات، والحماية، ودوائر التحكم، ومتطلبات MCC.
يجب أن يحتفظ التصميم الأولي للخزانة بالمساحة المناسبة والقدرة الوظيفية للمغذيات المستقبلية أو الأحمال الإضافية أو التغييرات في بنية التوزيع.
| المفاتيح الكهربائية | الاتجاه الهيكلي | التركيز الهندسي الرئيسي | تطبيق نموذجي |
|---|---|---|---|
| MNS | وحدات / قابلة للسحب | كثافة الدائرة والتكوين المرن | المنشآت الصناعية وأنظمة التوزيع الكبيرة |
| جي سي اس | قابل للسحب / وحدات | التوزيع والتحكم في المحركات | المنشآت الصناعية والطاقة |
| جي سي كيه | قابل للسحب | التوزيع العملي والتحكم الحركي | التوزيع الصناعي MCC |
| جي جي دي | مُثَبَّت | التوزيع التقليدي المستقر | غرف التوزيع والمحطات الفرعية والمرافق الصناعية |
ملاحظة: تعتمد التقييمات الفعلية وفئة الحماية والتقسيم وتكوين الدرج وترتيب شريط التوصيل واختيار المكونات على التصميم المحدد ومتطلبات المشروع. يجب تأكيد تكوين المنتج وفقًا للمواصفات الفنية المطبقة ومعايير المشروع.
يتم دعم أعمال المفاتيح الكهربائية ذات الجهد المنخفض لشركة HAGOE من خلال قدرتها الأوسع على تصنيع المعدات الكهربائية.
تأسست الشركة في2008 في ونتشو، تشجيانغ، وله أكثر من18 عاما من الخبرةفي نقل وتوزيع الطاقة، وإلكترونيات الطاقة، والأتمتة الصناعية، والمعدات الكهربائية للطاقة الجديدة.
وتشمل مواردها التصنيعيةمعدات القطع بالليزر، وآلات الثني CNC، ومعدات التثقيب الآلية، وخطوط إنتاج SMT، وأنظمة اختبار التقادم، ومعدات الاختبار الكهربائية.
بالنسبة لتصنيع المفاتيح الكهربائية، يعد هذا المزيج مناسبًا لأن جودة الخزانة لا تعتمد فقط على المكونات الكهربائية المحددة ولكن أيضًا عليهادقة الصفائح المعدنية، وترتيب بسبار، وجودة التجميع، واتساق الأسلاك، والعزل، والتشغيل الميكانيكي، والاختبار الكهربائي النهائي.
تعمل شركة HAGOE تحتISO9001، ISO14001، وISO45001أنظمة الإدارة ويمكنها توفير وثائق المنتج ذات الصلة وسجلات الفحص ووثائق الشهادات والملفات الفنية وفقًا لمتطلبات المشروع.
