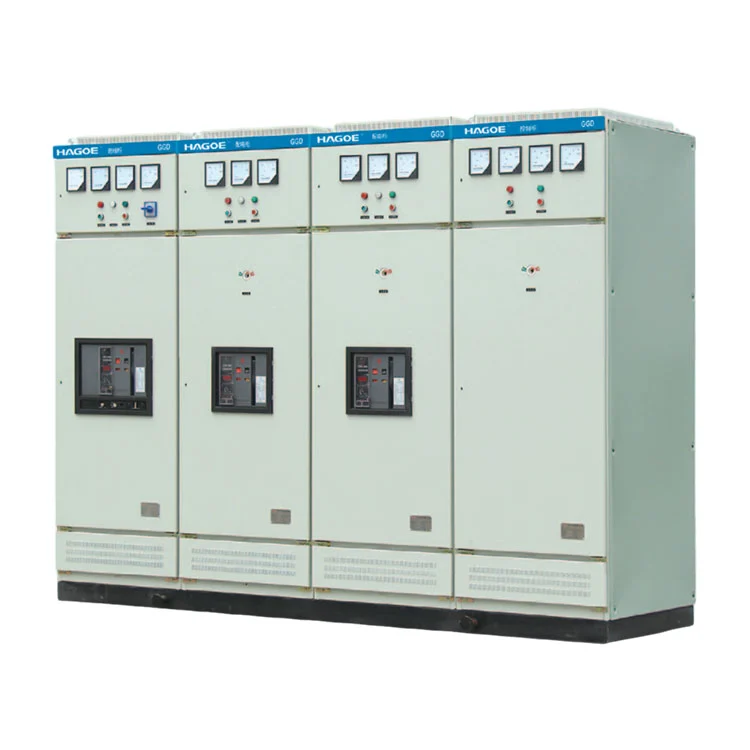

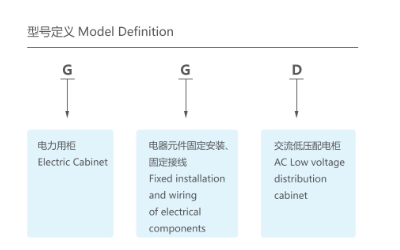

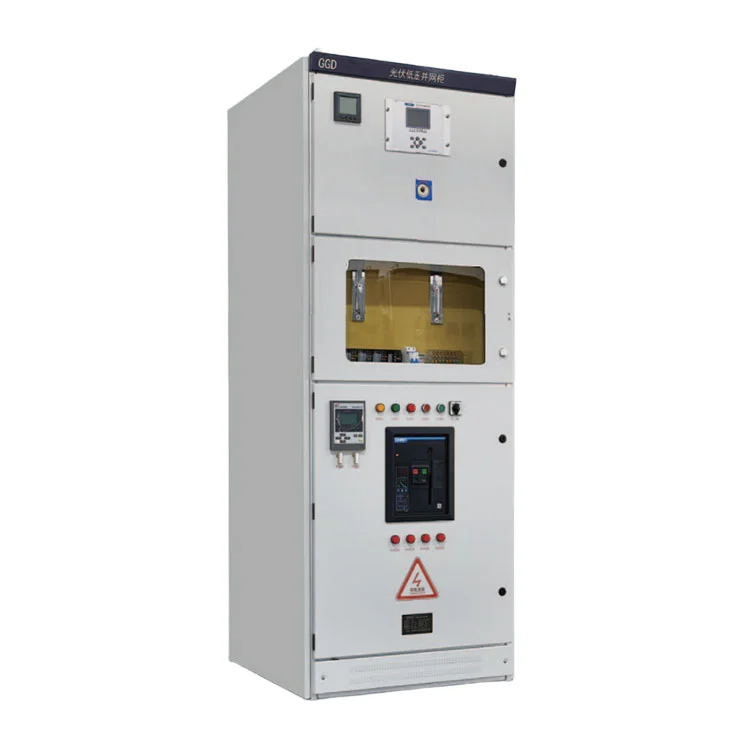

GGD ليس مجرد حاوية معدنية. إنه أتجميع المفاتيح الكهربائية ذات الجهد المنخفضتحتوي على قواطع دوائر وقضبان توصيل وأجهزة حماية وأدوات قياس ومكونات تحكم.
في نظام التوزيع النموذجي، يتم خفض الطاقة من خلال محول قبل دخولها إلى مجموعة المفاتيح الكهربائية ذات الجهد المنخفض. تستقبل مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD الطاقة من خلال الدائرة الرئيسية الواردة وتوزعها على الإضاءة والمحركات ومعدات الإنتاج وغيرها من الأحمال ذات الجهد المنخفض من خلال دوائر التغذية الفردية.
يمكن تمثيل مسار الطاقة الأساسي على النحو التالي:
المحول ← الدائرة الرئيسية الواردة ← نظام بسبار ← دوائر التغذية ← الأحمال الكهربائية
لهذا السبب، يجب أن يأخذ اختيار المفاتيح الكهربائية بعين الاعتبار أكثر من التيار المقدر.تيار الدائرة القصيرة المحتمل، خصائص الحمل، عدد الدوائر الصادرة، ترتيب قضيب التوصيل، تنسيق الحماية وظروف التثبيتكلها تؤثر على التكوين النهائي.
تتمثل القيمة الهندسية الرئيسية لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD في توفير منصة منظمة وقابلة للصيانة لتوزيع الطاقة ذات الجهد المنخفض.
بناءً على مواصفات المنتج المرفقة، تشمل الخصائص الرئيسية ما يلي:
توفر نماذج GGD المختلفة مستويات مختلفة لتيار كسر الدائرة القصيرة، مما يسمح باختيار مجموعة المفاتيح الكهربائية وفقًا لمستوى خطأ النظام.
يجب أن تتحمل الخزانة والنظام الموصل التأثيرات الحرارية والقوى الكهرومغناطيسية المتولدة أثناء ظروف الدائرة القصيرة. تتضمن المعلمات ذات الصلة تيار الصمود القصير المقدر وذروة الصمود المقدرة الحالية.
يمكن تكوين دوائر الدخول والخروج والتحميل والتوزيع وفقًا لمتطلبات المشروع.
تسهل بنية الخزانة القائمة تركيب المعدات وفحص الدوائر والصيانة اللاحقة.
تتوفر التصنيفات الحالية المختلفة عبر تكوينات GGD1 وGGD2 وGGD3 لتتناسب مع قدرات التوزيع المختلفة.
لا ينبغي ببساطة النظر إلى مجموعات GGD الثلاث على أنها ذات أحجام مختلفة للخزانة. ترتبط اختلافاتهم الرئيسية بـالقدرة على تحمل التيار المقدر وقصر الدائرة.
| نموذج | الجهد المقنن | التصنيف الحالي | تصنيف كسر الدائرة القصيرة الحالية | تصنيف قصير الوقت الصمود الحالي | تصنيف الذروة الصمود الحالي |
|---|---|---|---|---|---|
| GGD1 | 380 فولت | أ: ≥1000A / ب: 600(630) أ / ج: 400A | 15 كيلو أمبير | 15 كيلو أمبير | 30 كيلو أمبير |
| GGD2 | 380 فولت | أ: ≥1500(1600) أ/ب: 1000 أمبير/ج: 600 أمبير | 30 كيلو أمبير | 30 كيلو أمبير | 63 كيلو أمبير |
| GGD3 | 380 فولت | أ: ≥3150A / ب: 2500A / ج: 2000A | 50 كيلو أمبير | 50 كيلو أمبير | 105 كيلو أمبير |
ملاحظة المشتريات:لا ينبغي اختيار النموذج النهائي فقط وفقا لتيار الحمل. يجب أيضًا تأكيد مستوى ماس كهربائى للمشروع وقدرة المحولات وتنسيق الحماية وتكوين وحدة التغذية قبل الطلب
في اختيار المفاتيح الكهربائية ذات الجهد المنخفض، يصف تيار كسر الدائرة القصيرة المقدر، والتيار المقنن لفترة قصيرة، والتيار المقنن الذي يتحمل الذروة، جوانب مختلفة من أداء الأخطاء.
يرتبط تيار كسر الدائرة القصيرة المقدر بقدرة مجموعة المفاتيح الكهربائية على مقاطعة تيار دائرة قصر محدد في ظل ظروف محددة.
يشير تيار الصمود القصير المقدر إلى التيار الذي يمكن للمعدات تحمله لمدة محددة أثناء حدث دائرة قصر، خاصة فيما يتعلق بالإجهاد الحراري.
يرتبط تيار الصمود الأقصى المقدر بالقوى الكهرومغناطيسية المرتبطة بذروة تيار الدائرة القصيرة.
لهذا السبب، يجب مطابقة هذه المعلمات مع تيار الدائرة القصيرة المتوقع المحسوب للمشروع بدلاً من اختيار الخزانة ببساطة وفقًا لتيار التشغيل العادي.
يمكن تكوين مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD وفقًا لطوبولوجيا التوزيع الخاصة بالمشروع.
تتضمن التكوينات النموذجية ما يلي:
يربط الخزانة بالمحول أو بمصدر طاقة منخفض الجهد.
يوفر دوائر تغذية مستقلة لمختلف المناطق أو المعدات.
تم تكوينه بأجهزة التبديل والحماية والتحكم المناسبة لتطبيقات المحركات.
توفير دوائر مخصصة للجهد المنخفض لأنظمة الإضاءة.
يمكن دمج تعويض المكثف وفقًا لعامل طاقة المشروع ومتطلبات الطاقة التفاعلية.
يمكن دمج وظائف الجهد والتيار والطاقة والطاقة ووظائف المراقبة الأخرى وفقًا لمتطلبات المشروع.
وفقًا لبيانات المنتج المتوفرة، فإن سلسلة GGD مخصصة لظروف التشغيل النموذجية التالية:
بالنسبة للبيئات المرتفعة أو ذات الرطوبة العالية أو شديدة التآكل أو الاهتزازات أو البيئات غير العادية، يجب تأكيد ظروف الموقع الفعلية أثناء مرحلة الاستفسار الفني حتى يمكن تكوين المعدات بشكل مناسب.
تعتبر مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD مناسبة للتطبيقات التي تتطلب توزيعًا وتحكمًا مركزيًا للطاقة ذات الجهد المنخفض، بما في ذلك:
محطات توليد الطاقة والمحطات الفرعية
لتوزيع الجهد المنخفض وأنظمة الطاقة المساعدة.
التصنيع الصناعي
لخطوط الإنتاج والآلات والمضخات والمراوح والأحمال الصناعية الأخرى.
التعدين والصناعة الثقيلة
لأنظمة توزيع الطاقة الصناعية والتعدين.
مشاريع البنية التحتية
لتوزيع الجهد المنخفض في المباني والبنية التحتية البلدية والمرافق العامة.
مشاريع الطاقة المتجددة
كجزء من قسم توزيع التيار المتردد منخفض الجهد في مشاريع الطاقة المتجددة، مع مراعاة بنية النظام الشاملة.
ترقيات شبكة التوزيع
لتطوير وتوسيع أنظمة التوزيع ذات الجهد المنخفض الحالية.
| اعتبار | خزانة التوزيع الأساسية | GGD المفاتيح الكهربائية ذات الجهد المنخفض |
|---|---|---|
| تطبيق النظام | توزيع بسيط | التوزيع الصناعي والطاقة |
| التكوين الحالي | عادة ما تكون محدودة | مستويات حالية متعددة |
| معلمات ماس كهربائى | قد تكون محدودة | محددة بوضوح |
| التكوين الكهربائي | بسيطة نسبيا | مرن |
| تكوين الحماية | أساسي | قابلة للتكوين حسب النظام |
| ملاءمة المشروع | المنشآت الصغيرة/البسيطة | المشاريع الصناعية والبنية التحتية |
| التخصيص الهندسي | محدود | متاح وفقا للمشروع |
بالنسبة للتوزيع السكني البسيط أو على نطاق صغير، قد يكون صندوق التوزيع الأساسي كافيًا. تتطلب المنشآت الصناعية والمحطات الفرعية ومشاريع البنية التحتية عادةً تعريفًا أكثر وضوحًاقدرة الدائرة القصيرة، وسعة بسبار، وكمية التغذية، وتكوين الحماية ومتطلبات الصيانة.
هذا هو المكان الذي تصبح فيه مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD أكثر ملاءمة لتطبيقات التوزيع الهندسية.
GGD عبارة عن تجميع كهربائي كامل، مما يعني أن جودة المنتج لا تعتمد فقط على المكونات الفردية ولكن أيضًادقة تصنيع الخزانة، وتوصيلات بسبار، وخلوصات الموصل، واستمرارية التأريض، وتركيب المكونات، وأسلاك الخزانة الكاملة.
تدير HAGOE الإنتاج بموجب نظام إدارة الجودة ISO9001 وتطبق مراقبة الجودة بدءًا من فحص المواد والمكونات الواردة من خلال اختبار الخزانة الكاملة.
تتضمن عملية التصنيع النموذجية ما يلي:
التفتيش الوارد ← معالجة الصفائح المعدنية ← تجميع الخزانة ← تركيب قضيب التوصيل ← تركيب المكونات ← الأسلاك ← الفحص الكهربائي ← الاختبار الوظيفي ← الفحص النهائي
بالنسبة للمشاريع الهندسية، يمكن لشركة HAGOE توفير الوثائق الفنية وسجلات الفحص ووثائق الاعتماد ومخططات الأسلاك والوثائق المتعلقة بالتركيب وفقًا لمتطلبات الشراء.
يتم استخدام المفاتيح الكهربائية ذات الجهد المنخفض GGD بشكل أساسي لتوزيع الطاقة ذات الجهد المنخفض AC والإضاءة والتحكم والحماية في محطات الطاقة والمحطات الفرعية والمرافق الصناعية وشركات التعدين ومشاريع البنية التحتية.
يجب أن يعتمد الاختيار على التيار المقنن وتيار الدائرة القصيرة المحتمل ومتطلبات وحدة التغذية وتكوين النظام.
نعم. يمكن لشركة HAGOE تخصيص التكوينات الكهربائية وفقًا للدوائر الواردة والمغذيات الصادرة والقياس والحماية والتعويض ومتطلبات التحكم وأبعاد التثبيت.
إن ظروف التشغيل القياسية المرفقة مخصصة في المقام الأول للتركيبات النموذجية. يتطلب الاستخدام الخارجي تأكيد حماية العلبة ودرجة الحرارة والرطوبة والإشعاع الشمسي والمتطلبات البيئية الأخرى قبل التكوين.
