ملخص المقال: GCS المفاتيح الكهربائية ذات الجهد المنخفضتم تصميمه لأنظمة الطاقة ذات الجهد المنخفض ذات السعة العالية والدوائر المتعددة والآلية. بفضل الوحدات الوظيفية القابلة للسحب، والتحكم المركزي في المحركات، وتوزيع الطاقة، وقدرات تعويض الطاقة التفاعلية، يمكنها دعم التطبيقات الصعبة في محطات الطاقة، ومنشآت البتروكيماويات، والمعادن، ومصانع النسيج، والمباني الشاهقة.هاجوتوفر حلول GCS للمشاريع التي تتطلب توزيعًا كهربائيًا موثوقًا وتكوينًا مرنًا للدوائر والتكامل مع أنظمة التحكم الصناعية الحديثة.
جدول المحتويات
ما هي مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS؟
ما هي الوظائف الرئيسية لمجموعة المفاتيح الكهربائية GCS؟
لماذا يهم التصميم القابل للسحب؟
ما هي المعلمات التقنية الرئيسية؟
أين يتم استخدام مجموعة المفاتيح الكهربائية GCS بشكل شائع؟
كيف يمكن مقارنة GCS مع GCK Switchgear؟
كيف يجب عليك اختيار نظام GCS Switchgear؟
كيف تدعم HAGOE الجودة والامتثال؟
ما هي مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS؟

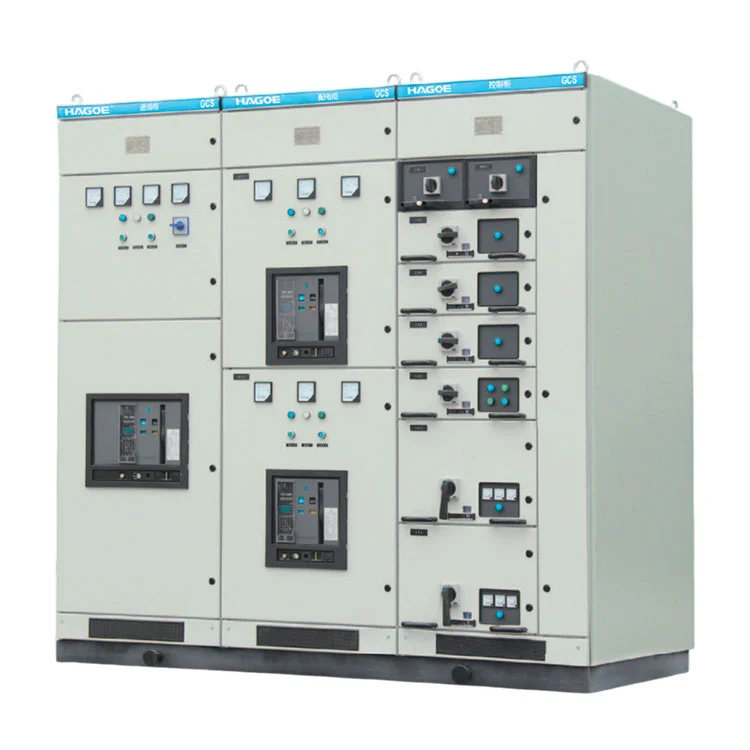

إن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض HAGOE GCS عبارة عن نظام مفاتيح كهربائي منخفض الجهد قابل للسحب تم تطويره لتوزيع الطاقة على نطاق واسع والتحكم المركزي في المحركات وتعويض الطاقة التفاعلية. إنها مناسبة لأنظمة طاقة التيار المتردد ثلاثية الطور التي تعمل عند 50 هرتز أو 60 هرتز، مع جهد تشغيل مقنن نموذجي يبلغ 380 فولت، 400 فولت و660 فولت.
على عكس خزانة التوزيع الأساسية المصممة لعدد محدود من الدوائر، فإن GCS مخصص للأنظمة الكهربائية حيث يلزم تنظيم العديد من وحدات التغذية الواردة والصادرة وأحمال المحركات ووظائف التحكم ضمن مجموعة واحدة من المفاتيح الكهربائية المنظمة.
يمكن للنظام التعامل مع التيارات المقدرة حتى 4000 أمبير، مما يجعله مناسبًا للمنشآت الصناعية الكبيرة والتطبيقات الأخرى ذات الأحمال الكهربائية الكبيرة ذات الجهد المنخفض.
يمكن أن تدعم بنيتها أيضًا الاتصالات مع الشركات المحدودة العامة وأجهزة الكمبيوتر الإشرافية وأنظمة التحكم الصناعية الأخرى. وهذا يجعل GCS ذا صلة بشكل خاص بالمرافق التي تحتاج إلى تشغيل التوزيع الكهربائي والأتمتة كجزء من بنية تحتية متكاملة.
ما هي الوظائف الرئيسية لمجموعة المفاتيح الكهربائية GCS؟
تأتي قيمة نظام GCS من قدرته على الجمع بين العديد من الوظائف الكهربائية المهمة ضمن تكوين منسق للمفاتيح الكهربائية ذات الجهد المنخفض.
توزيع الطاقة ذات الجهد المنخفض
يمكن تكوين GCS للطاقة الواردة، وتوزيع بسبار ودوائر التغذية الصادرة المتعددة. يسمح هذا الترتيب بتوزيع الطاقة الكهربائية من قسم الوارد الرئيسي إلى خطوط الإنتاج المختلفة ومجموعات المعدات والأحمال المساعدة.
التحكم المركزي في المحركات
غالبًا ما تحتوي المنشآت الصناعية على أعداد كبيرة من المحركات التي تقود المضخات والمراوح والضواغط والناقلات ومعدات الإنتاج. يمكن لـ GCS دمج وحدات وظيفية للتحكم المركزي في المحرك وحمايته، مما يساعد على تنظيم هذه الأحمال ضمن بنية منظمة للتحكم في المحرك.
تعويض الطاقة التفاعلية
يمكن دمج تعويض الطاقة التفاعلية وفقًا لمتطلبات المشروع. عندما يتم تصميمها بشكل صحيح كجزء من النظام الكهربائي، يمكن لمعدات التعويض أن تدعم إدارة عامل الطاقة وتحسين استخدام الطاقة الكهربائية.
تكامل الأتمتة الصناعية
بالنسبة لبيئات الإنتاج الآلية للغاية، يمكن تكوين GCS بمكونات القياس والحماية والتحكم والاتصالات. تسمح هذه الوظائف لمجموعة المفاتيح الكهربائية بالتفاعل مع أجهزة التحكم المنطقية القابلة للبرمجة وأجهزة الكمبيوتر الإشرافية وأنظمة الأتمتة الصناعية الأوسع.
- توزيع الطاقة الواردة والصادرة
- التحكم المركزي في المحركات
- حماية الدائرة والقياس
- تعويض الطاقة التفاعلية
- PLC وتكامل النظام الإشرافي
- الإدارة الكهربائية متعددة الدوائر
لماذا يهم التصميم القابل للسحب؟
إحدى الخصائص المهمة لـ GCS هي بنية الوحدة الوظيفية القابلة للسحب. بدلاً من التعامل مع الخزانة بأكملها كمجموعة كهربائية ثابتة واحدة، يمكن تنظيم دوائر مختلفة من خلال وحدات وظيفية وفقًا لأدوارها الكهربائية ومتطلبات الحمل.
يمكن أن يكون هذا النهج ذا قيمة في المشاريع الصناعية الكبيرة حيث يكون للأحمال الكهربائية تصنيفات تيار مختلفة ومتطلبات تحكم وجداول صيانة مختلفة.
على سبيل المثال، قد تحتاج منشأة الإنتاج إلى دوائر منفصلة للمحركات والمضخات والمراوح والمعدات المساعدة والمغذيات الصادرة. يوفر التكوين القابل للسحب طريقة منظمة لترتيب هذه الوظائف داخل نظام المفاتيح الكهربائية.
الفوائد الرئيسية للهندسة المعمارية القابلة للسحب
- تنظيم الدوائر المرنة:يمكن ترتيب الوحدات الوظيفية وفقًا لتصميم التوزيع.
- كثافة الدائرة العالية:يمكن تنظيم وظائف كهربائية متعددة ضمن تشكيلة منسقة.
- راحة الصيانة:يمكن للهيكل القابل للسحب تبسيط الوصول إلى الوحدات الوظيفية الفردية أثناء الخدمة.
- مرونة التطبيق:الهندسة المعمارية مناسبة للتوزيع والتحكم في المحركات والمشاريع الموجهة نحو الأتمتة.
- توسيع النظام:يمكن تكييف التكوين المنظم مع متطلبات الدوائر الخاصة بالمشروع.
بالنسبة للمنشآت التي تحتوي على العديد من وحدات التغذية ومتطلبات الإنتاج المستمر، يمكن لهذه الخصائص أن تجعل المفاتيح الكهربائية القابلة للسحب أحد الاعتبارات المهمة أثناء تخطيط النظام الكهربائي.
ما هي المعلمات التقنية الرئيسية؟
يجب دائمًا تأكيد المواصفات الفنية وفقًا للتصميم النهائي للمشروع وجدول الأحمال الكهربائية والمعايير المعمول بها. تلخص المعلمات التالية المواصفات الأساسية المقدمة لنظام GCS.
| المعلمة | مواصفة |
|---|---|
| الدائرة الرئيسية تصنيف الجهد | 380 فولت / 400 فولت / 660 فولت تيار متردد |
| التردد المقدر | 50 هرتز / 60 هرتز |
| تصنيف الجهد العزل | 690 فولت/1000 فولت |
| الأفقي بسبار تصنيف الحالي | ما يصل إلى 4000A |
| العمودي بسبار التصنيف الحالي | 1000 أ |
| بسبار قصير الوقت يتحمل التيار | 50 كيلو أمبير / 80 كيلو أمبير، 0.1 ثانية |
| ذروة بسبار تتحمل التيار | 105 كيلو أمبير / 176 كيلو أمبير |
| جهد اختبار تردد الطاقة للدائرة الرئيسية | 2500 فولت / 1 دقيقة |
| جهد اختبار تردد الطاقة للدائرة المساعدة | 1760 فولت / 1 دقيقة |
| مستوى الحماية | IP30 / IP40 |
توضح هذه المعلمات سبب اعتبار GCS عمومًا للتطبيقات الصناعية ذات الجهد المنخفض ذات السعة العالية بدلاً من التوزيع البسيط للمستخدم النهائي. يجب اختيار التكوين النهائي وفقًا لخصائص الحمل ومتطلبات الدائرة القصيرة والظروف البيئية ومواصفات المشروع.
أين يتم استخدام مجموعة المفاتيح الكهربائية GCS بشكل شائع؟
تم تصميم GCS للتطبيقات التي يشتمل فيها التوزيع الكهربائي على دوائر متعددة وأحمال كبيرة ومتطلبات تحكم مركزية. ويغطي نطاق تطبيقه العديد من البيئات الصناعية والتجارية الصعبة.
محطات توليد الطاقة
في منشآت توليد الطاقة، يمكن استخدام GCS ضمن أنظمة الطاقة المساعدة ذات الجهد المنخفض لتوزيع الكهرباء على المعدات المساعدة والمحركات والأحمال الأخرى ذات الجهد المنخفض.
مرافق البتروكيماويات
غالبًا ما تعمل مصانع البتروكيماويات بشكل مستمر وتعتمد بشكل كبير على المعدات الآلية. يمكن لـ GCS دعم توزيع الجهد المنخفض والتحكم المركزي في المحركات للمضخات والمراوح والضواغط ومعدات الإنتاج ذات الصلة.
المعادن والصناعة الثقيلة
يمكن أن تتطلب خطوط الإنتاج الكبيرة دوائر محرك ومغذيات متعددة عالية الطاقة. توفر GCS منصة منظمة لتنظيم هذه الدوائر مع دعم التحكم والحماية المركزية.
صناعة المنسوجات
قد تحتوي مصانع النسيج على العديد من الآلات التي تعمل بالكهرباء والتي تعمل ضمن عمليات إنتاج منسقة. يمكن لنظام المفاتيح الكهربائية المركزي ذو الجهد المنخفض أن يساعد في تنظيم دوائر التوزيع والتحكم في المحركات.
المباني الشاهقة
يمكن أن تتطلب المباني الكبيرة أيضًا توزيعًا مركزيًا للجهد المنخفض للإضاءة والمعدات والأحمال الكهربائية الأخرى. يمكن أخذ GCS في الاعتبار عندما يتطلب نظام التوزيع سعة أعلى ودوائر منسقة متعددة.
كيف يمكن مقارنة GCS مع GCK Switchgear؟
يرتبط كل من GCS وGCK بتطبيقات المفاتيح الكهربائية ذات الجهد المنخفض القابلة للسحب، ولكن يجب أن تحدد متطلبات المشروع البنية المناسبة. يرتبط GCK عادةً بتوزيع الجهد المنخفض الصناعي والتحكم في المحركات، بينما يتم توجيه GCS نحو التطبيقات ذات السعة العالية والكثافة العالية والمؤتمتة للغاية.
| اعتبار | جي سي اس | جي سي كيه |
|---|---|---|
| تطبيق نموذجي | أنظمة التوزيع والأتمتة على نطاق واسع | التوزيع الصناعي والتحكم في المحركات |
| بنيان | الوحدات الوظيفية القابلة للسحب | الوحدات الوظيفية القابلة للسحب |
| سعة النظام | ما يصل إلى 4000A التكوين الحالي المقدر | تم اختياره وفقًا لتكوين المشروع |
| التحكم في المحركات | المدعومة | تطبيق مشترك |
| التكامل الآلي | مناسبة لتكامل PLC والنظام الإشرافي | يعتمد على تكوين المشروع |
| تعويض الطاقة التفاعلية | يمكن دمجها حسب التصميم | يعتمد المشروع |
لا ينبغي التعامل مع المقارنة كقاعدة عامة لاختيار المعدات. يجب على المهندسين الكهربائيين تقييم ملف تعريف الحمل الكامل وترتيب الدوائر ومتطلبات التشغيل الآلي وظروف التثبيت والمعايير المطبقة قبل اختيار بنية المفاتيح الكهربائية.
كيف يجب عليك اختيار نظام GCS Switchgear؟
يتطلب اختيار تكوين GCS المناسب أكثر من مجرد التحقق من التيار المقنن. يجب أن يطابق النظام المصمم بشكل صحيح مجموعة المفاتيح الكهربائية مع بنية التوزيع الكهربائي الكاملة.
1. تحديد جهد النظام
التأكد من أن المشروع يعمل بجهد 380 فولت أو 400 فولت أو 660 فولت والتحقق من التردد المطلوب ومستوى العزل والخصائص الكهربائية الأخرى.
2. حساب الحمل والتيار
تحليل الطاقة الواردة وأحمال وحدة التغذية وأحمال المحركات ومتطلبات السعة المستقبلية. يجب اختيار تصنيفات قضيب التوصيل والوحدة الوظيفية وفقًا للتصميم الكهربائي الفعلي.
3. تحديد عدد الدوائر
قم بإدراج وحدات التغذية الواردة، والمغذيات الصادرة، ودوائر التحكم في المحركات، والدوائر المساعدة والمتطلبات الوظيفية الأخرى قبل الانتهاء من ترتيب الخزانة.
4. تقييم متطلبات الأتمتة
إذا كانت المنشأة تستخدم أجهزة التحكم المنطقية القابلة للبرمجة (PLCs) أو أجهزة الكمبيوتر الصناعية أو الأنظمة الإشرافية، يتم تحديد واجهات القياس والحماية والتحكم والاتصالات المطلوبة أثناء مرحلة تصميم المفاتيح الكهربائية.
5. النظر في متطلبات الصيانة
بالنسبة لمنشآت الإنتاج المستمر، يمكن أن تكون إمكانية الوصول إلى الصيانة وتنظيم الوحدة الوظيفية عوامل مهمة في تحديد التكوين المناسب القابل للسحب.
- الفولطية والتردد
- تيار الدائرة الكلي والفردي
- متطلبات تحمل ماس كهربائى
- عدد ونوع الوحدات الوظيفية
- متطلبات التحكم في المحركات
- متطلبات التعويض التفاعلية
- واجهات الأتمتة والاتصالات
- أبعاد الخزانة ومساحة التثبيت
- متطلبات البيئة والحماية
كيف تدعم HAGOE الجودة والامتثال؟
بالنسبة للمفاتيح الكهربائية الصناعية، ترتبط جودة التصنيع ارتباطًا وثيقًا بالسلامة الكهربائية والموثوقية وأداء التشغيل على المدى الطويل. تنص شركة HAGOE على أن إنتاجها يعمل وفقًا لأنظمة إدارة ISO9001 وISO14001 وISO45001 وتطبق مراقبة الجودة على أساس العملية في جميع أنحاء إنتاج المعدات الكهربائية بالكامل.
تشمل أنشطة مراقبة الجودة لـ GCS التحقق من المكونات، وتصنيع الخزانة، وفحص قضيب التوصيل، وتجميع الوحدة الوظيفية، وفحص التحكم الثانوي، واختبار الخزانة الكاملة.
| مرحلة مراقبة الجودة | التركيز الأساسي |
|---|---|
| التحقق من المكونات | نموذج وتصنيف وتوافق المكونات الكهربائية |
| تصنيع مجلس الوزراء | القطع بالليزر والثني باستخدام الحاسب الآلي ودقة التجميع |
| فحص بسبار | مواصفات قضبان التوصيل والتوصيلات والتركيب والعزل |
| فحص الوحدة الوظيفية | الهيكل الميكانيكي والتجميع والتوصيلات الكهربائية |
| فحص التحكم الثانوي | التحكم في الأسلاك والمحطات ودوائر القياس والإشارة |
| اختبار كامل للخزانة | فحص ما قبل التسليم واختبار الأداء الكهربائي |
تم تصميم نظام GCS بالرجوع إلى معايير المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض المطبقة، بما في ذلك IEC 439-1 وGB/T 7251 وZBK 36001 وGB/T 7251.12-2013. يجب تأكيد المعايير الدقيقة واختيار المكونات ومتطلبات الاختبار وفقًا للسوق الوجهة ومواصفات المشروع.
لمزيد من المعلومات حول هاجوحلول المفاتيح الكهربائية ذات الجهد المنخفض، يمكن للمشترين مراجعة مجموعة المنتجات ومقارنة تكوينات الخزانات المختلفة وفقًا لمتطلبات التطبيق الخاصة بهم.
الأسئلة المتداولة
ما هي استخدامات مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS بشكل أساسي؟
يستخدم GCS بشكل أساسي لتوزيع الطاقة ذات الجهد المنخفض والتحكم المركزي في المحركات وتعويض الطاقة التفاعلية في الأنظمة الكهربائية الصناعية والتجارية الكبيرة. وتشمل التطبيقات النموذجية محطات توليد الطاقة، ومرافق البتروكيماويات، والمعادن، ومصانع النسيج والمباني الشاهقة.
ما هو الحد الأقصى لتيار GCS؟
يمكن تكوين نظام GCS لتيار مقنن يصل إلى 4000 أمبير. يعتمد التصنيف الحالي النهائي على الدائرة الواردة وتصميم قضيب التوصيل وتكوين وحدة التغذية ومتطلبات المشروع الإجمالية.
ما هي معدلات الجهد المتاحة لGCS؟
تم تصميم GCS لأنظمة التيار المتردد ذات الجهد المنخفض 380 فولت، و400 فولت، و660 فولت، بترددات مقدرة تبلغ 50 هرتز أو 60 هرتز.
هل يمكن استخدام GCS للتحكم المركزي في المحركات؟
نعم. يمكن لـ GCS دمج الوحدات الوظيفية المتعلقة بالتحكم في المحركات للتوزيع المركزي والتحكم وحماية المحركات الصناعية مثل المضخات والمراوح والضواغط.
هل يمكن دمج تعويض الطاقة التفاعلية في GCS؟
نعم. يمكن دمج تعويض الطاقة التفاعلية وفقًا للتصميم الكهربائي ومتطلبات إدارة عامل الطاقة للمشروع.
هل يمكن دمج GCS مع PLC أو أنظمة التحكم الصناعية؟
نعم. اعتمادًا على تكوين المشروع، يمكن لـ GCS دمج مكونات القياس والحماية والتحكم والواجهة مع PLCs وأجهزة الكمبيوتر الإشرافية وأنظمة الأتمتة الصناعية الأخرى.
قم ببناء نظام توزيع الطاقة الصناعية الأكثر تنظيمًا باستخدام هاجو
بالنسبة للمشاريع التي تتطلب توزيعًا عالي السعة ومنخفض الجهد والتحكم المركزي في المحركات والوحدات الوظيفية القابلة للسحب وتكامل الأتمتة، توفر GCS منصة مرنة لتنظيم الأنظمة الكهربائية المعقدة. يمكن أن تدعم HAGOE متطلبات المفاتيح الكهربائية الخاصة بالمشروع بناءً على الجهد والتيار وكمية الدائرة وأحمال المحرك ووظائف الأتمتة وظروف التثبيت. إذا كنت مصادر موثوقةGCS المفاتيح الكهربائية ذات الجهد المنخفضحل لمشروع صناعي أو تجاري،اتصل بنامع المواصفات الكهربائية ومتطلبات الحمل وتفاصيل المشروع لمناقشة التكوين المناسب والحل الفني والاقتباس.
