تعد مجموعة المفاتيح الكهربائية ذات الجهد العالي جزءًا مهمًا من أنظمة توزيع الطاقة ذات الجهد المتوسط، حيث توفر واجهة يمكن التحكم فيها بين مصادر الطاقة الواردة والمحولات والمغذيات والمحركات والشبكات الكهربائية النهائية.
توفر شركة HAGOE Electric Technology Co., Ltdمجموعة مفاتيح الجهد العالي 10 كيلو فولتومجموعة مفاتيح الجهد العالي 35 كيلو فولتللمحطات الفرعية وأنظمة الطاقة الصناعية وشبكات توزيع الطاقة ومشاريع البنية التحتية وغيرها من تطبيقات الجهد المتوسط.
على عكس المفاتيح الكهربائية ذات الجهد المنخفض، يجب أن تعالج المفاتيح الكهربائية ذات الجهد المتوسط ليس فقط التوزيع الحالي ولكن أيضًاتنسيق العزل, انقطاع الدائرة القصيرة, تحمل عازلة, المتشابكة الميكانيكية, تنسيق الحماية, التأريض، وعزلة آمنة.
ولذلك يجب اختيار مجموعة المفاتيح الكهربائية المناسبة من تصميم النظام الكهربائي وليس من اسم الخزانة وحده.
من الواضح أن الفرق الرئيسي بين مجموعة المفاتيح الكهربائية 10 كيلو فولت و35 كيلو فولت هو جهد النظام، لكن المتطلبات الهندسية تتغير مع مستوى الجهد.
| العامل الهندسي | مجموعة مفاتيح الجهد العالي 10 كيلو فولت | مجموعة مفاتيح الجهد العالي 35 كيلو فولت |
|---|---|---|
| دور النظام النموذجي | شبكة التوزيع، توزيع الطاقة الصناعية | المحطة الفرعية والتوزيع الأساسي وشبكة الطاقة ذات المستوى الأعلى |
| تطبيق نموذجي | المصانع والمباني وتوزيع المرافق والمحركات | المحطات الفرعية ومحطات الطاقة والتوزيع الصناعي الرئيسي |
| متطلبات العزل | عالي | أعلى |
| تبديل المعدات | قاطع دارة فراغ عادة | قاطع دارة فراغ عادة |
| حماية | حماية المغذية والمحولات والمحركات والحافلات | وحدة التغذية والمحولات والحافلات وحماية على مستوى النظام |
| تصميم ماس كهربائى | خاص بالمشروع | مشروع محدد وغالبًا ما يكون أكثر تطلبًا |
| الفضاء / التخليص | على أساس تصميم المعدات | الاهتمام بشكل أكبر بالعزل والخلوصات |
| موقف النظام | في كثير من الأحيان التوزيع المصب | غالبًا ما يكون أقرب إلى تحويل/توزيع الطاقة الأولية |
يجب دائمًا تأكيد التصنيفات النهائية من دراسة الدائرة القصيرة للمشروع، وجهد النظام، وتدفق الحمل، وتنسيق الحماية، والمعايير المطبقة بدلاً من الاستدلال عليها من الجهد الاسمي وحده.
في توزيع الجهد المنخفض، يعد العزل الكهربائي مهمًا، ولكن في أنظمة 10 كيلو فولت و35 كيلو فولت يصبح العزل الكهربائي مهمًا.جزء أساسي من تصميم المعدات.
يجب أن يأخذ مستوى العزل المطلوب في الاعتبار جهد التشغيل، والتخليص من الطور إلى الطور، والخلوص من الطور إلى الأرض، ومسافة الزحف، وتحمل العزل الكهربائي، وظروف الجهد الزائد العابر.
ولهذا السبب لا يمكن فصل نظام العزل الخاص بمجموعة المفاتيح الكهربائية عن فئة الجهد المحدد وبيئة التثبيت.
لا يعني تصنيف مجموعة المفاتيح الكهربائية لتيار مستمر معين أنها مناسبة لكل نظام طاقة.
يجب تحديد تيار الدائرة القصيرة المحتمل عند نقطة التثبيت أولاً.تؤثر هذه القيمة على قدرة كسر قاطع الدائرة الكهربائية المطلوبة، وتيار التحمل لفترة قصيرة، وتيار تحمل الذروة، وتصميم قضيب التوصيل، وإعدادات الحماية.
على سبيل المثال، قد تتوفر مجموعة المفاتيح الكهربائية من فئة 35 كيلو فولت مع تصنيفات مختلفة لكسر الدائرة القصيرة والتحمل. القيمة المناسبةيجب التأكد من حساب ماس كهربائى للمشروعبدلاً من التحديد من قيمة الكتالوج العام.
يعد هذا أحد الاختلافات الرئيسية بين اختيار المفاتيح الكهربائية القائم على الهندسة والمطابقة البسيطة للمنتج.
قاطع الدائرة هو جزء واحد فقط من سلسلة الحماية.
قد يشتمل نظام المفاتيح الكهربائية ذو الجهد المتوسط الكامل على مرحلات حماية، وCTs، وVTs، ودوائر الرحلات، وقوة التحكم، ومعدات القياس، وواجهات الاتصال، وترتيبات التأريض.
بالنسبة لوحدة تغذية المحولات، على سبيل المثال، يحتاج نظام الحماية إلى التنسيق مع تصنيف المحولات وحماية المنبع/المصب. بالنسبة لوحدة تغذية المحركات الصناعية، تصبح خصائص بدء تشغيل المحرك ومتطلبات حماية المحرك أكثر أهمية.
ولذلك توصي هاجوتأكيد بنية الحماية مع تكوين المفاتيح الكهربائية الأساسية.
تتطلب المعدات ذات الجهد المتوسط إجراءات تشغيل خاضعة للرقابة لأن التبديل غير الصحيح يمكن أن يؤدي إلى مخاطر كهربائية خطيرة.
اعتمادًا على تصميم مجموعة المفاتيح الكهربائية، يمكن استخدام التشابك الميكانيكي والكهربائي لتقييد تسلسلات التشغيل غير الصحيحة بين قاطع الدائرة، ومفتاح التأريض، وأبواب الحجرة، والمكونات القابلة للسحب.
بالنسبة للمفاتيح الكهربائية المكسوة بالمعدن من النوع KYN61-40.5، يتم عادةً دمج البناء المتشابك والخماسي الوقاية في تصميم المعدات. يعتمد الترتيب الدقيق على تكوين المنتج المحدد والمواصفات الفنية.
والغرض ليس مجرد إضافة المزيد من الآليات إلى مجلس الوزراء، بل أيضاإنشاء تسلسل تشغيل يمكن التنبؤ به للتبديل والعزل والتأريض والفحص والصيانة.
للحصول على عرض أسعار للمشروع، يقوم فريق HAGOE الفني أولاً بمراجعة معلومات النظام الكهربائي المتوفرة من العميل.
وتشمل الوثائق الأكثر فائدةرسم تخطيطي ذو سطر واحد، جهد النظام، التيار المقنن، سعة المحول، حساب الدائرة القصيرة، كمية وحدة التغذية، متطلبات الحماية، متطلبات CT/VT، ترتيب الكابلات، ظروف التثبيت، والمعايير المحلية.
تسمح هذه المعلومات للفريق الهندسي بتحديد ما إذا كان التكوين المقترح مناسبًا للشبكة الفعلية بدلاً من توفير مواصفات عامة للخزانة.
لا تحتوي مجموعة المفاتيح الكهربائية الخاصة بمحطة فرعية بالضرورة على نفس التكوين المستخدم في منشأة صناعية.
قد يتطلب مشروع المحطة الفرعية لوحات واردة، ومغذيات محولات، وترتيبات قسم الحافلات، والقياس، والحماية، والمغذيات الصادرة. قد يركز المشروع الصناعي بشكل أكبر على مغذيات المحركات، وأحمال خطوط الإنتاج، وتوزيع المحولات، واستمرارية التشغيل.
وبالتالي يمكن لشركة HAGOE ضبط ترتيب الخزانة، وتكوين قاطع الدائرة، وسعة شريط التوصيل، وترتيب CT/VT، وأجهزة الحماية، والأسلاك الثانوية، والقياس، وواجهات الاتصال، وإدخال الكابل وفقًا لمتطلبات المشروع.
تأسست HAGOE في2008في ونتشو، تشجيانغ، ولهاأكثر من 18 عاما من الخبرةفي تصنيع المعدات الكهربائية.
تشمل موارد التصنيع للشركة معدات القطع بالليزر، وآلات الثني CNC، ومعدات التثقيب الآلية، وخطوط إنتاج SMT، وأنظمة الشيخوخة الذكية، ومعدات الاختبار الكهربائية.
بالنسبة لتصنيع المفاتيح الكهربائية، تدعم هذه الإمكانيات التصنيع الدقيق للخزانة، وتركيب المكونات، والأسلاك، والتجميع الميكانيكي، والفحص النهائي.يتم تطبيق مراقبة الجودة طوال عملية التصنيعبدلاً من الاعتماد فقط على فحص المظهر النهائي.
تعمل شركة HAGOE تحتISO9001، ISO14001، وISO45001أنظمة الإدارة، في حين يمكن تصميم المنتجات القابلة للتطبيق وتصنيعها وفقًا لما هو مناسبغيغابايت واللجنة الانتخابية المستقلةمتطلبات.
يمكن استخدام المفاتيح الكهربائية 10 كيلو فولت و35 كيلو فولت للطاقة الواردة، ومغذيات المحولات، والمغذيات الصادرة، وترتيبات قسم الحافلات، ووظائف التبديل الأخرى داخل المحطات الفرعية وأنظمة توزيع المرافق.
يتم تحديد التكوين من خلال مخطط المحطة الفرعية ذو الخط الواحد وهندسة الحماية.
غالبًا ما تتطلب المنشآت الصناعية لوحات مفاتيح متوسطة الجهد لتزويد المحولات والمحركات الكبيرة ومعدات الإنتاج والأنظمة المساعدة ولوحات التوزيع النهائية.
يمكن لشركة HAGOE تكوين المعدات وفقًا لخصائص حمل المنشأة ومتطلبات التشغيل.

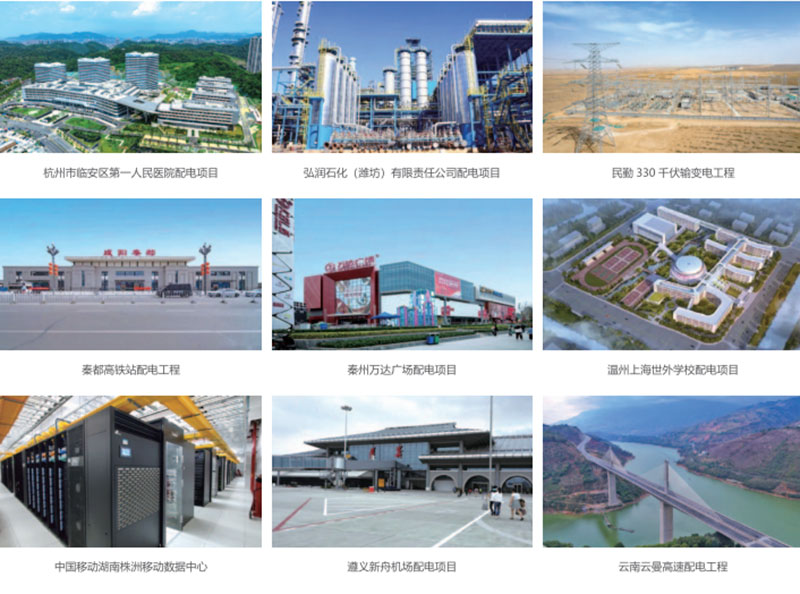

قد تتضمن محطات الطاقة الكهروضوئية ومرافق تخزين الطاقة والبنية التحتية للنقل والمنشآت الكهربائية الكبيرة الأخرى أيضًا أنظمة توزيع 10 كيلو فولت أو 35 كيلو فولت.
في هذه التطبيقات، تحتاج مجموعة المفاتيح الكهربائية إلى التنسيق مع المحولات وأنظمة الحماية ومعدات تحويل الطاقة وترتيب توصيل الشبكة.
لقد قام هاجوأكثر من 18 عاما من الخبرةعبر توزيع الطاقة، وأنظمة الطاقة DC، UPS، والأتمتة الصناعية، والمعدات الكهربائية للطاقة الجديدة. وهذا يسمح للفريق الهندسي بدراسة العلاقة بين المفاتيح الكهربائية ذات الجهد العالي والنظام الكهربائي الأوسع.
لا تعتمد HAGOE فقط على نموذج الكتالوج القياسي. يمكن تكوين مجموعة المفاتيح الكهربائية وفقًا للجهد والتيار ومستوى الدائرة القصيرة ومتطلبات الحماية وترتيب وحدة التغذية وقدرة المحولات وظروف التثبيت ومعايير المشروع.
يتم دمج خدمات البحث والتطوير والتصنيع والتجميع والاختبار والمبيعات والتصدير ضمن نظام أعمال الشركة. تدعم معدات التصنيع وموارد الاختبار إنتاج وفحص الخزانات الكهربائية والمعدات ذات الصلة.
بالنسبة لمقاولي EPC والموزعين والمقاولين الكهربائيين في الخارج، يمكن لشركة HAGOE دعم المواصفات الفنية والرسومات ووثائق الفحص والشهادات وأدلة التثبيت وتغليف الصادرات والتنسيق اللوجستي والمساعدة الفنية عن بعد.
بدلاً من التعامل مع 10 كيلو فولت و35 كيلو فولت باعتبارهما مجرد اسمين للمنتج، تقوم HAGOE بتقييم موقعهما داخل الشبكة الكهربائية للعميل وتكوين مجموعة المفاتيح الكهربائية حول التطبيق الفعلي.
يجب تحديد مستوى الجهد الصحيح بواسطة شبكة الطاقة بدلاً من كتالوج المفاتيح الكهربائية.
لمشروع 10 ك.ف، تتعلق الأسئلة الرئيسية عادة بقدرة التوزيع، ومغذيات المحولات والمحركات، ومستوى الدائرة القصيرة، وتنسيق الحماية، وعدد الدوائر الصادرة.
لمشروع 35 ك.ف، مطلوب بشكل عام مزيد من الاهتمام للتوزيع الأولي، وتنسيق العزل، وأداء الدائرة القصيرة، وهندسة الحماية، وتكوين المحطات الفرعية، والسلامة على مستوى النظام.
يمكن لشركة HAGOE تقييم الرسومات الكهربائية والبيانات الفنية المتاحة قبل التوصية بالتكوين المناسب لمجموعة المفاتيح الكهربائية.
الهدف ليس مجرد توفير خزانة 10 كيلو فولت أو 35 كيلو فولت. هو توفير مجموعة المفاتيح الكهربائية التي تناسب النظام الكهربائي الذي ستعمل فيه.
