مجموعة مفاتيح الجهد العالي 35 كيلو فولت

تُستخدم أنظمة 35 كيلو فولت بشكل شائع في المنشآت الصناعية الكبيرة والمحطات الفرعية الإقليمية ومرافق توليد الطاقة والتطبيقات الأخرى التي تتطلب قدرة أعلى على نقل وتوزيع الطاقة. بالمقارنة مع أنظمة 10 كيلو فولت، تتطلب مجموعة المفاتيح الكهربائية 35 كيلو فولت اهتمامًا أكبر بتنسيق العزل، ومسافة الزحف، وأداء التبديل، والموثوقية الميكانيكية، والسلامة التشغيلية.

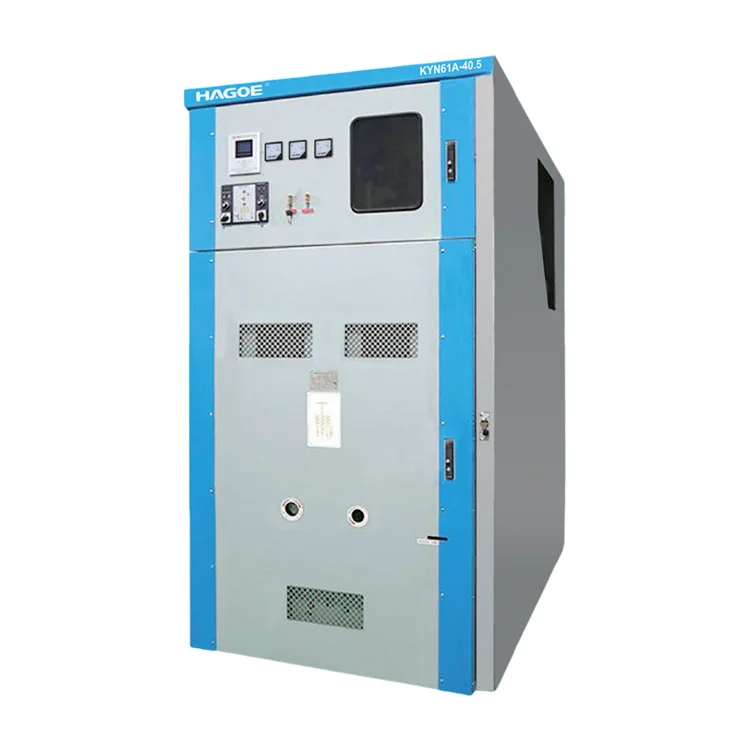

هاجو الكهربائيةKYN61-40.5 مجموعة المفاتيح الكهربائية ذات الجهد العالي 35 كيلو فولتيعتمد بناء مدرع، قابل للسحب، ومغلق بالمعدن. يتم ترتيب الأقسام الوظيفية الرئيسية، بما في ذلك قاطع الدائرة، وقضيب التوصيل، واتصال الكابل، ومقصورات التحكم، كمناطق وظيفية منفصلة لدعم التشغيل والصيانة المنظمة.

يعتبر البناء القابل للسحب مناسبًا بشكل خاص لأنظمة التوزيع التي تتطلب التبديل والصيانة المنتظمة. يمكن نقل شاحنة قاطع الدائرة الكهربائية بين مواقع التشغيل والاختبار وفقًا لمتطلبات التشغيل والصيانة، مما يساعد على تقليل تأثير خدمة المعدات على نظام التوزيع الشامل.

التصميم الهيكلي لصيانة أكثر أمانًا

لا يركز تصميم مجموعة المفاتيح الكهربائية ذات الجهد العالي بقدرة 35 كيلو فولت على حماية العلبة فحسب، بل يركز أيضًا على الإدارة الداخلية للمناطق الوظيفية ذات الجهد العالي من خلالحاوية معدنية، وفصل مدرع، وبنية قابلة للسحب.

بالنسبة للتطبيقات الهندسية، يتناول هذا التكوين ثلاثة متطلبات عملية.

الفصل الوظيفي:يتم ترتيب قضبان التوصيل عالية الجهد، وقواطع الدائرة، ومناطق توصيل الكابلات كأقسام مخصصة، مما يساعد في الحفاظ على فصل واضح بين الوظائف الكهربائية المختلفة.

الوصول إلى الصيانة:تسمح شاحنة قاطع الدائرة الكهربائية القابلة للسحب للمشغلين وأفراد الصيانة بنقل القاطع إلى الموضع المطلوب للفحص أو الخدمة دون تفكيك علبة المفاتيح الكهربائية الكاملة.

السلامة التشغيلية:يوفر البناء المغلق بالمعدن فصلًا ماديًا عن المكونات الداخلية النشطة. ويمكن أيضًا تنسيق الترتيب الميكانيكي مع متطلبات التشابك الكهربائية والميكانيكية للمشروع.

تعد مجموعة المفاتيح الكهربائية بقدرة 35 كيلو فولت أكثر من مجرد خزانة توزيع تقليدية. اعتمادًا على التصميم الكهربائي الأساسي، يمكن تهيئته لوحدات التغذية الواردة، ووحدات التغذية الصادرة، وقارنات التوصيل، والدوائر الوظيفية الأخرى. وهي تعمل جنبًا إلى جنب مع مرحلات الحماية وأنظمة القياس والمراقبة والأتمتة للتحكم في الطاقة الكهربائية وتوزيعها.

تشمل التطبيقات النموذجية ما يلي:

• محطة فرعية 35 كيلو فولت للتغذية الواردة والصادرة
• أنظمة توزيع الجهد العالي للمنشآت الصناعية
• أنظمة الطاقة والتوزيع المساعدة في محطات توليد الطاقة
• مرافق التعدين والإنتاج على نطاق واسع
• منشآت توزيع الطاقة الإقليمية
• أنظمة الجهد العالي التي تتطلب التبديل المتكرر

بالنسبة للمشاريع الكبيرة، يمكن لشركة Hagoe Electric مطابقة تكوين مجموعة المفاتيح الكهربائية مع سعة النظام، ومعلمات الدائرة القصيرة، وترتيب وحدة التغذية، ومتطلبات الحماية، ومساحة التثبيت المتاحة بدلاً من اختيار الخزانة بناءً على الجهد المقنن وحده.

المعلمة الفنية

بيئة الخدمة

• درجة الحرارة المحيطة:الحد الأعلى ل+40 درجة مئوية، بمعدل يومي لا يتجاوز+35 درجة مئوية; الحد الأدنى-15 درجة مئوية.
• ارتفاع: ≤ 2000 م.
• الرطوبة النسبية:المعدل اليومي لا يتجاوز95%; المتوسط ​​الشهري لا يتجاوز90%.
• شدة الزلزال:لا يتجاوز8°.
• ضغط بخار الماء:المعدل اليومي لا يتجاوز2.2 كيلو باسكال; المتوسط ​​الشهري لا يتجاوز1.8 كيلو باسكال.
• الظروف البيئية:يجب أن يكون موقع التثبيت خاليًا منمخاطر الحرائق والانفجارات والتلوث الشديد والتآكل الكيميائي والاهتزازات الشديدة.

لماذا تكوين مجموعة المفاتيح الكهربائية القابلة للسحب بقدرة 35 كيلو فولت؟

بالنسبة للمشتريات الهندسية، لا تعتبر المفاتيح الكهربائية ذات الجهد العالي الثابتة أو القابلة للسحب متفوقة عالميًا. التكوين المناسب يعتمد علىاستراتيجية الصيانة، واستمرارية التشغيل، وتكرار التبديل، ومتطلبات الخدمة.

تشمل المزايا الرئيسية للتكوين القابل للسحب بقدرة 35 كيلو فولت ما يلي:

تحسين مرونة الصيانة:يمكن سحب شاحنة قاطع الدائرة من وضع التشغيل للفحص والصيانة.

التكوين الوظيفي المعياري:يمكن تكوين لوحات متعددة لوحدات التغذية الواردة، والمغذيات الصادرة، وقارنات التوصيل، والدوائر الأخرى داخل نفس المشروع.

الملاءمة لأنظمة التوزيع الأكبر:يمكن ترتيب لوحات المفاتيح الكهربائية المتعددة في نظام توزيع متكامل للمحطات الفرعية والمجمعات الصناعية والمرافق الصناعية الكبيرة.

لهذا السبب، ينبغي النظر في اختيار مجموعة المفاتيح الكهربائية ذات الجهد العالي 35 كيلو فولتالجهد المقنن، والتيار المقنن، وقدرة كسر الدائرة القصيرة، وتيار الصمود لفترة قصيرة، وتيار تحمل الذروة، ومتطلبات العزل، وظروف التثبيت، وتكوين الحماية، بدلاً من مقارنة أبعاد الخزانة أو سعر الشراء وحده.

التكوين الهندسي والدعم الفني

منذ تأسيسها عام 2008،شركة هاجو للتكنولوجيا الكهربائية المحدودةوقد ركزت على نقل الطاقة وتوزيعها، وإلكترونيات الطاقة، والمعدات الكهربائية للطاقة الجديدة. معأكثر من 18 عامًا من الخبرة في الصناعة وأكثر من 34 براءة اختراع وطنية، قامت الشركة بتطوير نظام متكامل للبحث والتطوير والتصنيع والاختبار والخدمة الدولية.

بالنسبة لمشاريع المفاتيح الكهربائية بقدرة 35 كيلو فولت، يغطي دعمنا الهندسي أكثر من مجرد تصنيع المعدات. بناءً على معلومات النظام الأساسية للعميل، يمكن لفريقنا الفني المساعدة في:

معلمات النظام ← تكوين مجموعة المفاتيح الكهربائية ← المخطط الأساسي ← الحماية الثانوية ← ترتيب اللوحة ← شروط التثبيت ← اختبار المصنع ← تسليم المشروع

قاعدة التصنيع مجهزةآلات القطع بالليزر Trumpf، وآلات الثني AMADA CNC، ومعدات التثقيب الآلية، ومعدات الاختبار الكهربائيةودعم تصنيع الخزانات والإنتاج الهيكلي واختبار المنتج.

تعمل Hagoe Electric أيضًا بموجب أنظمة إدارة ISO9001 وISO14001 وISO45001 وتحافظ على قدرات الامتثال للمنتج بما في ذلك CCC وCE وCB وRoHS، مما يوفر الوثائق الداعمة للمشاريع في أسواق مختلفة.

التعليمات

1. ما هي مجموعة المفاتيح الكهربائية ذات الجهد العالي 35 كيلو فولت؟

مجموعة المفاتيح الكهربائية ذات الجهد العالي 35 كيلو فولت عبارة عن مجموعة مفاتيح كهربائية عالية الجهد مدرعة قابلة للسحب ومغلفة بمعدن التيار المتردد مصممة لأنظمة التيار المتردد ثلاثية الطور بقدرة 40.5 كيلو فولت و50 هرتز. يتم استخدامه بشكل أساسي لتلقي الطاقة وتوزيعها والتحكم فيها وحمايتها ومراقبتها.

2. أين يتم استخدام المفاتيح الكهربائية 35 كيلو فولت عادة؟

تشمل التطبيقات النموذجية محطات توليد الطاقة والمحطات الفرعية والمرافق الصناعية الكبيرة وعمليات التعدين والمنشآت الأخرى التي تتطلب استقبال وتوزيع الطاقة من فئة 35 كيلو فولت.

3. لماذا نستخدم المفاتيح الكهربائية القابلة للسحب؟

يسهل التصميم القابل للسحب صيانة قواطع الدائرة الكهربائية واختبارها واستبدالها مع دعم الإدارة الموحدة للمعدات في أنظمة التوزيع الأكبر حجمًا.

4. ما هي الظروف البيئية التي تدعمها لوحة المفاتيح الكهربائية vcb الداخلية KYN61-40.5 33kv؟

تتضمن ظروف التشغيل القياسية ارتفاعًا يصل إلى 2000 متر ونطاق درجة حرارة محيطة يتراوح من -15 درجة مئوية إلى +40 درجة مئوية، بالإضافة إلى الرطوبة والظروف البيئية المحددة. يجب التأكد من البيئات الخاصة أثناء هندسة المشروع.

5. هل يمكن لشركة Hagoe Electric تخصيص نظام المفاتيح الكهربائية بقدرة 35 كيلو فولت؟

نعم. يمكن مطابقة تكوين الخزانة، وترتيبات التغذية الواردة والصادرة، والمخططات الكهربائية الأولية، والتحكم الثانوي، وتكوينات الحماية مع متطلبات المشروع.

6. ما هي المستندات التي يمكن تقديمها لمشروع جهد 35 كيلو فولت؟

اعتمادًا على متطلبات المشروع، يمكن لشركة Hagoe Electric تقديم الوثائق الفنية ووثائق الاعتماد وتقارير الفحص ووثائق المصنع والملفات الهندسية ذات الصلة للمراجعة الفنية والمشتريات وقبول المشروع.
