تؤدي المفاتيح الكهربائية 10 كيلو فولت الوظائف الأساسية لاستقبال وتوزيع ومراقبة وحماية الطاقة الكهربائية ذات الجهد المتوسط. على عكس مجموعة المفاتيح الكهربائية ذات الجهد المنخفض 380 فولت أو 660 فولت المستخدمة في التوزيع النهائي، يتطلب نظام 10 كيلو فولت اهتمامًا أكبر بالعزل وانقطاع الأعطال والتشابك الميكانيكي والتقسيم وسلامة المشغل.

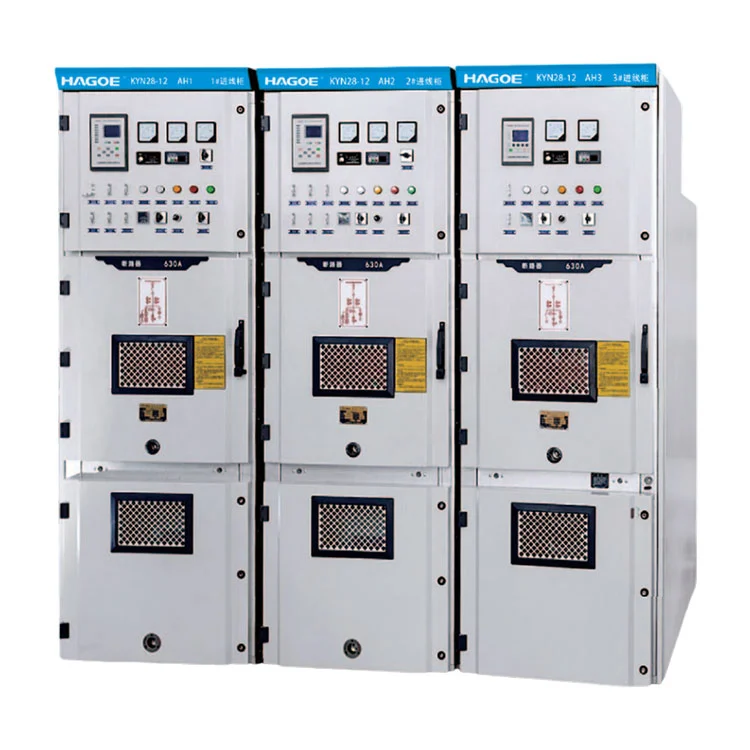

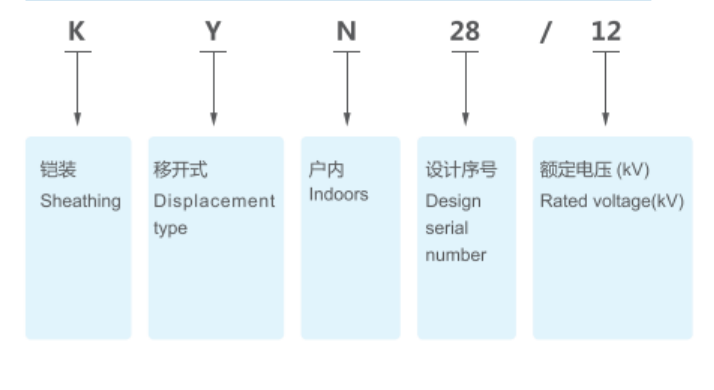

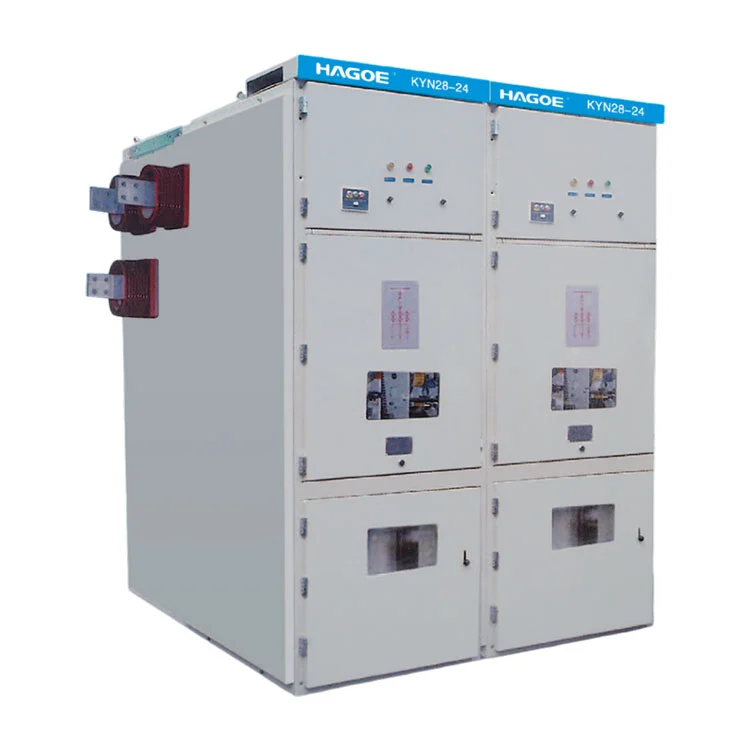

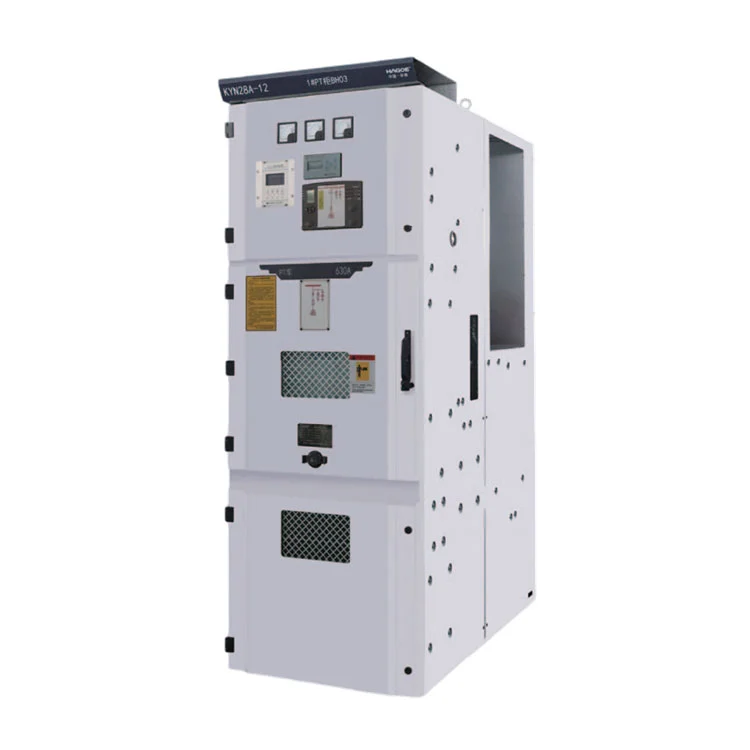

تستخدم مجموعة المفاتيح الكهربائية ذات الجهد العالي HAGOE KYN28-12 10kV هيكلًا معدنيًا مدرعًا قابلاً للسحب يفصل قاطع الدائرة الكهربائية وقضيب التوصيل والكابلات ومناطق التحكم ذات الجهد المنخفض إلى مقصورات وظيفية مخصصة. يمكن تكوين المجموعة لوحدات التغذية الواردة، ووحدات التغذية الصادرة، وقارنات الناقل، وتطبيقات PT، ومتطلبات النظام الأساسي الأخرى.
بالنسبة للمنشآت الصناعية والمحطات الفرعية والمباني الكبيرة والبنية التحتية التي تتطلب مصدر طاقة بقدرة 10 كيلو فولت، يعد التكوين الصحيح لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط أمرًا مهمًا ليس فقط للتشغيل العادي ولكن أيضًا لعزل الأخطاء والصيانة.
إحدى الخصائص الرئيسية لـ KYN28-12 هيشاحنة قواطع دوائر قابلة للسحب.
بدلاً من تركيب قاطع الدائرة بشكل دائم داخل الخزانة، يتم تثبيت القاطع كوحدة وظيفية مستقلة متحركة. بالنسبة للمشاريع التي تتطلب فحصًا دوريًا أو اختبارًا أو استبدال الكسارة، يمكن للتصميم القابل للسحب أن يقلل من أعمال التفكيك الميدانية ويحافظ على فصل معدات التبديل الأساسية وظيفيًا عن مناطق الخزانة الأخرى.
تتكون المفاتيح الكهربائية بشكل رئيسي من أجسم خزانة ثابت وشاحنة قابلة للسحب. يتم تجميع العلبة والأقسام الوظيفية الداخلية باستخدام وصلات مثبتة بمسامير لإنشاء مناطق داخلية محددة بوضوح.
اعتمادًا على تكوين المشروع، يمكن لمجموعة المفاتيح الكهربائية استيعاب شاحنات قواطع الدائرة الكهربائية أو مفاتيح التحميل الثابتة.
|
|
|
طاولة |
|||||||||
|
المشاريع |
وحدة |
بيانات |
|||||||||
|
الجهد المقنن |
كيلو فولت |
|
|
|
3.6 |
7.2 |
12 |
|
|
|
|
|
التردد المقدر |
هرتز |
|
|
|
50 |
||||||
|
التصنيف الحالي لقاطع الدائرة |
A |
|
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
|
|
|
التصنيف الحالي للمفاتيح الكهربائية |
A |
|
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
|
|
|
تصنيف تيار ديناميكي مستقر 4S |
كا |
|
|
16 |
20 |
25 |
31.5 |
40 |
50 |
|
|
|
قيمة الذروة للتيار الثابت المقدر |
كا |
|
|
40 |
50 |
63 |
80 |
100 |
125 |
|
|
|
تصنيف كسر الدائرة القصيرة الحالية |
كا |
|
|
16 |
20 |
25 |
31.5 |
40 |
50 |
|
|
|
تصنيف ذروة إغلاق الدائرة القصيرة الحالية |
كا |
|
|
40 |
50 |
63 |
80 |
100 |
125 |
|
|
|
مستوى العزل المقدر |
1 دقيقة تردد الطاقة يتحمل الجهد |
كيلو فولت |
24 |
32 |
|
|
|
|
|
42 |
|
|
دفعة البرق تحمل الجهد |
كيلو فولت |
40 |
60 |
|
|
|
|
|
75 |
|
|
|
مستوى الحماية |
يكون السكن IP4X وغرفة العزل وباب غرفة الكسارة IP2X عند فتحها |
||||||||||
بالنسبة لمعدات 10 كيلو فولت، فإن التصميم الميكانيكي لا يقتصر على تصنيع الخزانات فحسب.تسلسلات التشغيل المتشابكة والمتحكم فيهاهي عناصر مهمة في تصميم المفاتيح الكهربائية ذات الجهد المتوسط.
يتضمن KYN28-12 ترتيبًا ميكانيكيًا متشابكًا ينسق موضع الشاحنة وحالة قاطع الدائرة وتشغيل باب الخزانة، مما يساعد على تقليل مخاطر التشغيل غير الصحيح.
وهذا مهم بشكل خاص في أنظمة الجهد المتوسط لأن عمليات التبديل غير الصحيحة يمكن أن تؤدي إلى تلف المعدات أو انقطاع التيار الكهربائي أو مخاطر السلامة الجسيمة. عند تحديد مجموعة المفاتيح الكهربائية بقدرة 10 كيلو فولت، يجب على المشترين تقييم أكثر من الجهد والتيار المقنن، بما في ذلك:
نوع قاطع الدائرة
الترتيب المتشابك
ترتيب التأريض
مستوى العزل
تصميم المقصورة
نظام الحماية والسيطرة
يستخدم KYN28-12البناء المدرعة المعدنية المغلقة، مع حاوية الخزانة والأقسام الداخلية المجمعة بواسطة البراغي.
يوفر العلبة القياسيةتصنيف الحماية IP4X، في حين أن مستوى الحماية لحجرة قاطع الدائرة هو IP2X عندما يكون باب الحجرة مفتوحًا.
يحافظ البناء الداخلي المجزأ على مناطق التوصيل وقاطع الدائرة والكابلات منفصلة وظيفيًا ويساعد على الحد من الوصول إلى المكونات النشطة.
تم تشطيب سطح الخزانة بطبقة بلاستيكية لتحسين مقاومة التأثير الميكانيكي والتآكل. يمكن أيضًا مراجعة مواد الخزانة ومتطلبات معالجة السطح وفقًا لظروف المشروع.
يمكن تكوين المفاتيح الكهربائية ذات الجهد المتوسط KYN28-12 بأنواع مختلفة من قواطع الدائرة الكهربائية وفقًا لمتطلبات المشروع، بما في ذلكVD4، VVS1، VH1، VK وZN28قواطع السلسلة.
قواطع الدائرة الفراغية مناسبة للتبديل والحماية من الأخطاء في أنظمة الجهد المتوسط. على عكس قواطع دوائر الزيت التقليدية، لا تستخدم قواطع الفراغ الزيت العازل كوسيلة للتبريد القوسي، مما يؤدي إلى متطلبات مختلفة لحجم المعدات والصيانة وظروف التشغيل.
يمكن لشركة HAGOE تكوين قاطع الدائرة وفقًا للعلامة التجارية المحددة للعميل والمواصفات الفنية للمشروع ومتطلبات السوق المستهدفة بدلاً من فرض تكوين قاطع واحد لكل مشروع.
يمكن تطبيق KYN28-12 في:
أنظمة بسبار واحد
تكوين بسيط نسبيًا لأنظمة التوزيع التقليدية بجهد 10 كيلو فولت.
أنظمة القضبان المفردة المقسمة
يمكن لتقسيم شريط التوصيل أن يحسن المرونة التشغيلية ويسمح بتشغيل النظام وفقًا لظروف التحميل والإمداد المختلفة.
أنظمة بسبار مزدوجة
مناسب للمشاريع التي تتطلب قدرًا أكبر من المرونة في ترتيبات التبديل وتشغيل مصدر الطاقة.
يجب تحديد التكوين المناسب لقضيب التوصيل من خلال تصميم المحطة الفرعية الأساسية وتصنيف الأحمال وترتيب الطاقة الاحتياطية وفلسفة التشغيل بدلاً من مجرد اختيار التكوين الأكثر تعقيدًا.
عندما يقوم مشروع بتوزيع الطاقة من شبكة 10 كيلو فولت إلى نظام جهد منخفض 380 فولت/400 فولت، تعمل مجموعة المفاتيح الكهربائية ذات الجهد المنخفض 10 كيلو فولت بشكل طبيعيوظائف مختلفة على مستويات مختلفة من الشبكة الكهربائية.
على سبيل المثال:
مجموعة مفاتيح الجهد العالي 10 كيلو فولت
يستقبل ويوزع ويتحكم ويحمي مصدر الطاقة ذو الجهد المتوسط.
محول
يحول الجهد المتوسط 10 كيلو فولت إلى الجهد الذي تتطلبه أنظمة الجهد المنخفض.
GGD / GCS / MNS المفاتيح الكهربائية ذات الجهد المنخفض
يتعامل مع توزيع الجهد المنخفض، والتحكم في MCC، وأحمال المحرك والطاقة.
ولذلك، لا ينبغي النظر إلى مجموعة المفاتيح الكهربائية بقدرة 10 كيلو فولت على أنها مجرد "نسخة ذات جهد أعلى" من خزانة الجهد المنخفض. إنه ينتمي إلى مستوى جهد مختلف وبنية حماية داخل نظام التوزيع الكهربائي.
تشمل شروط الخدمة القياسية ما يلي:
بالنسبة للمواقع المرتفعة أو المناطق الساحلية أو المنصات البحرية أو غيرها من البيئات الخاصة، ينبغي إعادة تأكيد متطلبات العزل وارتفاع درجة الحرارة والحماية من التآكل والتكيف البيئي أثناء إعداد الاتفاقية الفنية.

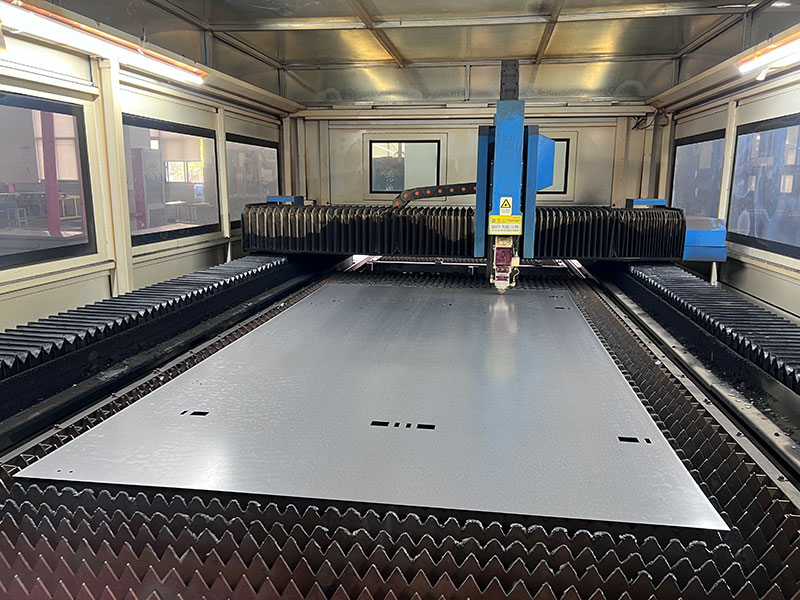

لا يمكن أن تعتمد مراقبة جودة المفاتيح الكهربائية ذات الجهد المتوسط على الفحص البصري النهائي فقط. تعمل شركة HAGOE تحتISO9001، ISO14001 وISO45001أنظمة الإدارة ويطبق التحكم في العمليات بدءًا من المواد الواردة والتصنيع الميكانيكي وحتى تجميع المكونات واختبار الخزانة الكاملة.
بالنسبة لمجموعة المفاتيح الكهربائية ذات الجهد العالي KYN28-12 10kV، تتضمن نقاط التحكم الرئيسية ما يلي:
أبعاد الخزانة والقوة الميكانيكية
بناء المقصورة وتقييم الحماية
تشغيل شاحنة قواطع الدائرة
بسبار والاتصالات الأساسية
أسلاك التحكم الثانوية
نظام التأريض
تخليص العزل
اختبار الكهرباء في المصنع
تغطي وثائق تصميم المنتج ما ينطبقIEC، GB والمتطلبات القياسية الدولية ذات الصلة. يمكن تأكيد المعايير المحددة وعناصر الاختبار وفقًا لسوق الوجهة والمواصفات الفنية للمشروع.
تُستخدم مجموعة المفاتيح الكهربائية ذات الجهد العالي 10 كيلو فولت لاستقبال وتوزيع ومراقبة ومراقبة وحماية طاقة الجهد المتوسط في المحطات الفرعية والمنشآت الصناعية ومشاريع البنية التحتية وتطبيقات التوزيع الأخرى بجهد 10 كيلو فولت.
KYN28-12 عبارة عن مجموعة مفاتيح كهربائية مدرعة ومغلقة بالمعدن وقابلة للسحب ومصممة لأنظمة التيار المتردد ثلاثية الطور بقدرة 3.6 إلى 12 كيلو فولت ومجهزة عادةً بشاحنات قواطع دوائر مفرغة قابلة للسحب.
نعم. يعد توزيع 10 كيلو فولت تطبيقًا نموذجيًا لـ KYN28-12. يمكن تكوين اللوحات الواردة والصادرة ومقرنة الناقل وغيرها من اللوحات الوظيفية وفقًا للنظام الأساسي للمحطة الفرعية.
وفقاً لتكوين المنتج، يمكن أن يستوعب KYN28-12 قواطع الدائرة الكهربائية VD4، VVS1، VH1، VK وZN28، بالإضافة إلى مفاتيح الحمل الثابتة وفقاً لمتطلبات المشروع.
يوفر الغلاف القياسي تصنيف حماية IP4X. توفر حجرة قاطع الدائرة حماية IP2X عندما يكون بابها مفتوحًا.
يمكن تكوين KYN28-12 لأنظمة القضبان المفردة والقضبان ذات القضبان المفردة والمزدوجة، اعتمادًا على موثوقية إمداد الطاقة المطلوبة وترتيب التشغيل.
