ملخص المقال:انمصدر طاقة التيار المتردديعد جزءًا أساسيًا من البنية التحتية الكهربائية الحديثة، ولكن اختيار التكوين الصحيح يتضمن أكثر بكثير من مجرد مطابقة تقديرات الجهد والتيار. يمكن أن يؤثر نوع الحمل واستراتيجية الحماية والعلبة وبيئة التثبيت وترتيب الكابلات والوصول إلى الصيانة ومتطلبات التوسع المستقبلية على موثوقية النظام. تشرح هذه المقالة كيفية عمل مصدر طاقة التيار المتردد ضمن التطبيقات الصناعية وتطبيقات البنية التحتية، وما هي المكونات الشائعة الاستخدام، وكيفية تحديد الحل المناسب، وكيف يمكن لنظام مصمم بشكل صحيح أن يقلل المخاطر الكهربائية، ويبسط الصيانة، ويدعم التشغيل المستقر للمعدات. توفر HAGOE لوحات إمداد طاقة التيار المتردد وصناديق لوحات التيار المتردد التي يمكن تهيئتها لمتطلبات المشروع المختلفة، بما في ذلك المعدات الصناعية والبنية التحتية والاتصالات والطاقة المتجددة وتوزيع الطاقة المحلية.
انمصدر طاقة التيار المترددهو نظام كهربائي أو تجميع مصمم لاستقبال طاقة التيار المتردد وتسليمها بشكل آمن وموثوق إلى المعدات أو الدوائر أو الأنظمة الكهربائية النهائية. وفي التطبيقات الصناعية العملية، يمكن أن يشير المصطلح إلى أكثر من مصدر أساسي للطاقة الكهربائية. قد تجمع مجموعة إمداد طاقة التيار المتردد المصممة بشكل صحيح بين توزيع الطاقة وعزل الدائرة وحماية التيار الزائد والقياس والتبديل والتحكم والتوصيلات الطرفية في حل واحد منسق.
وهذا التمييز مهم لأن الأحمال الكهربائية نادراً ما تعمل بمعزل عن غيرها. قد يحتوي المصنع على محركات، ومعدات التشغيل الآلي، وأنظمة التحكم، والإضاءة، ومعدات الاتصالات، والأجهزة المساعدة التي تشترك في نفس البنية التحتية الكهربائية. بدون التوزيع والحماية المناسبين، يمكن أن تؤثر مشكلة في دائرة فرعية واحدة على المعدات الأخرى وتتسبب في توقف غير ضروري.
لذلك يجب تصميم معدات إمداد طاقة التيار المتردد الحديثة حول التطبيق الكامل بدلاً من تصنيف كهربائي واحد. يجب مراعاة الجهد والتيار وخصائص الحمل وظروف الأعطال والتعرض البيئي ومتطلبات العلبة وتوجيه الكابلات والوصول إلى الصيانة قبل تحديد المعدات.
تقوم شركة HAGOE بتطوير حلول إمداد طاقة التيار المتردد للمعدات الصناعية ومشاريع البنية التحتية ومرافق الاتصالات وأنظمة الطاقة المتجددة والتطبيقات الأخرى التي تتطلب توزيع طاقة التيار المتردد المتحكم فيه والمحمي.
يمكن فهم عملية التشغيل الأساسية لمجموعة إمداد طاقة التيار المتردد على أنها مسار متحكم فيه بين المصدر الكهربائي الوارد والأحمال المتصلة.
تخلق هذه البنية واجهة كهربائية أكثر تنظيمًا. بدلاً من توصيل العديد من الأحمال مباشرة بمصدر غير متحكم فيه، يوفر النظام دوائر محددة مع نقاط الحماية والعزل المناسبة.
الترتيب الدقيق يعتمد على المشروع. قد يحتاج الصندوق المدمج المركب على الآلة إلى عدد صغير فقط من الدوائر المحمية، بينما قد تتطلب لوحة الطاقة المساعدة الصناعية دوائر فرعية متعددة، وعدادات، وعوازل، وموصلات، ومكونات أخرى.
يجب تحديد التكوين الداخلي لمصدر طاقة التيار المتردد وفقًا للمتطلبات الكهربائية وبيئة التشغيل. تشمل المكونات المشتركة ما يلي:
| عنصر | الوظيفة الأساسية | الاعتبار النموذجي |
|---|---|---|
| قاطع الدائرة الرئيسي | يوفر حماية الدائرة الأولية والتبديل | التصنيف الحالي، والجهد، والقدرة على المقاطعة |
| قواطع فرعية | حماية الدوائر الفردية المصب | تحميل التيار والتنسيق |
| المعزل | يوفر العزل الكهربائي للتشغيل أو الصيانة | متطلبات العزل وطريقة التثبيت |
| الصمامات | يوفر حماية التيار الزائد | نوع الصمامات والتصنيف والتطبيق |
| المقاولين | تمكن التبديل الكهربائية والتحكم | نوع التحميل وتردد التبديل |
| متر | يوفر القياس الكهربائي | الجهد أو التيار أو الطاقة أو غيرها من المعلمات المراقبة |
| الكتل الطرفية | تنظيم اتصالات الأسلاك الميدانية | حجم الموصل وترتيب الاتصال |
| بسبار | توزيع الطاقة الكهربائية داخل التجمع | القدرة الحالية والعزل والتخليص |
| الضميمة | يحمي المكونات الكهربائية والأسلاك | المواد والأبعاد والبيئة ومستوى الحماية |
لا يتطلب كل مصدر طاقة تيار متردد كل هذه المكونات. يتجنب التصميم الفعال التعقيد غير الضروري مع توفير الوظائف التي يتطلبها التطبيق.

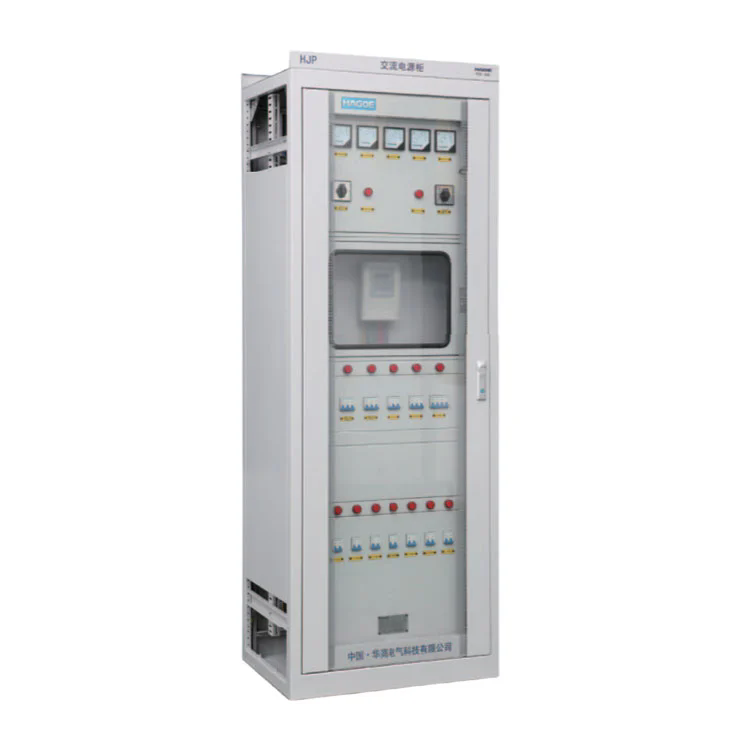

التكوينان الشائعان هما لوحة إمداد طاقة التيار المتردد وصندوق لوحة التيار المتردد. على الرغم من تداخل وظائفها، إلا أن شكلها المادي والتركيب المقصود يمكن أن يكونا مختلفين.
بالنسبة للتركيبات الصناعية الكبيرة، قد تكون اللوحة مفضلة لأنها يمكن أن تستوعب دوائر متعددة وترتيبًا أوسع للمكونات. بالنسبة لمصنعي الآلات أو تكامل المعدات، يمكن لصندوق اللوحة المدمجة تبسيط الأسلاك المحلية وتقليل المساحة المطلوبة للمكونات الكهربائية.
يعتمد الاختيار الصحيح على عدد الدوائر وموقع التثبيت والمساحة المتاحة وتوجيه الكابل ومتطلبات الصيانة والظروف البيئية.
يمكن أن يؤدي اختيار مصدر طاقة التيار المتردد بناءً على الجهد والتيار الاسميين فقط إلى حدوث مشكلات لاحقًا. النهج الأفضل هو تقييم التطبيق الكهربائي الكامل قبل الانتهاء من المواصفات.
بالنسبة للمشتريات القائمة على المشروع، فإن توفير رسم تخطيطي من سطر واحد وقائمة الأحمال ومواصفات المعدات ورسومات التثبيت ومتطلبات الكابلات يمكن أن يجعل العملية الهندسية أكثر دقة.
تخلق الأحمال الكهربائية المختلفة متطلبات مختلفة على مصدر طاقة التيار المتردد. على سبيل المثال، يتصرف السخان المقاوم بشكل مختلف عن المحرك أو نظام التحكم الإلكتروني.
| نوع التحميل | خاصية نموذجية | الاهتمام بالتصميم |
|---|---|---|
| الأحمال المقاومة | الطلب الحالي الذي يمكن التنبؤ به بشكل عام | التحميل المستمر الحالي والحراري |
| الأحمال الحثية | يمكن أن تنطوي على قوة رد الفعل وتأثيرات التبديل | حماية وتبديل اختيار الجهاز |
| المحركات | يمكن أن يتجاوز تيار البدء تيار التشغيل | شروط البدء والحماية والتبديل |
| المعدات الإلكترونية | قد تكون حساسة لجودة الطاقة والانقطاعات | الحماية والمراقبة وتوافق النظام |
| الأحمال الصناعية المختلطة | تعمل عدة أنواع من التحميل في وقت واحد | حساب الأحمال وفصل الدوائر والتنسيق |
يمكن أن يؤدي تجاهل الظروف الحالية أو المؤقتة لبدء التشغيل إلى حدوث إزعاج أو صغر حجم النظام. وعلى العكس من ذلك، قد يؤدي الحجم الزائد المفرط إلى زيادة تكلفة المعدات وأبعاد الخزانة دون توفير فوائد تشغيلية ذات معنى.
ولذلك يجب أن يأخذ التصميم المتوازن في الاعتبار ظروف التشغيل الحالية والمتطلبات المستقبلية الواقعية.
تعد الحماية الكهربائية إحدى أهم وظائف مجموعة إمداد طاقة التيار المتردد. تساعد أجهزة الحماية على عزل الدوائر غير الطبيعية وتقليل التأثير المحتمل للأعطال الكهربائية.
ومع ذلك، فإن الحماية ليست سوى جزء واحد من التصميم العام. تلعب العلبة أيضًا دورًا مهمًا لأنها تحدد كيفية حماية المكونات الكهربائية من البيئة المحيطة ومدى أمان تفاعل الموظفين مع المعدات.
تشمل اعتبارات الضميمة الهامة ما يلي:
يمكن تكوين حلول إمداد طاقة التيار المتردد من HAGOE وفقًا لظروف التثبيت ومتطلبات العلبة وترتيبات الكابلات والمواصفات الكهربائية الخاصة بالمشروع. وهذا مفيد بشكل خاص عندما لا تتناسب المعدات القياسية الجاهزة مع القيود المادية أو الكهربائية للموقع.
يتم استخدام معدات إمداد طاقة التيار المتردد عبر مجموعة واسعة من الصناعات لأن معظم الأنظمة الكهربائية الصناعية والتجارية تتطلب واجهة يمكن التحكم فيها بين المصدر الوارد والأحمال الفردية.
التصنيع الصناعي:تستخدم مرافق الإنتاج مجموعات إمداد طاقة التيار المتردد للآلات وأنظمة التشغيل الآلي ومعدات التحكم والأحمال المساعدة والتوزيع الكهربائي المحلي. يمكن أن يؤدي التنظيم المناسب للدائرة إلى تسهيل استكشاف الأخطاء وإصلاحها وتقليل تأثير الأعطال الكهربائية الفردية.
الطاقة والبنية التحتية:قد تتطلب مشاريع البنية التحتية طاقة مساعدة يمكن الاعتماد عليها للمعدات الميدانية وأنظمة التحكم والغرف الكهربائية والمنشآت الداعمة الأخرى. قد تحتاج المعدات إلى تلبية رسومات المشروع المحددة والمتطلبات البيئية.
الاتصالات:تحتوي مرافق الاتصالات على أجهزة اتصال وتحكم حساسة تعتمد على التوزيع الكهربائي المنظم. يمكن أن توفر مجموعات إمداد طاقة التيار المتردد واجهات طاقة محمية للمعدات والأنظمة المساعدة.
الطاقة المتجددة:تحتوي مشاريع الطاقة الكهروضوئية وتخزين الطاقة على أنظمة فرعية كهربائية متعددة. يمكن استخدام معدات إمداد طاقة التيار المتردد للدوائر المساعدة، ومعدات التحكم المحلية، ووظائف الحماية، والتطبيقات الأخرى من جانب التيار المتردد.
الآلات والمعدات:يمكن دمج صناديق لوحة التيار المتردد المدمجة أو تركيبها جنبًا إلى جنب مع الآلات لتوفير الحماية المحلية والتبديل ونقاط الاتصال. يمكن أن يساعد ذلك الشركات المصنعة للمعدات على إنشاء بنية كهربائية أكثر تنظيماً.
شاركت شركة HAGOE Electric Technology Co., Ltd. في تصنيع المعدات الكهربائية وهندستها منذ عام 2008. وتغطي قدراتها البحث والتطوير والتصميم الهندسي والتصنيع والاختبار والمبيعات وخدمات التصدير.
بالنسبة للعملاء الذين يشترون معدات إمداد طاقة التيار المتردد، فإن قيمة الشركة المصنعة لا تقتصر على الخزانة الفعلية. غالبًا ما تتضمن متطلبات المشروع التكوين الكهربائي والرسومات واختيار المكونات وأبعاد العلبة والوثائق والتعبئة والتنسيق الفني. يمكن للشركة المصنعة القادرة على دعم هذه المراحل أن تساعد في تقليل فجوات الاتصال بين فرق الشراء والهندسة والتركيب والتشغيل.
تدعم HAGOE كلاً من المنتجات القياسية والحلول المخصصة. يشتمل نطاق إمداد طاقة التيار المتردد الخاص بها على لوحات إمداد طاقة التيار المتردد وصناديق لوحة التيار المتردد التي يمكن تهيئتها وفقًا لمتطلبات المشروع.
بالنسبة لمقاولي EPC والموزعين ومصنعي المعدات والمستخدمين الصناعيين في الخارج، يمكن أن يكون هذا النهج الموجه نحو المشروع مفيدًا بشكل خاص عندما لا تكون الأبعاد القياسية أو التكوينات الكهربائية القياسية كافية.
حتى مصدر طاقة التيار المتردد المصمم جيدًا يتطلب التثبيت الصحيح والفحص الروتيني. قبل التنشيط، يجب على الموظفين الكهربائيين المؤهلين التحقق من أن التركيب يتوافق مع الرسومات المعتمدة والمتطلبات المحلية المعمول بها.
يمكن أن يشمل برنامج التفتيش العملي ما يلي:
يجب تحديد فترات الصيانة وفقًا للمعدات وبيئة التشغيل ودورة العمل وتوصيات الشركة المصنعة واللوائح المعمول بها. يجب أن يتم إجراء أي فحص أو إصلاح يتعلق بالمعدات الكهربائية النشطة فقط من قبل موظفين مؤهلين بشكل مناسب باتباع إجراءات السلامة في الموقع.
يمكن للعديد من الأخطاء التي يمكن تجنبها أن تجعل مصدر طاقة التيار المتردد أكثر تكلفة أو أقل موثوقية من اللازم.
1. ما هو مصدر طاقة التيار المتردد؟
مصدر طاقة التيار المتردد هو مصدر كهربائي أو مجموعة مصممة لتلقي طاقة التيار المتردد أو التحكم فيها أو حمايتها أو توزيعها أو توصيلها إلى المعدات المتصلة. يمكن للوحات إمداد طاقة التيار المتردد الصناعية أن تجمع بين وظائف التوزيع والحماية والتبديل والقياس والاتصال.
2. ما هو الفرق بين لوحة إمداد طاقة التيار المتردد وصندوق لوحة التيار المتردد؟
تهدف لوحة إمداد طاقة التيار المتردد بشكل عام إلى ترتيب أكثر شمولاً لدوائر إدخال التيار المتردد والتوزيع والحماية والتحكم. عادةً ما يكون صندوق لوحة التيار المتردد أكثر إحكاما ومناسبًا لتوزيع الطاقة أو التحكم فيها على مستوى المعدات.
3. ما هي المعلومات التي يجب أن أقدمها عند طلب مصدر طاقة التيار المتردد؟
تتضمن المعلومات المفيدة جهد النظام، والتيار المقنن، وعدد الدوائر، وأنواع الأحمال، وبيئة التثبيت، ومتطلبات العلبة، واتجاه دخول الكابل، وطريقة التركيب، ومتطلبات المراقبة، والمعايير المطبقة، ورسومات المشروع. يمكن للرسم التخطيطي ذو السطر الواحد وقائمة التحميل أن يجعل التقييم الفني أسهل بكثير.
4. هل يمكن تخصيص مصدر طاقة التيار المتردد؟
نعم. اعتمادًا على المشروع، يمكن تكوين مصدر طاقة التيار المتردد حول التصنيفات الكهربائية، وكمية الدائرة، وأجهزة الحماية، وأبعاد العلبة، وتخطيط المكونات، وإدخال الكابل، وترتيب التركيب، ووظائف المراقبة، ولوحات الأسماء، ومتطلبات التوثيق.
5. أين يتم استخدام لوحات إمداد طاقة التيار المتردد بشكل شائع؟
وتشمل التطبيقات النموذجية التصنيع الصناعي، والبنية التحتية، والاتصالات، ومشاريع الطاقة المتجددة، وأنظمة التشغيل الآلي، وأنظمة الطاقة المساعدة، وتكامل الآلات.
6. ما أهمية اختيار العلبة؟
تحمي العلبة المكونات الكهربائية والأسلاك من الظروف البيئية والميكانيكية. يجب مراعاة الغبار والرطوبة ودرجة الحرارة وموقع التثبيت وتوجيه الكابل والوصول إلى الصيانة عند اختيار العلبة.
7. هل يمكن لشركة HAGOE دعم المشاريع الخارجية؟
توفر HAGOE الدعم الهندسي والتصديري للمشاريع القابلة للتطبيق، بما في ذلك الاستشارة الفنية والتصنيع المخصص ووثائق الجودة وتغليف الصادرات والتنسيق اللوجستي وتوجيه التثبيت والدعم الفني بعد البيع.
موثوقةمصدر طاقة التيار المترددهو أكثر من مجرد حاوية تحتوي على مكونات كهربائية. إنها واجهة مهمة بين مصدر الطاقة الأولي والمعدات النهائية، حيث تجمع بين توزيع الطاقة والحماية والعزل والتبديل والمراقبة والأسلاك المنظمة وفقًا لمتطلبات التطبيق.
يبدأ الحل الأكثر فعالية بفهم واضح للحمل الكهربائي وبيئة التركيب. يعد الجهد والتيار نقطتي بداية أساسيتين، ولكن يجب أيضًا تقييم خصائص الحمل وظروف الأعطال ومتطلبات العلبة وتوجيه الكابلات والوصول إلى الصيانة واحتياجات المراقبة والتوسع المستقبلي.
بالنسبة للمستخدمين الصناعيين، وشركات تصنيع المعدات، ومقاولي EPC، ومطوري البنية التحتية، ومرافق الاتصالات، ومشاريع الطاقة المتجددة، فإن العمل مع شركة تصنيع ذات خبرة يمكن أن يبسط هذه العملية.هاجويجمع بين الهندسة الكهربائية والتصنيع والاختبار والتخصيص ودعم التصدير لتطوير حلول إمدادات طاقة التيار المتردد لظروف المشروع المختلفة.
إذا كنت تقوم بتقييم لوحة إمداد طاقة التيار المتردد، أو صندوق لوحة التيار المتردد، أو حل مخصص لتوزيع طاقة التيار المتردد، فقم بتقديم المواصفات الكهربائية ومعلومات التحميل والرسومات ومتطلبات التثبيت إلى HAGOE.اتصل بنالمناقشة متطلبات مشروعك والعثور على تكوين عملي لمصدر طاقة التيار المتردد لتطبيقك.
