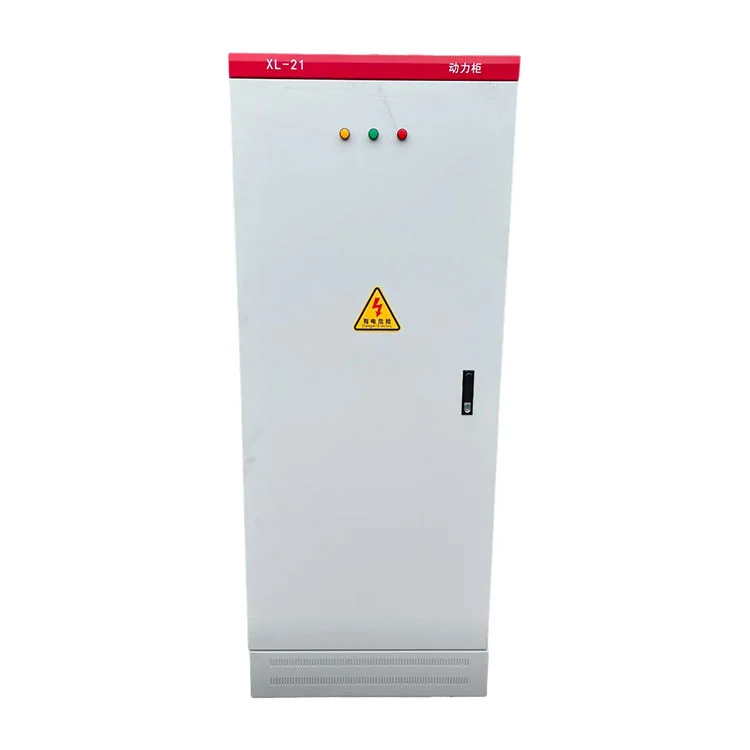

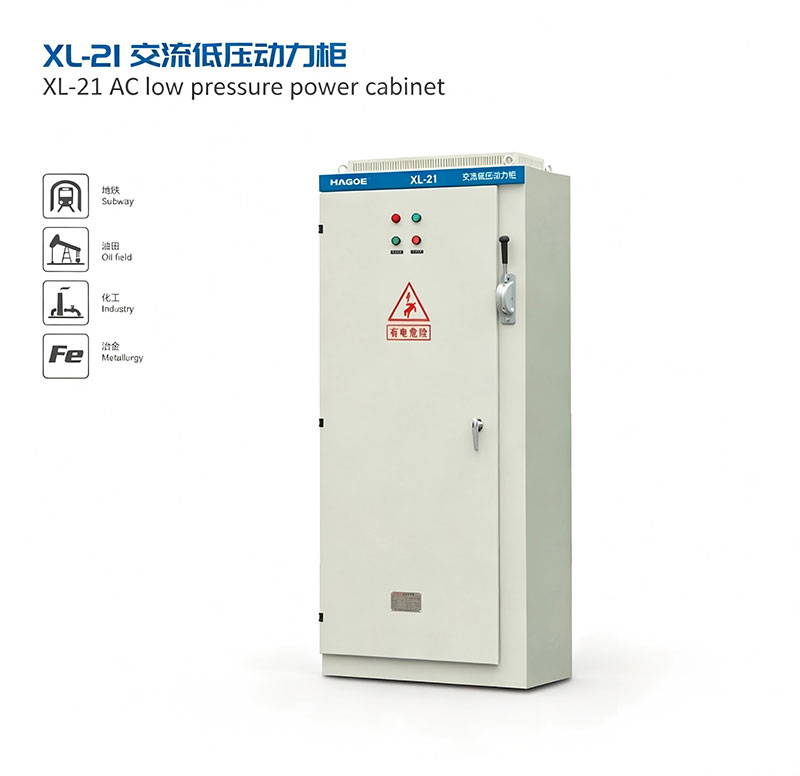

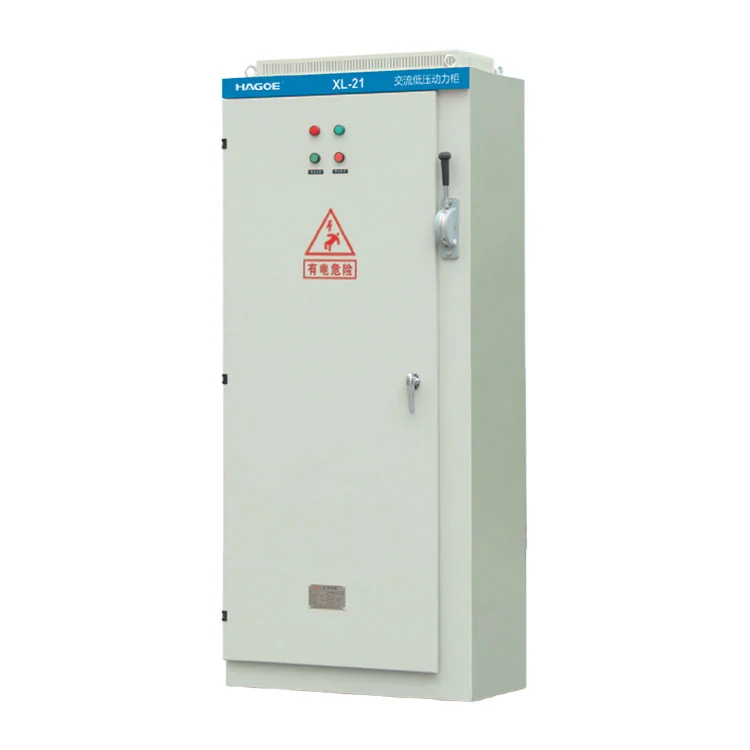

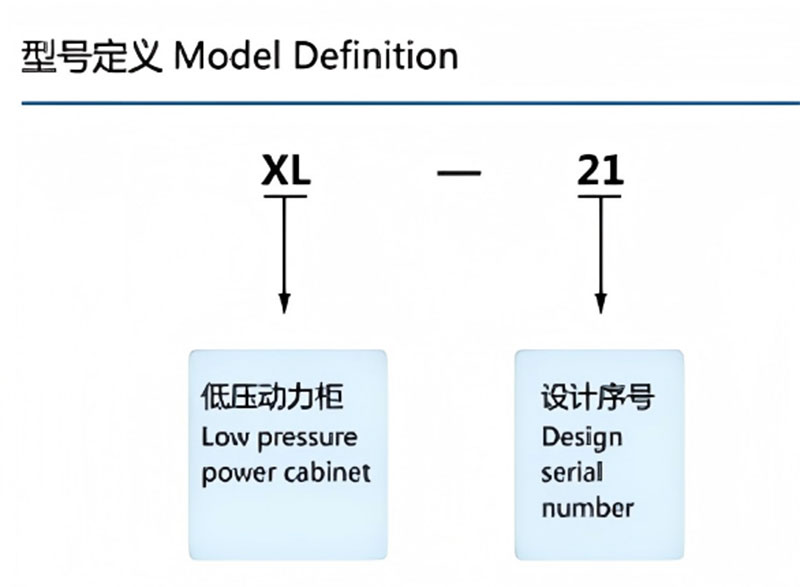

هاجو XL-21يعد AC Panel Box أحد حلول توزيع طاقة التيار المتردد ذات الجهد المنخفض المصممة للتطبيقات الصناعية والتجارية وتطبيقات البنية التحتية. تتميز بغلاف فولاذي مدلفن على البارد، وقضبان توصيل نحاسية ومكونات معيارية، ويمكن تخصيصها لمشاريع EPC والمصانع ومحطات الاتصالات وأنظمة الطاقة المتجددة.
الهاجو XL-21صندوق لوحة التيار المتردد عبارة عن لوحة توزيع تيار متردد ذات جهد منخفض من النوع الثابت مصممة لتوزيع الطاقة الإقليمية والطرفية في المصانع والمباني التجارية ومرافق الاتصالات وأنظمة الطاقة المتجددة وتطبيقات الطاقة المساعدة.

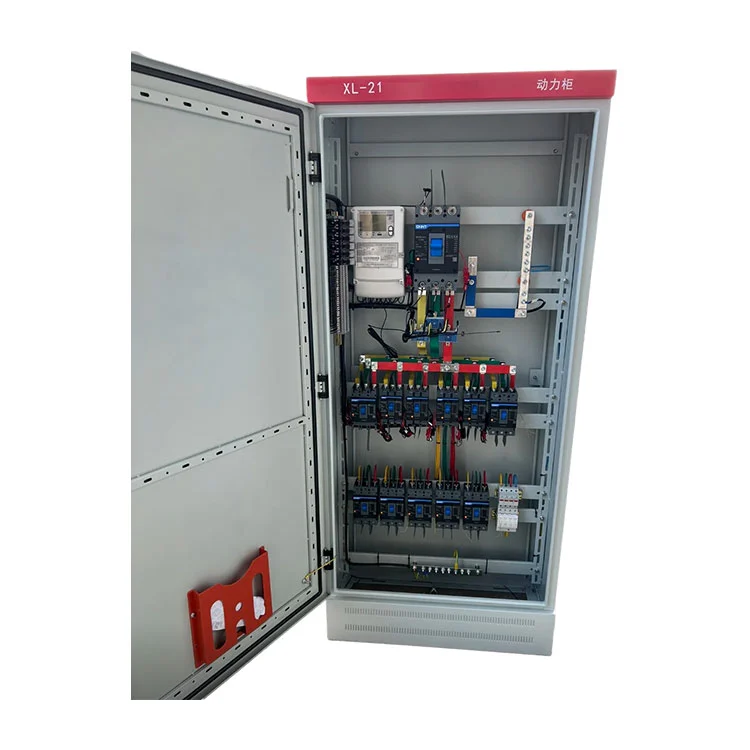

تتلقى اللوحة المنشأة220 فولت على مرحلة واحدةأو380 فولت ثلاث مراحليقوم بتزويد التيار المتردد وتوزيع الطاقة على دوائر صادرة متعددة من خلال جهاز الحماية الوارد ونظام قضبان التوصيل النحاسية وقواطع الدائرة الفرعية. اعتمادا على متطلبات المشروع، يمكن أن يشمل التجميع الداخليMCCBs، MCBs، RCCBs، SPDsوالعدادات ووحدات الاتصالات.
يتم تصنيع العلبة من الفولاذ المدلفن على البارد مع معالجة سطحية مطلية بالمسحوق. متفرققضبان التوصيل N وPEيمكن توفيرها للحفاظ على ترتيب أرضي محايد ووقائي واضح.IP30مناسب للتركيبات الداخلية القياسية، بينماIP54/IP55يمكن تحديد التكوينات للتطبيقات التي تتطلب حماية أعلى للعلبة.
لا يقتصر صندوق لوحة التيار المتردد على تكوين خزانة ثابتة واحدة. يمكن لشركة HAGOE تحديد أبعاد العلبة والسعة الواردة وكمية الدائرة الصادرة وترتيب إدخال الكابل واختيار المكونات وفقًا لمتطلبات العميلمخطط أحادي الخط (SLD)وقائمة التحميل وشروط التثبيت والمواصفات الفنية.
هذا التكوين القائم على المشروع يجعل المنتج مناسبًا لـمقاولو EPCومتكاملو الأنظمة الكهربائية والمستخدمون الصناعيون وعملاء OEM الذين يحتاجون إلى أكثر من مجرد صندوق توزيع جاهز للاستخدام.
تستقبل لوحة توزيع طاقة التيار المتردد مصدر التيار المتردد ذي الجهد المنخفض وتوزعه من خلال جهاز الحماية الرئيسي ونظام قضيب التوصيل النحاسي إلى دوائر صادرة متعددة مستقلة.
يمكن للدوائر الفردية توفير معدات الإنتاج وأنظمة الإضاءة ومعدات التحكم ومعدات الاتصالات والأحمال المساعدة الأخرى. بالنسبة لمشاريع المصانع، يمكن تحديد تقييمات وكميات الدوائر الصادرة وفقًا لقائمة حمل المعدات.
يمكن أيضًا استخدام اللوحة كوحدة توزيع تيار متردد محلية على جانب الإخراجأنظمة UPSأوالعاكسون الشمسيةبشرط أن تتم مطابقة المعلمات الكهربائية ومتطلبات الحماية بشكل صحيح.
يمكن تجهيز اللوحة بـإم سي بي إس، إم سي بي إسوأجهزة حماية الدوائر الأخرى وفقًا لنظام حماية المشروع. يوفر القاطع الرئيسي الوارد العزل والحماية لوحدة التوزيع، بينما تحمي القواطع الصادرة الدوائر الفردية من الحمل الزائد وظروف الدائرة القصيرة.
RCCBيمكن إضافة الحماية حيث تكون الحماية الحالية المتبقية مطلوبة. يمكن اختيار العلامات التجارية للمكونات وفقًا لمواصفات العميل ومعايير المشروع ومتطلبات الشراء.
للتطبيقات المنزلية، المكونات الكهربائية مع المعمول بهاشهادة سي سي سييمكن تحديدها. بالنسبة لمشاريع التصدير، يمكن اختيار العلامات التجارية الصينية أو العالمية حسب المعيار الفني المطلوب.
يمكن تكوين صندوق توزيع التيار المتردد بشكل منفصلقضبان التوصيل N وPEللحفاظ على ترتيب واضح ومحايد للأرض. يتم توصيل العلبة المعدنية بنظام الأرض الواقي كجزء من تكوين التأريض للوحة.
لمرافق الاتصالات وخزائن الطاقة الخارجية وأنظمة التحكم وتطبيقات الطاقة المتجددة،SPDيمكن إضافة الحماية من زيادة التيار وفقًا لمتطلبات المشروع.
يجب تحديد نوع SPD وتكوينه بناءً على النظام الكهربائي وترتيب التأريض وبيئة التثبيت والمعايير المحلية المعمول بها.
الXL-21هو جهاز توزيع تيار متردد منخفض الجهد ولا يقوم بتحويل الجهد.
دعم التكوينات القياسية:
يجب تركيب اللوحة في نظام كهربائي حيث تم بالفعل إنشاء جهد الإمداد. إذا كان تحويل الجهد أو العزل الكهربائي مطلوبًا، فيمكن لشركة HAGOE توفير المحول المقابل أو معدات إمداد الطاقة بشكل منفصل.
بالنسبة للمشاريع التي تتطلب الحصول على البيانات الكهربائية، فإنXL-21يمكن دمج الفولتميتر أو الأميتر أو عدادات الطاقة أوهاغو HG-ZJوحدة مراقبة التيار المتردد.
اعتمادا على التكوين المحدد، يمكن لنظام المراقبة جمع المعلمات بما في ذلك الجهد والتيار والتردد والطاقة واستهلاك الطاقة. معRS485/مودبوسالاتصالات، ويمكن ربط البيانات التي تم جمعها لنظام إدارة المباني، سكاداأو غيرها من منصات المراقبة الصناعية.
هذا الخيار مناسب للمصانع وغرف الاتصالات ومرافق التشغيل الآلي والمنشآت الأخرى التي تتطلب مراقبة كهربائية مركزية.
| رقم سري | المشاريع | وحدة | بيانات |
|---|---|---|---|
| 1 | الجهد المقدر للدائرة الرئيسية | V | ايه سي 380 |
| 2 | تصنيف جهد الدائرة المساعدة | V | أس 220، 380 |
| 3 | التردد المقدر | هرتز | 50 |
| 4 | تصنيف الجهد العزل | V | 660 |
| 5 | التصنيف الحالي | A | ≥800 |
ملحوظة:إذا تجاوزت ظروف التشغيل الفعلية المتطلبات المذكورة أعلاه، فيرجى استشارة شركتنا للحصول على التأكيد الفني.
يمكن استخدام صندوق لوحة التيار المتردد لتوزيع الطاقة الإقليمية في ورش الإنتاج وغرف المعدات والمرافق المساعدة. يقوم بتوزيع الطاقة من نظام الجهد المنخفض الأولي إلى معدات الإنتاج والإضاءة وأجهزة التحكم والأحمال المساعدة.
بالنسبة لمشاريع المصانع الأكبر حجمًا، يمكن تكوين تقييمات وكميات الدوائر الصادرة وفقًا لقائمة حمل المعدات.
بالنسبة لغرف الاتصالات وخزائن طاقة الاتصالات الخارجية، فإنXL-21يمكن أن تكون بمثابة وحدة توزيع التيار المتردد والفروع.
حماية أعلى الضميمة،SPDويمكن تحديد المراقبة الذكية وفقًا لبيئة التثبيت ومتطلبات المشروع.
الXL-21يمكن تركيبها على جانب التيار المتردد لمحولات الطاقة الشمسية، وجانب الإخراجأنظمة UPSوغيرها من أنظمة التوزيع المساعدة للطاقة المتجددة.
يوفر الاختيار الصحيح لأجهزة الحماية الواردة والصادرة العزل وحماية الدائرة بين معدات الطاقة والأحمال النهائية.
بالنسبة للمشاريع التي تتطلب توزيع مكيف هواء إضافي، فإنXL-21يمكن أن تؤدي واجبات التوزيع النهائية المدمجة.
ل35 كيلو فولت – 500 كيلو فولتالمحطات الفرعية والتطبيقات ذات متطلبات الطاقة الأعلى لخدمة المحطة، توفر HAGOE أيضًالوحة إمداد طاقة التيار المتردد من سلسلة HJP، والذي يتم وضعه كنظام طاقة تيار متردد مخصص لخدمة المحطة.
شركة هاجو للتكنولوجيا الكهربائية المحدودةيقع مقرها في ونتشو، تشجيانغ، الصين. أنشئت في2008، تعمل الشركة في تطوير وتصنيع أنظمة إمداد الطاقة والمفاتيح الكهربائية ذات الجهد المنخفض والمعدات الكهربائية ذات الصلة.
وقد سجلت HAGOE رأس المال21 مليون يوان، القوى العاملة50-99 موظفًاو34 براءة اختراع.

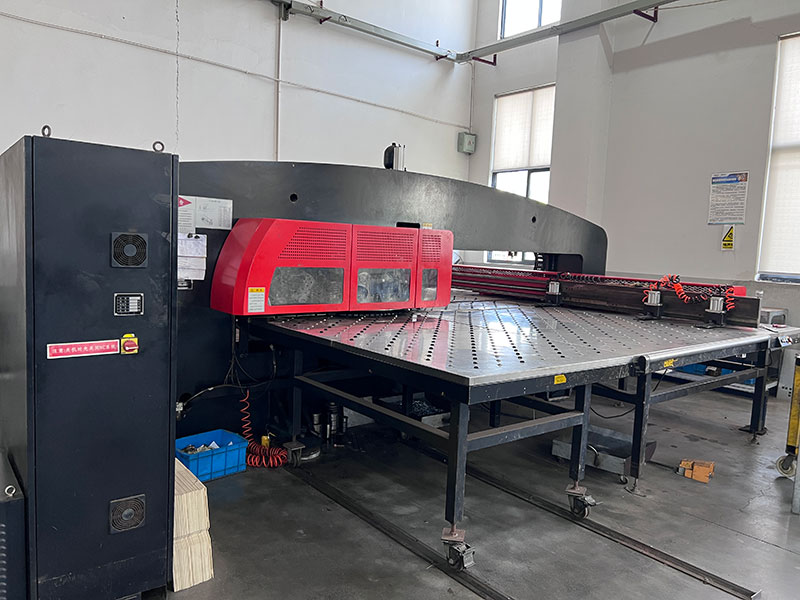

يغطي إنتاج صندوق لوحة التيار المتردد العمليات الرئيسية بما في ذلك تصنيع الصفائح المعدنية وطلاء المسحوق ومعالجة قضبان التوصيل النحاسية وتركيب المكونات الكهربائية والأسلاك والفحص النهائي.
يسمح الحفاظ على هذه العمليات ضمن نظام التصنيع الخاص بـ HAGOE للشركة بتعديل أبعاد الخزانة والتكوينات الداخلية وفقًا لرسومات العملاء وقائمة مكونات الصنف للمشروع بدلاً من تقييد المشترين بالتكوينات القياسية الثابتة.
كلXL-21تخضع اللوحة لفحص روتيني من المصنع قبل الشحن. اعتمادًا على التكوين ومتطلبات المشروع، يمكن أن يشمل الفحص مقاومة العزل، وتحمل العزل الكهربائي، وتشغيل الكسارة، والتحقق من الأسلاك، والفحوصات الوظيفية.
يمكن توفير المستندات ذات الصلة مثل مخططات الأسلاك وسجلات الاختبار ووثائق المشروع وفقًا لمتطلبات الطلب لدعم التثبيت والتشغيل والصيانة.
شركة هاجو للتكنولوجيا الكهربائية المحدودة.تدير أنظمة إدارة معتمدة تغطي إدارة الجودة والإدارة البيئية والصحة والسلامة المهنية.
تشمل شهادات نظام الإدارة الحالية للشركة ما يلي:
يغطي النطاق المعتمد إنتاج خزانات إمداد الطاقة DC، وأنظمة الطاقة المتكاملة AC/DC، وأنظمة UPS، والمفاتيح الكهربائية، والمحطات الفرعية، وخزائن التحكم PLC، وأنظمة طاقة الاتصالات، وتجميعات المفاتيح الكهربائية ذات الجهد المنخفض.
بالنسبة لمشاريع لوحات طاقة التيار المتردد، يمكن اختيار المكونات الكهربائية الفردية بما يتناسب مع ذلكشهادة سي سي سيأو متطلبات الامتثال الأخرى المحددة من قبل العميل. يجب تأكيد حالة الاعتماد الخاصة باللوحة الكاملة مقابل التكوين الفعلي للمنتج ووثائق الاعتماد ذات الصلة.
الXL-21تم تصميمه لتصنيع المعدات الأصليةوEPCالعملاء يشترون معدات التوزيع وفقًا لمتطلبات المشروع المحددة.
يمكن لـ HAGOE تكوين اللوحة بناءً على ما يلي:
يمكن أن يشمل التخصيص أبعاد العلبة، واتجاه دخول الكابل، وتصنيف القاطع الرئيسي، وكمية الدائرة الصادرة، ومواصفات قضبان التوصيل النحاسية، والعدادات،SPD, RCCBووحدات الاتصال ولون العلبة ومعلومات اللوحة.
بالنسبة للمشاريع الخارجية، يمكن لشركة HAGOE أيضًا توفير علامة تجارية محايدة، وعلامة تجارية للعملاء، وملصقات متعددة اللغات، ووثائق فنية.
يمكن أن تشتمل عبوات التصدير القياسية على طبقة مطاطية وحواجز حماية للزوايا وصناديق خشبية لتقليل مخاطر التطويق وتلف السطح أثناء النقل.
بالنسبة للمشاريع الكبيرة، تكون مهلة الإنتاج النموذجية تقريبًا15-25 يوم عملبعد تأكيد الرسم الفني. تعتمد المهلة الفعلية على تكوين اللوحة وكمية الطلب وتوافر المكونات وجدول الموافقة الفنية.
يدعم HAGOE شروط التجارة الدولية مثلفوبوسيفويمكن أن توفر جزئيةكد/سكددعم التجميع للمشاريع الخارجية عند الحاجة.
لمقاولو EPCومتكاملي الأنظمة والمستخدمين النهائيين الصناعيين، توصي HAGOE بتقديم المعلومات التالية خلال مرحلة طلب عرض الأسعار:
بعد تلقي المعلومات الفنية، يمكن لشركة HAGOE إعداد تكوين اللوحة المقابلة وتقديم رسومات GA وقوائم المكونات الرئيسية والمواصفات الفنية وعروض الأسعار التجارية.
يبدأ الإنتاج بعد تأكيد الرسم الفني، يليه فحص المصنع واختباره وفقًا لتكوين المنتج المطبق ومتطلبات المشروع.
الهاجو XL-21عبارة عن لوحة توزيع تيار متردد منخفضة الجهد قابلة للتكوين ومصممة وفقًا لمتطلبات المشروع الفعلية بدلاً من تكوين صندوق عام ثابت.
وهي مجهزة لتوزيع أجهزة تكييف الهواء الإقليمية والطرفية في المصانع ومرافق الاتصالات وأنظمة الطاقة المتجددة والمباني التجارية وأنظمة الطاقة الصناعية المساعدة.
بالنسبة للتطبيقات التي تتطلب نظام طاقة تيار متردد مخصصًا لخدمة المحطة، وخاصة مشاريع المحطات الفرعية، توفر HAGOEلوحة إمداد طاقة التيار المتردد من سلسلة HJPكحل لخدمة المحطة على مستوى أعلى.
مع خبرة التصنيع التي يعود تاريخها إلى2008، قاعدة إنتاج ونتشو،آيزو 9001/14001/45001أنظمة الإدارة ومجموعة واسعة من منتجات إمدادات الطاقة والمفاتيح الكهربائية ذات الجهد المنخفض، توفر HAGOE التخصيص الفني ودعم OEM لمشتري المشاريع المحليين والدوليين.
يجب أن يعتمد التصنيف على قائمة الأحمال الفعلية والحد الأقصى لتيار التشغيل والتوسع المستقبلي وسعة الكابل وتنسيق الحماية - وليس فقط إجمالي الحمل المتصل. يمكن لـ HAGOE تكوين الكسارة الواردة وشريط التوصيل والدوائر الصادرة وفقًا لما يناسبكSLDومتطلبات تحميل المشروع.
نعم. تقوم HAGOE بتكوين اللوحة وفقًا للمشروعSLDوقائمة التحميل ومساحة التثبيت والمواصفات الفنية. أبعاد العلبة، تقييمات الكسارة، الدوائر الصادرة، مدخل الكابل، العدادات،SPD, RCCBويمكن تخصيص وحدات الاتصال.
يجب أن تتطابق قدرة كسر الكسارة مع تيار الدائرة القصيرة المحتمل عند نقطة التثبيت. قد تستخدم التكوينات النموذجية4 كيلو أمبير، 6 كيلو أمبيرأو10 كيلو أمبيرالقواطع، ولكن يجب تأكيد الاختيار النهائي من متطلبات التصميم والحماية الكهربائية للمشروع.
تم تصميم صندوق لوحة التيار المتردد بشكل أساسي لتوزيع التيار المتردد الإقليمي والطرفي منخفض الجهد في المصانع والمباني وأنظمة الاتصالات وأنظمة UPS. السلسلة اتش جي بييتم وضعه كنظام طاقة تيار متردد لخدمة المحطة للمحطات الفرعية والمرافق الصناعية، مع وظائف مثل النقل ثنائي المصدر وتوزيع خدمة المحطة.
نعم. الXL-21يمكن تهيئتها معSPD, RCCB، عدادات الطاقة وهاغو HG-ZJوحدة المراقبة.RS485/مودبوسالاتصال متاح لتوصيل البيانات الكهربائية إلىنظام إدارة المباني, سكاداأو غيرها من أنظمة المراقبة.
نعم، مع مراعاة الظروف الكهربائية والميكانيكية الموجودة في الخزانة. يمكن لـ HAGOE تقييم الأبعاد الأصلية ومواصفات الكسارة ومواضع دخول الكابل وكمية الدائرة وSLDلتحديد ما إذا كانت هناك حاجة إلى استبدال مباشر أو خزانة معدلة.

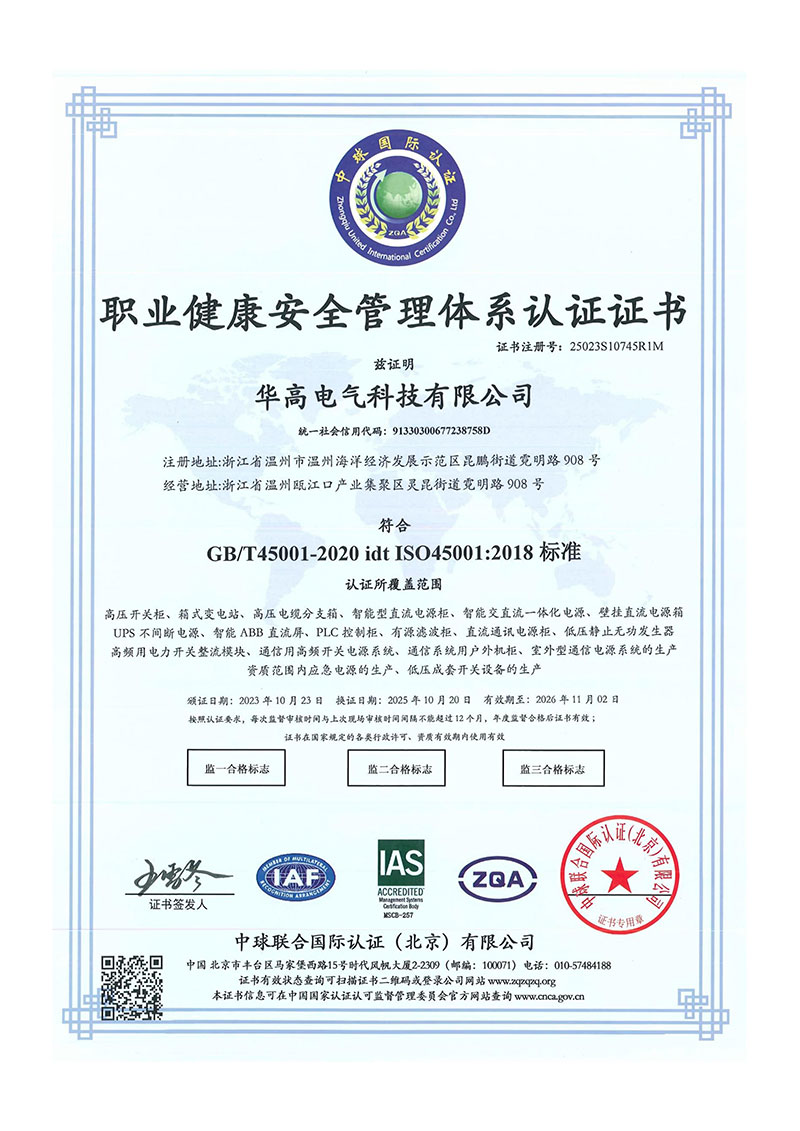

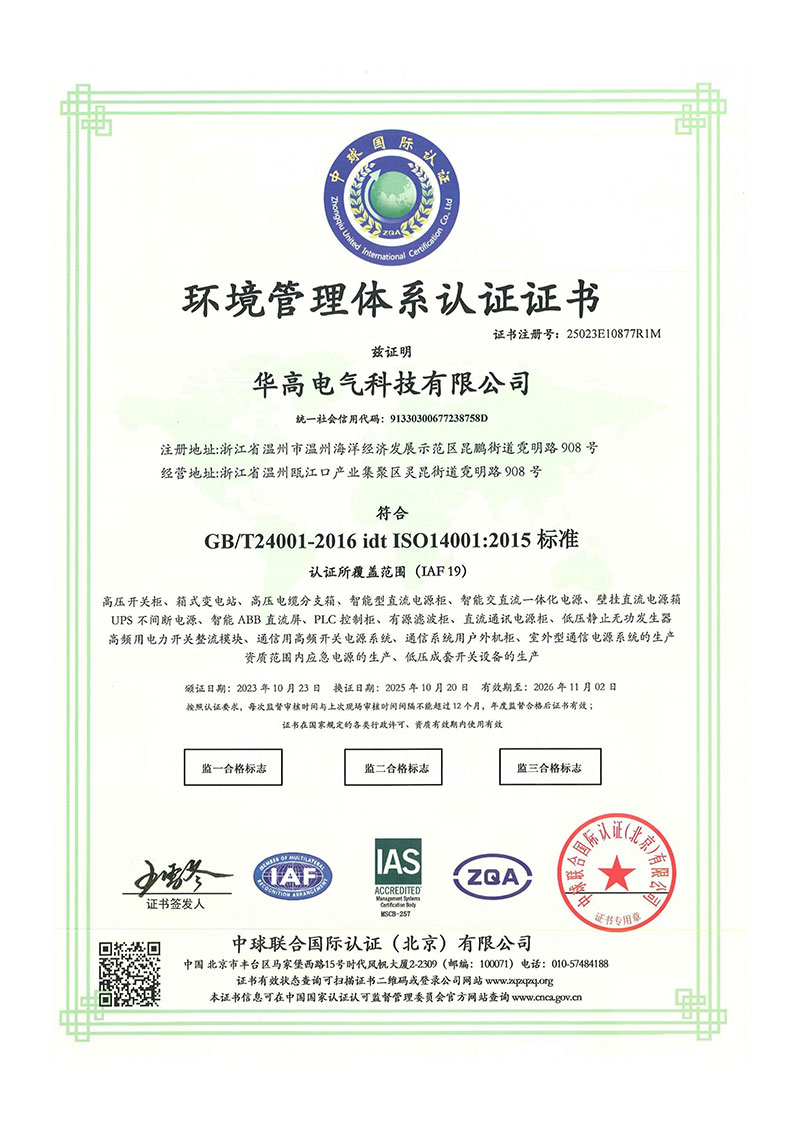

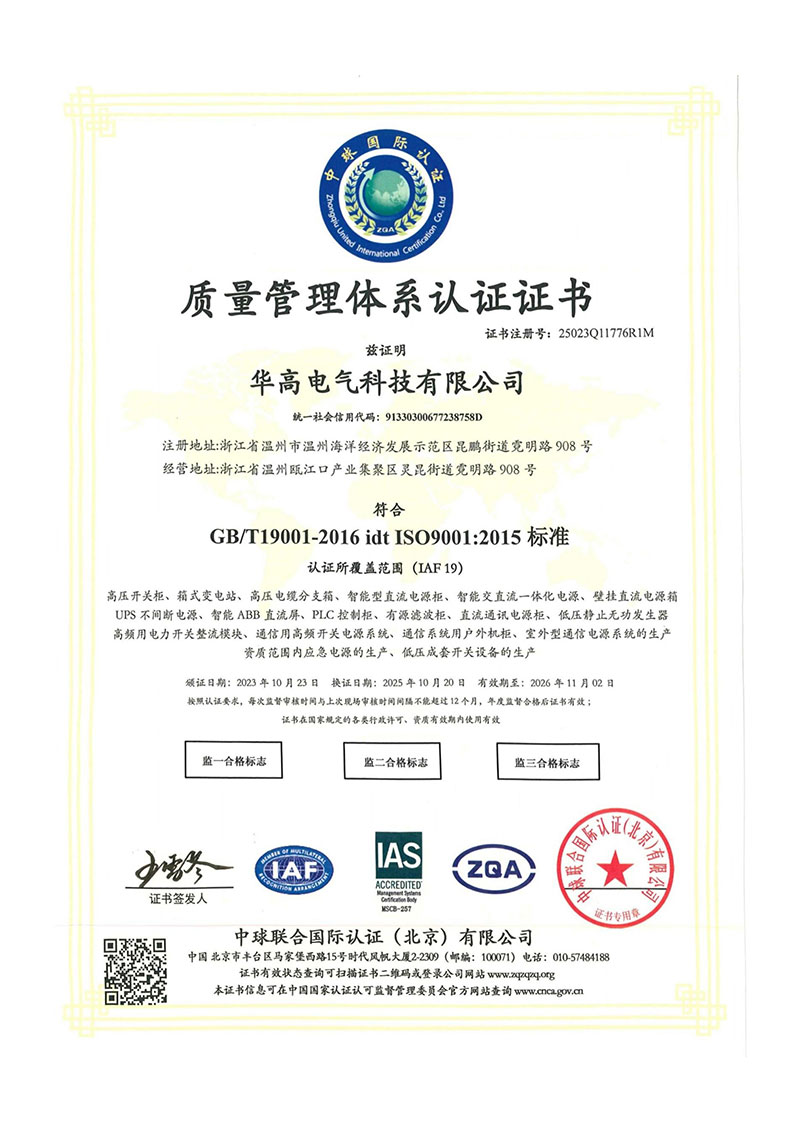

أنظمة إدارة التصنيع في HAGOE معتمدة لـالأيزو 9001:2015, الأيزو 14001:2015والأيزو 45001:2018. ويمكن أيضًا اختيار المكونات الكهربائية الفردية بما يتناسب مع ذلكشهادة سي سي سي. يجب تأكيد شهادة اللوحة الكاملة وفقًا للتكوين الفعلي.
للحصول على عرض أسعار دقيق، يرجى تقديم جهد/تردد النظام،SLDوقائمة التحميل والسعة الواردة ومتطلبات الدوائر الصادرة وطريقة التثبيت وتصنيف IP والعلامات التجارية للمكونات المفضلة. يمكن لشركة HAGOE بعد ذلك إعداد التكوين المناسب والرسومات وقائمة مكونات الصنف (BOM) وعروض الأسعار.
