يمكن تكوين لوحة إمداد طاقة التيار المتردد بإمدادات واردة مزدوجة للتيار المتردد حيث يتطلب المشروع مصدرًا بديلاً للأحمال المساعدة. يمكن اختيار النقل التلقائي أو اليدوي وفقًا لنظام التحكم، مع دمج التشابك الميكانيكي والكهربائي عند الحاجة لمنع حالة الإغلاق المتزامنة غير المناسبة. يتم تأكيد منطق النقل والتقييم الوارد وترتيب التحكم وفقًا للرسومات الكهربائية للمشروع ومتطلبات الحمل.
يمكن تجهيز القسم الصادر بقواطع دوائر مختارة وفقًا لخصائص الحمل ومتطلبات الحماية. وهذا يسمح بحماية فرعية منفصلة للأحمال المساعدة مثل معدات الحماية وأنظمة التشغيل الآلي ومعدات الاتصالات والإضاءة. يجب تحديد السعة الواردة وتقييمات الكسارة وعدد الدوائر الصادرة وقدرة الكسر وفقًا لجدول أحمال المشروع ومعلمات الدائرة القصيرة المتاحة بدلاً من استخدام تكوين ثابت.
اعتمادًا على متطلبات المراقبة، يمكن لسلسلة HJP أن تشتمل على عدادات رقمية لقياس الجهد والتيار والتردد وعامل الطاقة ثلاثي الطور. بالنسبة للمشاريع التي تتطلب الاتصال بنظام المراقبة الإشرافية،الاتصالات RS485 ومودبوسيمكن تهيئتها بأجهزة مراقبة متوافقة. تعتمد وظائف الاتصال المتاحة على جهاز القياس المحدد وبنية النظام الشاملة.
يمكن تكوين لوحة توزيع الطاقة AC من سلسلة HJP بأجهزة حماية من زيادة التيار، ومؤشرات الإنذار، ومكونات الحماية ذات الصلة وفقًا للتصميم الكهربائي للمشروع. يجب تحديد ترتيب الحماية النهائي بناءً على جهد النظام وتكوين التأريض وخصائص الحمل والمعايير المحلية المعمول بها لضمان التوافق بين أجهزة الحماية والنظام الكهربائي.
| المعلمة التقنية | مواصفة |
|---|---|
| الجهد المقنن | 380/220 فولت تيار متردد ±20% |
| التردد المقدر | 50 هرتز / 60 هرتز |
| عدد خطوط إدخال التيار المتردد | 1 أو 2 |
| جهد العزل | 1000 فولت |
| تصنيف قصير الوقت الصمود الحالي | > 40 كيلو أمبير (جذر متوسط المربع) |
| تصنيف الذروة الصمود الحالي | 100 كيلو أمبير |
| درجة الحماية | IP30 أو أعلى |
| هيكل اللوحة | نوع PK-10 |
| أبعاد الخزانة (العرض × العمق × الارتفاع) | 800 × 600 × 2260 ملم أو 2360 ملم |
يجب أن يعتمد اختيار لوحة إمداد طاقة التيار المتردد على ترتيب الإمداد الوارد، وسعة الحمولة، والدوائر الصادرة، ومتطلبات الحماية، وبنية المراقبة. بالنسبة للأنظمة المساعدة للمحطات الفرعية التي تتطلب مصدرًا بديلاً، يمكن النظر في الإمدادات الواردة المزدوجة مع النقل التلقائي.
للتوزيع الصناعي العام، يمكن اختيار التكوين الوارد والصادر وفقًا للأحمال المتصلة.
قبل عرض الأسعار، يمكن لشركة HAGOE مراجعة معلومات العميلرسم تخطيطي أحادي الخط، وجدول التحميل، والجهد المقنن، وترتيب الإمداد الوارد، وعدد الدوائر الصادرة، وأبعاد الخزانة، ومتطلبات المراقبةلتحديد التكوين المطلوب.
تم تصميم سلسلة HJP للتطبيقات الكهربائية والصناعية التي تتطلب توزيع طاقة التيار المتردد الإضافي.
فيالمحطات الفرعية ومحطات الطاقةويمكنها توفير أحمال خدمة المحطة بما في ذلك معدات الحماية والأتمتة والاتصالات والتحكم والإضاءة.
فيمرافق التصنيع الصناعي، يمكن استخدامه في غرف التحكم وغرف MCC وغيرها من مناطق التوزيع المساعدة ذات الجهد المنخفض.
لمشاريع EPC في الخارجيمكن تكييف بناء الخزانة والمكونات الكهربائية ووظائف المراقبة وفقًا للمتطلبات الكهربائية المحلية ورسومات المشروع المعتمدة.
تعتبر شركة China HAGOE Electric موردًا مؤهلاً لشركة State Grid Corporation الصينية، وChina Southern Power Grid، وGuangdong Power Grid. لقد اجتازت منتجات الشركة شهادات شبكة الدولة ذات الصلة وتم اختيارها بنجاح من خلال مشاريع العطاءات التي نظمتها أنظمة شبكات الطاقة. توفر شركة HAGOE Electric منتجات عالية الجودة ومستقرة وموثوقة لإعادة بناء شبكة الطاقة وتحديثها وأمن الكهرباء.
يوفر HAGOE التخصيص القائم على المشروع لـمقاولو EPC، والموزعون في الخارج، ومتكاملو الأنظمة الكهربائية، والمستخدمون الصناعيون. اعتمادًا على المتطلبات الفنية المؤكدة، يمكن تكييف سلسلة HJP من حيث أبعاد الخزانة، والترتيب الوارد، والدوائر الصادرة، والقواطع والعدادات، ووحدات المراقبة، وواجهات الاتصال، وتكوين شريط التوصيل، ومدخل الكابل، ولوحات أسماء OEM.
بالنسبة للمشاريع الخارجية، يمكن لـHAGOE أيضًا التنسيقالوثائق الفنية، وتغليف الصادرات، ووضع العلامات متعددة اللغات، والدعم اللوجستي الدوليوفقا لنطاق العرض المتفق عليه.

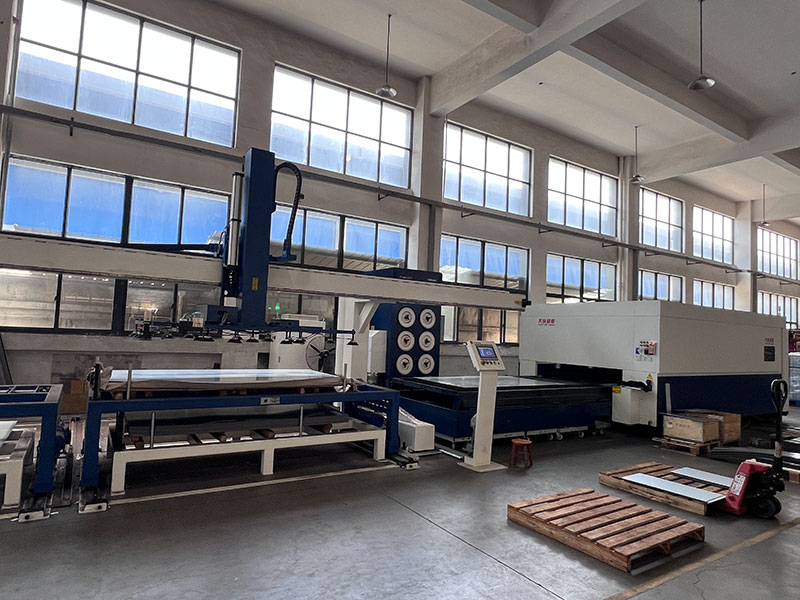

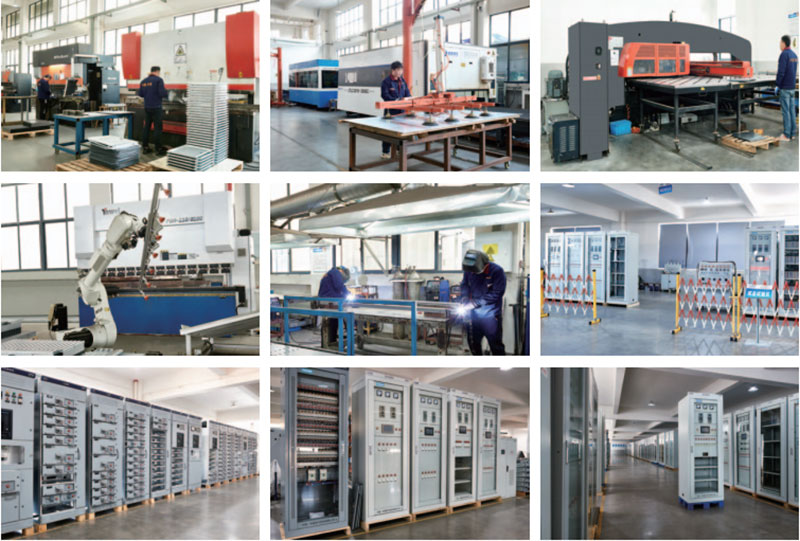

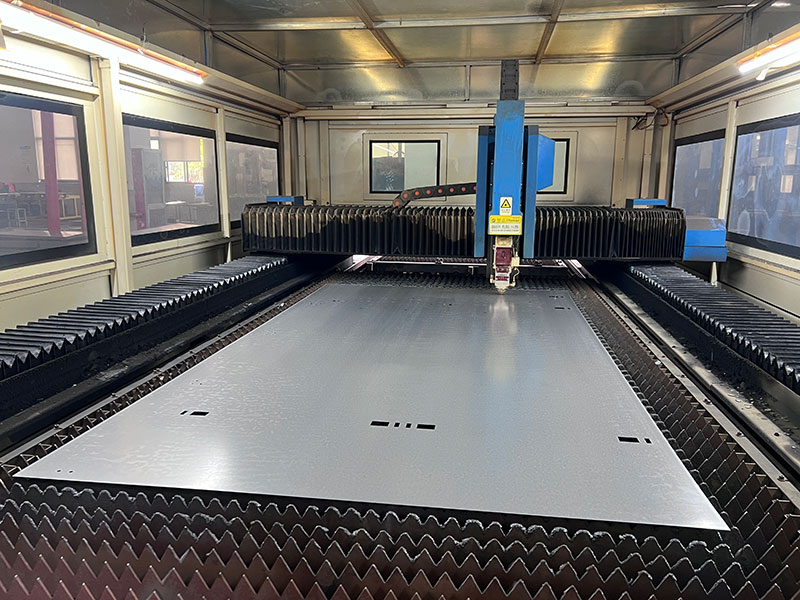

تقوم شركة HAGOE بدمج البحث والتطوير وتصنيع الصفائح المعدنية والتجميع الكهربائي واختبار المنتج داخل نظام التصنيع الخاص بها. تم تجهيز قاعدة الإنتاج بآلات القطع بالليزر TRUMPF، وآلات الثني AMADA CNC، وآلات التثقيب البرجية CNC، ومعدات القص الدقيقة لتصنيع الخزانات الكهربائية. تغطي عمليات التجميع بناء الخزانة، ومعالجة قضبان التوصيل، والأسلاك الكهربائية، وتركيب المكونات، تليها عمليات فحص الأداء الكهربائي المطبقة قبل الشحن.
بالنسبة للوحة إمداد الطاقة بالتيار المتردد من سلسلة HJP، تركز مراقبة الجودة على بناء الخزانة، وأعمال التوصيل والأسلاك، وتركيب المكونات، ووظائف الحماية، والأداء الكهربائي. تقوم شركة HAGOE أيضًا بتشغيل أنظمة اختبار الشيخوخة الذكية، ومعدات اختبار الأداء الكهربائي، وأنظمة اختبار EMC، وغرف اختبار الحرارة الرطبة العالية والمنخفضة الحرارة، ومعدات اختبار IP. يتم تطبيق إجراءات الاختبار المناسبة وفقًا لنوع المنتج ومتطلبات المشروع.

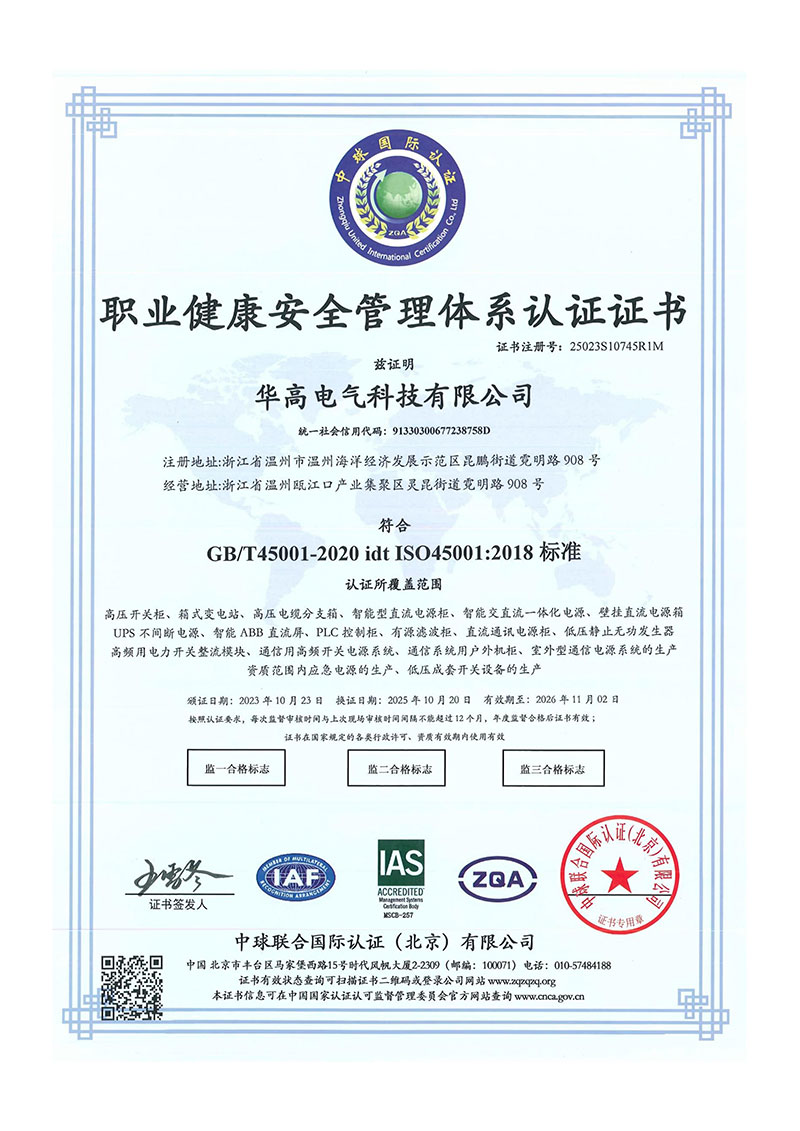

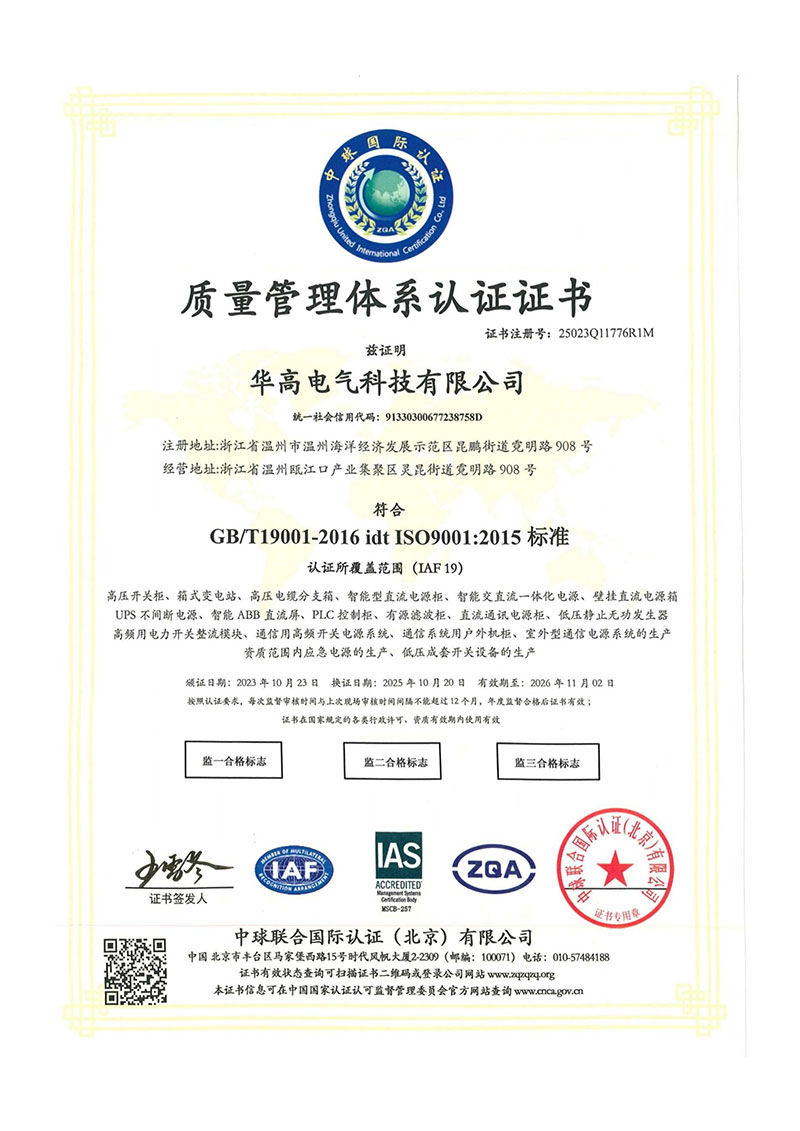

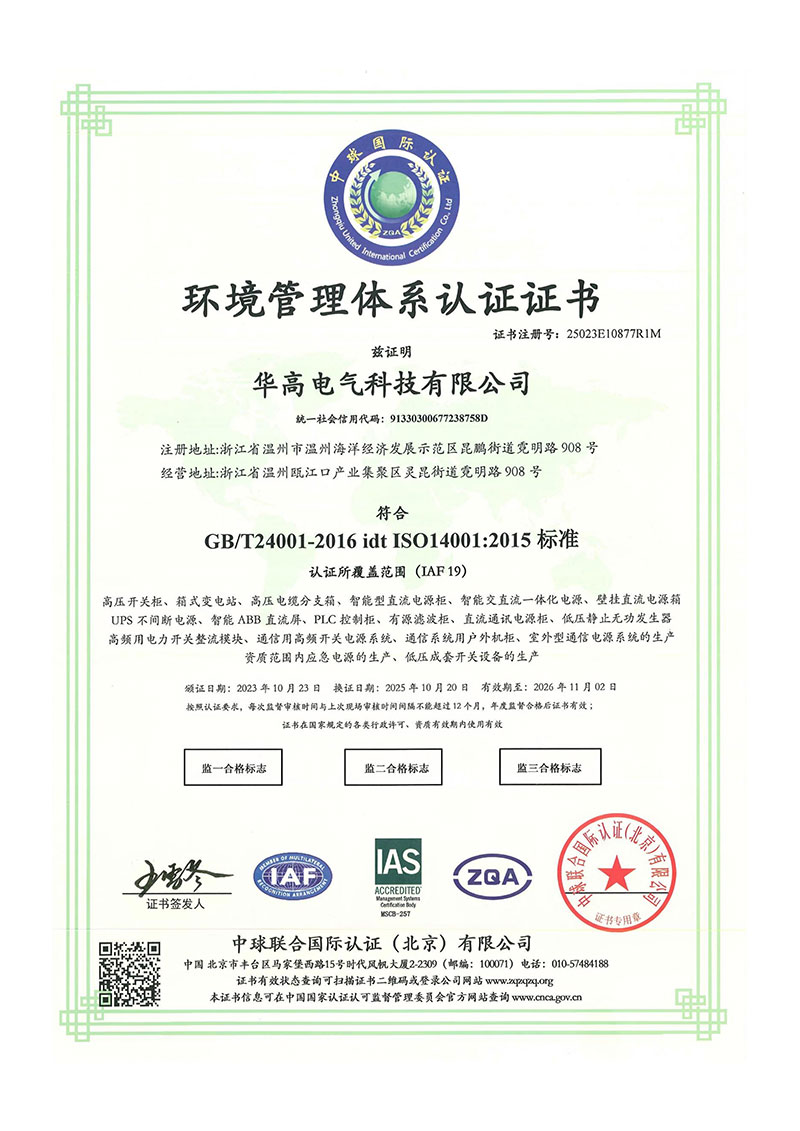

أنظمة إدارة التصنيع في HAGOE معتمدة لـآيزو 9001:2015، آيزو 14001:2015، آيزو 45001:2018. شهادة نظام إدارة الجودة ISO 9001 هيرقم 25023Q11776R1M، شهادة نظام الإدارة البيئية ISO 14001 هيرقم 25023E10877R1Mوشهادة نظام إدارة الصحة والسلامة المهنية ISO 45001رقم 25023S10745R1M.
يغطي النطاق المعتمد المنتجات بما في ذلك خزانات إمداد الطاقة DC، وأنظمة الطاقة المتكاملة AC/DC، وأنظمة UPS، والمفاتيح الكهربائية، وخزائن التحكم PLC، وأنظمة طاقة الاتصالات، وتجميعات المفاتيح الكهربائية ذات الجهد المنخفض.
بالنسبة لتكوينات HJP المحددة، يمكن استخدام الوثائق القابلة للتطبيق مثلCCC، CE، CB، RoHS، أو تقارير اختبار المنتجيمكن توفيرها وفقًا للتكوين الفعلي ومتطلبات سوق الوجهة.
تقوم شركة HAGOE بإعداد عبوات التصدير وفقًا لأبعاد الخزانة وطريقة النقل ومتطلبات الوجهة. قد تشمل الحماية القياسية فيلمًا ممتدًا، وحماية للزوايا، وصناديق خشبية، مع تأكيد هيكل التغليف النهائي وفقًا لشروط الطلب والشحن.
يمكن توفير الطلبات الخارجية تحتشروط فوب أو سيف، بالإضافة إلى مستندات التصدير والأدلة الفنية ومخططات الأسلاك وملصقات المنتجات متعددة اللغات. يمكن أيضًا مناقشة العرض الجزئي لـ CKD للمشاريع التي تتطلب التجميع في الخارج حيث يسمح النطاق الفني بذلك.
ينبغي تأكيد المهلة النهائية بعدالرسومات والمواصفات الفنية وتكوين المكونات وكمية الطلبتم الانتهاء منها.
تأسست شركة HAGOE Electric Technology Co., Ltd. في2008وقد طورت قدرات طويلة المدى في مجال البحث والتطوير وتصنيع أنظمة إمداد الطاقة، ومعدات توزيع الجهد المنخفض، ومعدات الأتمتة الصناعية، ومنتجات الطاقة الكهربائية الجديدة.
تحمل الشركة34 براءة اختراع وطنية معتمدة، تعمل على تشغيل معدات الإنتاج بما في ذلك ماكينات القطع بالليزر TRUMPF وآلات الثني AMADA CNC، وتحافظ على قدرات الاختبار التي تغطي الأداء الكهربائي، والتوافق الكهرومغناطيسي (EMC)، والشيخوخة، والظروف البيئية، وحماية IP.
أنظمتها الإدارية معتمدة علىآيزو 9001، آيزو 14001، آيزو 45001، بينما تصل منتجاتها وخدماتها إلى العملاء في الصين وأكثر من 30 دولة ومنطقةفي الخارج.
بالنسبة لمقاولي EPC والموزعين والمستخدمين الصناعيين الذين يقومون بتوريد لوحات إمداد الطاقة بالتيار المتردد من سلسلة HJP، يمكن أن توفر HAGOE عملية توريد متكاملة تغطيالتكوين الفني، وتخصيص المنتج، والتصنيع، وفحص الجودة، وتسليم التصدير.
يمكن التحقق من الأداء الخاص بالمنتج والشهادة ومراجع المشروع وفقًا للتكوين الفعلي والوثائق الفنية الداعمة.

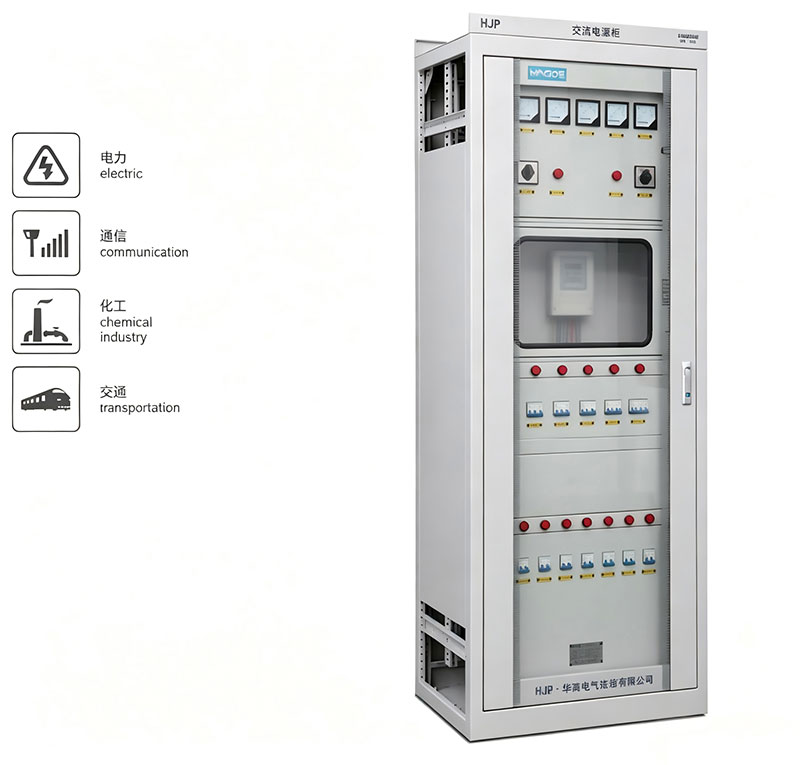

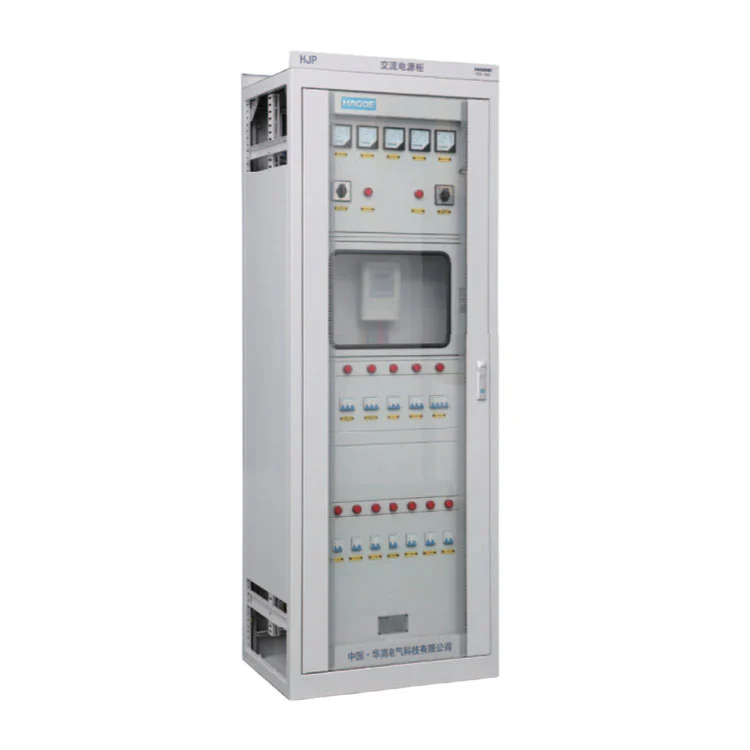

تم تصميم لوحة إمداد الطاقة بالتيار المتردد من سلسلة HJP من أجلتوزيع طاقة التيار المتردد المساعدفي المحطات الفرعية ومحطات الطاقة والمرافق الصناعية وغرف التحكم والبنية التحتية الكهربائية الأخرى. يمكنه توفير الطاقة لترحيل الحماية والأتمتة والاتصالات والإضاءة وأحمال خدمة المحطة الأخرى.
نعم. يمكن تكوين سلسلة HJP باستخدامإمدادات التيار المتردد المزدوج الواردةللتطبيقات التي تتطلب مصدر طاقة بديل. يمكن اختيار النقل التلقائي أو اليدوي وفقًا للمخطط الكهربائي للمشروع، مع تأكيد منطق النقل أثناء التصميم الفني.
تم تصميم التكوين القياسي لتيار متردد 380 فولت/220 فولت، 50 هرتزأنظمة الجهد المنخفض. أتكوين 60 هرتزويمكن أيضًا توفيرها وفقًا لمتطلبات المشروع والمكونات الكهربائية المختارة.
نعم. يوفر HAGOE التخصيص القائم على المشروع لـمقاولو EPC والموزعون ومتكاملو الأنظمة والمستخدمون الصناعيون. يمكن تخصيص أبعاد الخزانة، وترتيبات الإمداد الواردة، والدوائر الصادرة، والقواطع، والعدادات، ووحدات المراقبة، وواجهات الاتصال، ومدخل الكابل، وتكوين شريط التوصيل، ولوحات أسماء OEM وفقًا للمتطلبات الفنية المعتمدة.
يمكن تكوين اللوحة بأجهزة مراقبة رقميةالجهد والتيار والتردد وعامل الطاقة. حيثما كان ذلك مطلوبا،الاتصالات RS485/MODBUSيمكن دمجها للاتصال مع نظام المراقبة الإشرافية. يعتمد تكوين الاتصال النهائي على معدات المراقبة وبنية النظام المحددة.
للحصول على التكوين الدقيق والاقتباس، يجب على العملاء توفيررسم تخطيطي أحادي الخط، وجدول التحميل، والجهد المقدر، وترتيب الطاقة الواردة، وعدد الدوائر الصادرة، وأبعاد الخزانة، ومتطلبات المراقبة، والمعايير المطبقة، وكمية الطلب. For EPC projects, the approved electrical drawings and technical specifications are particularly useful.
نعم. اعتمادا على نطاق المشروع، يمكن أن توفر HAGOEمواصفات المنتج، ومخططات الأسلاك، والأدلة الفنية، وسجلات التفتيش، ووثائق الاختبار، ووثائق التصدير. يمكن تأكيد حزمة الوثائق قبل الإنتاج.
أنظمة إدارة التصنيع في HAGOE معتمدة لـآيزو 9001:2015، آيزو 14001:2015، آيزو 45001:2018. اعتمادًا على التكوين الفعلي للمنتج والسوق الوجهة، ينطبق ذلكCCC، CE، CB، RoHS، أو وثائق اختبار المنتجيمكن أيضًا توفيرها حيثما كان ذلك متاحًا.
نعم. تدعم HAGOE مشاريع EPC الخارجيةالتكوين الفني، وتخصيص OEM، والتصنيع، ووثائق الجودة، وتغليف الصادرات، والتنسيق اللوجستي، والدعم الفني. وفقا لسجلات الشركة، تم توسيع منتجات وخدمات HAGOE لتشملأكثر من 30 دولة ومنطقة.
تقوم شركة HAGOE بدمج تصنيع الصفائح المعدنية، والتجميع الكهربائي، واختبار المنتج ضمن نظام التصنيع الخاص بها. وتشمل مرافق الإنتاجآلات القطع بالليزر TRUMPF، وآلات الثني AMADA CNC، وآلات التثقيب البرجية CNC، ومعدات اختبار الأداء الكهربائي. يغطي التحكم في الجودة بناء الخزانة، وتركيب المكونات، والأسلاك، وأعمال التوصيل، ووظائف الحماية، واختبارات الأداء الكهربائي المطبقة.
نعم. هاجو يمكن أن تدعمالعلامة التجارية OEM والتكوينات الخاصة بالمشروع، بما في ذلك لوحات الأسماء وملصقات المنتجات والوثائق ومواصفات الخزانة والمكونات الكهربائية المحددة. يجب تأكيد متطلبات OEM مع المواصفات الفنية قبل الإنتاج.
تعتمد مهلة الإنتاج علىكمية الخزانة، والتكوين الكهربائي، واختيار المكونات، ومتطلبات التخصيص، والموافقة على الرسم. ويمكن تقديم جدول تسليم مؤكد بعد الانتهاء من المواصفات الفنية والرسومات وأمر الشراء.
