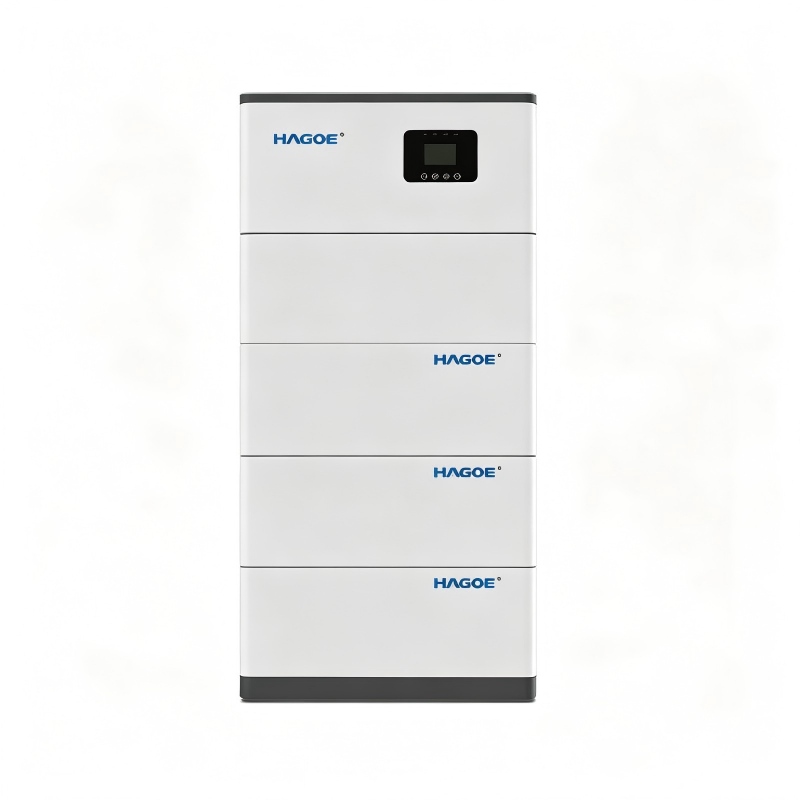

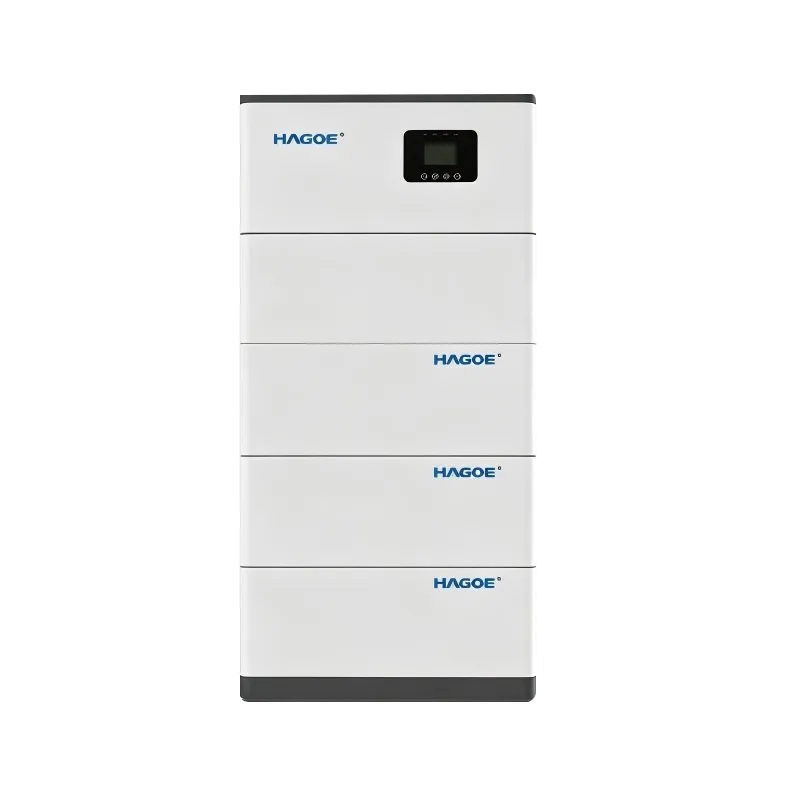

إن مصدر الطاقة لتخزين الطاقة المنزلية هو أكثر من مجرد حزمة بطارية. إنه نظام طاقة متكامل يجمعتخزين البطارية، BMS، تحويل الطاقة، وإدارة الطاقة EMS.
خلال النهار، يمكن تخزين الكهرباء الزائدة الناتجة عن نظام الطاقة الشمسية الكهروضوئية بدلاً من استخدامها على الفور. ويمكن بعد ذلك تفريغ الطاقة المخزنة خلال المساء، أو خلال فترات ذروة الكهرباء، أو عندما تكون شبكة المرافق غير متوفرة.
لذلك يحتاج نظام تخزين الطاقة السكني الكامل إلى إدارة ثلاث وظائف أساسية:
تخزين الطاقة ← تحويل الطاقة ← إدارة الطاقة
تقوم HAGOE بدمج هذه الوظائف في منصة معيارية، مما يسمح للنظام بالعمل كمصدر طاقة احتياطي منزلي وكحل ذكي لإدارة الطاقة.
| رقم الموديل | HSP-5kWh | HSP-10kWh | HSP-15kWh | HSP-20kWh |
|---|---|---|---|---|
| نوع البطارية | فوسفات حديد الليثيوم (LiFePO₄) | |||
| سعة البطارية | 100 أمبير/51.2 فولت (5.12 كيلووات في الساعة) | 200 أمبير/51.2 فولت (10.24 كيلووات في الساعة) | 300 أمبير / 51.2 فولت (15.36 كيلووات في الساعة) | 400 أمبير/ 51.2 فولت (20.48 كيلووات في الساعة) |
| إخراج التيار المتردد | 176-270 فولت | |||
| طاقة الإخراج | الطاقة المقدرة: 3000 واط | الطاقة المقدرة: 6000 واط | ||
| مدخلات شحن الطاقة الشمسية | 125-500 فولت | |||
| نطاق جهد البطارية | 40-58 فولت | |||
| الاتصالات اللاسلكية | يدعم اتصال WiFi/Bluetooth مع تطبيق الهاتف المحمول | |||
| تواصل | RS485/يمكن | |||
| عمر دورة البطارية | بعد 3000 دورة، السعة المتبقية > 80% | |||
| وظائف الحماية | الإفراط في درجة الحرارة، الإفراط في الجهد، الإفراط في التيار، الإفراط في الشحن، الإفراط في التفريغ، تحميل ماس كهربائى، الزائد | |||
| درجة حرارة التفريغ | -20 درجة مئوية ~ 50 درجة مئوية (موصى به: 20 درجة مئوية ~ 30 درجة مئوية) | |||
| درجة حرارة الشحن | -5 درجة مئوية ~ 50 درجة مئوية (موصى به: 20 درجة مئوية ~ 30 درجة مئوية) | |||
| درجة حرارة التخزين | الموصى بها: 0 درجة مئوية ~ 45 درجة مئوية | |||
| الأبعاد (الطول × العرض × الارتفاع) | 637×387×914 ملم | 637×387×914 ملم | 637×387×1236 ملم | 637×387×1397 ملم |
| وزن | 118 كجم | 169.8 كجم | 221.6 كجم | 273.4 كجم |
معايير الشهادة
CE، لجنة الاتصالات الفدرالية، بنفايات
يمكن لنظام تخزين الطاقة المنزلي HAGOE أن يعمل وفقًا لهيكل الطاقة المنزلي وشروط تعرفة الكهرباء.
في تطبيق نموذجي للطاقة الشمسية بالإضافة إلى التخزين، تقوم الطاقة الشمسية أولاً بتزويد الأحمال المنزلية خلال النهار. يتم بعد ذلك توجيه الطاقة الكهروضوئية الفائضة إلى البطارية. خلال فترات المساء أو فترات الذروة التعريفية، يتحكم نظام الإدارة البيئية (EMS) في تفريغ البطارية وفقًا لاستراتيجية الطاقة التي تم تكوينها.
عندما يكون توليد الطاقة الشمسية غير كاف، يمكن أيضًا استخدام الشحن عبر الشبكة اعتمادًا على تكوين النظام.
أثناء انقطاع الشبكة، يمكن للنظام التبديل إلى التشغيل الاحتياطي وفقًا للعاكس وتكوين الحمل، مما يوفر الطاقة للأحمال المنزلية المحددة.
تستخدم سلسلة HAGOEتقنية بطارية LiFePO4مع منصة بطارية اسمية 51.2 فولت. يمكن تكوين سعة التخزين من 5.12 كيلو واط في الساعة إلى 20.48 كيلو واط في الساعة.
التكوينات المتاحة تشمل:
| نموذج | تكوين البطارية | الطاقة الاسمية |
|---|---|---|
| HSP-5kWh | 100 أمبير / 51.2 فولت | 5.12 كيلو واط ساعي |
| HSP-10kWh | 200 أمبير / 51.2 فولت | 10.24 كيلو واط ساعي |
| HSP-15kWh | 300 أمبير / 51.2 فولت | 15.36 كيلو واط ساعي |
| HSP-20kWh | 400 أمبير / 51.2 فولت | 20.48 كيلو واط ساعي |
النظام محدد ل≥80%القدرة المتبقية بعد 3000 دورة. يعتمد عمر الخدمة الفعلي على ظروف التشغيل مثل عمق التفريغ، ودرجة الحرارة المحيطة، ومعدل الشحن/التفريغ، واستراتيجية إدارة الطاقة.
تخزين الفائض من الطاقة الشمسية خلال النهار وتفريغها ليلاً لزيادة الاستهلاك الذاتي للطاقة الشمسية في المنزل.
توفير طاقة احتياطية للأحمال المنزلية المحددة أثناء انقطاع المرافق.
استخدم استراتيجيات الشحن والتفريغ المستندة إلى EMS لتقليل استهلاك الشبكة خلال فترات التعريفة المرتفعة.
التكامل مع توليد الطاقة الكهروضوئية السكنية لتنسيق إنتاج الطاقة الشمسية وتخزين البطاريات والأحمال المنزلية.
تعتمد سلامة وكفاءة نظام تخزين الطاقة السكني على ما هو أكثر من خلايا البطارية نفسها.
يستخدم نظام HAGOE نظام BMS لمراقبة ظروف تشغيل البطارية، بما في ذلك الجهد والتيار وحالة الحماية. يدير نظام الإدارة البيئية تدفق الطاقة على مستوى النظام ويمكنه تحديد استراتيجيات الشحن والتفريغ وفقًا لتوليد الطاقة الكهروضوئية، والطلب المنزلي، وSOC للبطارية، ومعدلات الكهرباء وقت الاستخدام.
تفصل هذه العمارةحماية البطارية من إدارة الطاقة على مستوى النظاممما يسمح لكل طبقة تحكم بأداء وظيفتها المقصودة.
يدعم النظامالاتصالات RS485/CANوالاتصال اللاسلكي من خلال شبكة Wi-Fi وBluetooth وتطبيق الهاتف المحمول لمراقبة النظام وحالة التشغيل.
في حالة وجود اختلافات كبيرة في أسعار وقت الاستخدام، يمكن استخدام تخزين الطاقة السكنية ليس فقط للطاقة الاحتياطية ولكن أيضًا لتحسين تكلفة الطاقة اليومية.
استراتيجية التشغيل النموذجية يمكن أن تكون:
خارج فترة الذروة → المسؤول
ارتفاع إنتاج الطاقة الشمسية → تخزين فائض الطاقة الكهروضوئية
فترة الذروة المسائية → الخروج من المستشفى
يمكن تكوين نظام الإدارة البيئية لتقليل الاعتماد على شبكة الكهرباء خلال فترات التعريفة الباهظة الثمن.
تعتمد الفوائد الاقتصادية الفعلية على تعريفات الكهرباء المحلية، وتوليد الطاقة الكهروضوئية، وملفات تعريف الأحمال المنزلية، وكفاءة النظام، واستراتيجية تدوير البطارية. لذلك، يجب حساب التوفير وفقًا للتركيب المحدد بدلاً من تقديمه كقيمة ثابتة.
البطارية الأكبر حجمًا ليست بالضرورة حلاً أفضل لكل منزل.
قد يحتاج النظام السكني الأصغر حجمًا فقط إلى دعم الإضاءة والتبريد ومعدات الاتصالات ومآخذ التوصيل المحددة. قد تتطلب المنازل الأكبر حجمًا سعة إضافية لتكييف الهواء والمضخات ومعدات المطبخ والأحمال المنزلية الأخرى.
تستخدم HAGOE منصة ذات سعة معيارية تتراوح من 5.12 كيلووات في الساعة إلى 20.48 كيلووات في الساعة، مما يسمح بتكوين النظام وفقًا لطلب الحمل الفعلي ومدة النسخ الاحتياطي المطلوبة.
يجب أن يأخذ حجم النظام في الاعتبار ما يلي:
طاقة التحميل الفعلية + الأحمال الحرجة + وقت النسخ الاحتياطي المطلوب + سعة البطارية القابلة للاستخدام + التوسع المستقبلي
تتطلب سلامة البطارية الحماية ضد ظروف التشغيل غير الطبيعية المختلفة. يشتمل نظام HAGOE على وظائف حماية متعددة، بما في ذلك:
درجة الحرارة الزائدة، والجهد الزائد، والتيار الزائد، والشحن الزائد، والتفريغ الزائد، ودائرة قصر الحمل، وحماية من الحمل الزائد.
تعالج هذه الوظائف جهد البطارية غير الطبيعي، وتيار الشحن/التفريغ، وارتفاع درجة الحرارة، والأخطاء من جانب الإخراج.
بالنسبة لتخزين الطاقة السكنية، لا تحل حماية BMS محل التثبيت الصحيح والحماية الكهربائية الخارجية. يجب اختيار القواطع وأجهزة العزل والتأريض وممارسات التثبيت المناسبة وفقًا للمتطلبات الكهربائية المحلية.
لا ينبغي اختيار نظام تخزين الطاقة المنزلي فقط من خلال سعته الرئيسية البالغة 5 كيلو وات في الساعة، أو 10 كيلو وات في الساعة، أو 20 كيلو وات في الساعة. يتمثل النهج الهندسي الأفضل في تحديد الأحمال الحرجة أولاً ثم حساب الطاقة المطلوبة وسعة التخزين.
قد تتضمن الأحمال الاحتياطية النموذجية ما يلي:
ثلاجة + إضاءة + راوتر واي فاي + نظام أمان + كمبيوتر + مقابس مختارة
إذا تم تضمين مكيفات الهواء، أو المضخات، أو معدات التدفئة، أو غيرها من الأجهزة عالية الطاقة، فيجب أيضًا تقييم النظام من حيث الطاقة المقدرة، وتيار البدء، وقدرة إخراج العاكس.
تأسست شركة Hagoe Electric Technology Co., Ltd. في عام 2008، وهي مؤسسة وطنية للتكنولوجيا الفائقة تدمج البحث والتطوير والتصميم الهندسي والتصنيع والمبيعات والخدمة العالمية.
مع أكثر من 18 عامًا من الخبرة في مجال إلكترونيات الطاقة، وأنظمة توزيع الطاقة، والمعدات الكهربائية للطاقة الجديدة، تمتلك الشركة رأس مال مسجل قدره 51 مليون يوان صيني وتمتلك أكثر من 34 براءة اختراع وطنية.
تشتمل محفظة الطاقة الجديدة لشركة HAGOE على أنظمة تخزين الطاقة الكهروضوئية، ومحولات الطاقة الشمسية، وأنظمة التيار المستمر الذكية، وأنظمة الطاقة الخارجية المتكاملة. ولذلك يشكل مصدر الطاقة لتخزين الطاقة المنزلية جزءًا من القدرة الأوسع للهندسة الكهربائية وإدارة الطاقة بدلاً من تطويره كمنتج بطارية معزول.
يجب أن تشمل مراقبة الجودة لنظام تخزين الطاقة البطارية وإلكترونيات الطاقة والنظام بأكمله بدلاً من التركيز فقط على الخلايا الفردية.
تدير HAGOE عمليات التصنيع والجودة الخاصة بها بموجب نظام إدارة الجودة ISO9001، بدعم من ممارسات الإدارة ISO14001 وISO45001.
تتضمن عملية الإنتاج ما يلي:
التفتيش الوارد ← تجميع وحدة البطارية ← اتصال BMS والتحقق منه ← التجميع الكهربائي ← تشغيل النظام ← التحقق من الحماية ← اختبار التقادم ← الفحص النهائي
بالنسبة للمشاريع الدولية، يمكن لشركة HAGOE توفير المواصفات الفنية ووثائق الفحص ووثائق الاعتماد وأدلة التثبيت ووثائق التصدير وفقًا لمتطلبات المشروع.
تعمل شركة HAGOE في أنظمة الطاقة الكهربائية وإلكترونيات الطاقة منذ عام 2008، مما يوفر أساسًا هندسيًا يتجاوز تجميع البطاريات.
تغطي مجموعة المنتجات UPS وأنظمة التيار المستمر الذكية ومحولات الطاقة الشمسية وتخزين الطاقة الكهروضوئية وأنظمة الطاقة المتكاملة، مما يسمح لشركة HAGOE بفهم التفاعل بين التخزين والتحويل والتوزيع والأحمال.
يتيح نطاق التكوين من 5.12 إلى 20.48 كيلووات في الساعة إمكانية مطابقة سعة التخزين مع ملفات تعريف الأحمال المنزلية المختلفة.
يوفر نظام إدارة المباني المتكامل وظائف حماية متعددة للبطارية، بينما يقوم نظام إدارة المباني بإدارة تدفق الطاقة واستراتيجيات التشغيل على مستوى النظام.
توفر HAGOE الاختيار الفني، وتصميم الحلول المخصصة، والوثائق، وتتبع الإنتاج، ووثائق الفحص، وإرشادات التثبيت، والدعم الفني عن بعد للعملاء في الخارج.
تقوم البطارية بشكل أساسي بتخزين الطاقة الكهربائية التي تعمل بالتيار المستمر. يدمج نظام تخزين الطاقة المنزلي الكامل أيضًا وظائف إدارة البطارية وتحويل الطاقة وإدارة الطاقة والمراقبة والحماية. ولذلك، يمكن للنظام الكامل أن يتفاعل مع توليد الطاقة الشمسية، والأحمال المنزلية، وشبكة المرافق.
نعم. يوفر النظام مدخلات شحن بالطاقة الشمسية بقدرة 125-500 فولت ويمكن تهيئته لتطبيقات تخزين الطاقة الكهروضوئية السكنية. يجب أن يكون التكوين الكهروضوئي النهائي مطابقًا لمواصفات العاكس وشروط التثبيت المحلية.
ذلك يعتمد على الحمل الفعلي. على سبيل المثال، قد تتوافق سعة الطاقة النظرية البالغة 10 كيلووات في الساعة مع حوالي 2 كيلووات من متوسط الحمل لمدة خمس ساعات قبل الأخذ في الاعتبار خسائر التحويل، ونطاق SOC القابل للاستخدام، وحدود حماية البطارية، وخسائر النظام الأخرى.
اعتمادًا على تكوين العاكس، يمكن استخدام النظام لشحن الشبكة وتطبيقات النسخ الاحتياطي بدون الطاقة الكهروضوئية. يمكن إضافة التكامل الشمسي عندما يتم تكوين النظام لإدخال الطاقة الكهروضوئية.
أداء المنتج المحدد هو 80% على الأقل من السعة المتبقية بعد 3000 دورة. يعتمد عمر البطارية الفعلي على عمق التفريغ، ودرجة حرارة التشغيل، ومعدل الشحن/التفريغ، واستراتيجية التشغيل.
