الفرق بين أUPS وحداتو UPS التقليدي من النوع البرجي ليس مجرد تصميم للخزانة. وهو ينطوي على نهج مختلف لتكوين القدرات والتكرار والصيانة.
عادةً ما يتم تكوين UPS التقليدي كوحدة طاقة كاملة. عندما يزيد الحمل، قد يحتاج المستخدم إلى إضافة نظام UPS آخر أو استبدال الوحدة الحالية بنموذج أكبر. أUPS وحداتيدمج وحدات الطاقة وأنظمة التحكم والوظائف ذات الصلة في بنية قابلة للتوسيع، مما يسمح بتكوين السعة وفقًا للحمل الحالي وخطة التوسع المستقبلية.
بالنسبة لمراكز البيانات وغرف الاتصالات، يمكن أن يؤدي ذلك إلى تغيير عملية شراء UPS من تغيير حجم النظام بأكمله لتلبية الحد الأقصى للطلب المستقبلي في البداية إلى توسيع السعة تدريجيًا مع زيادة الحمل الفعلي.

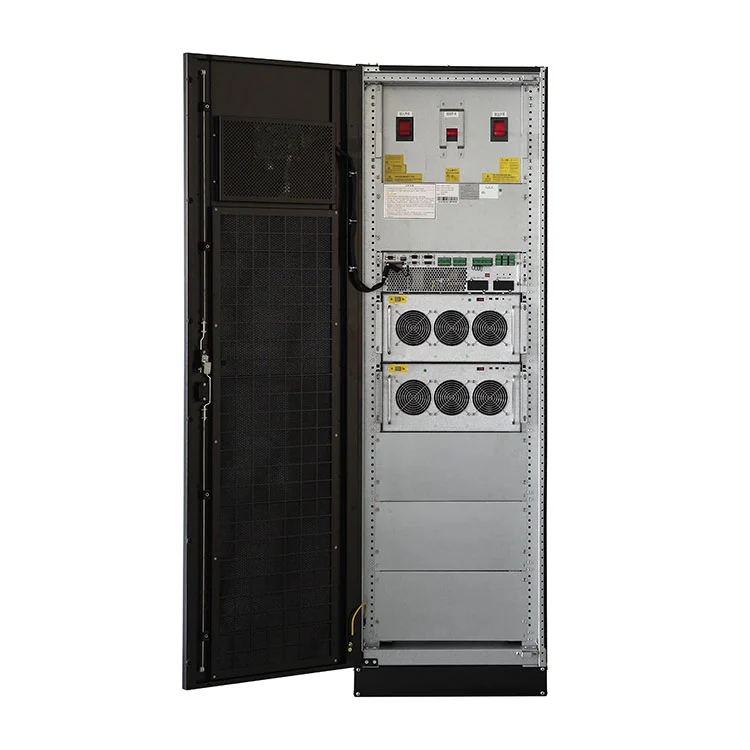

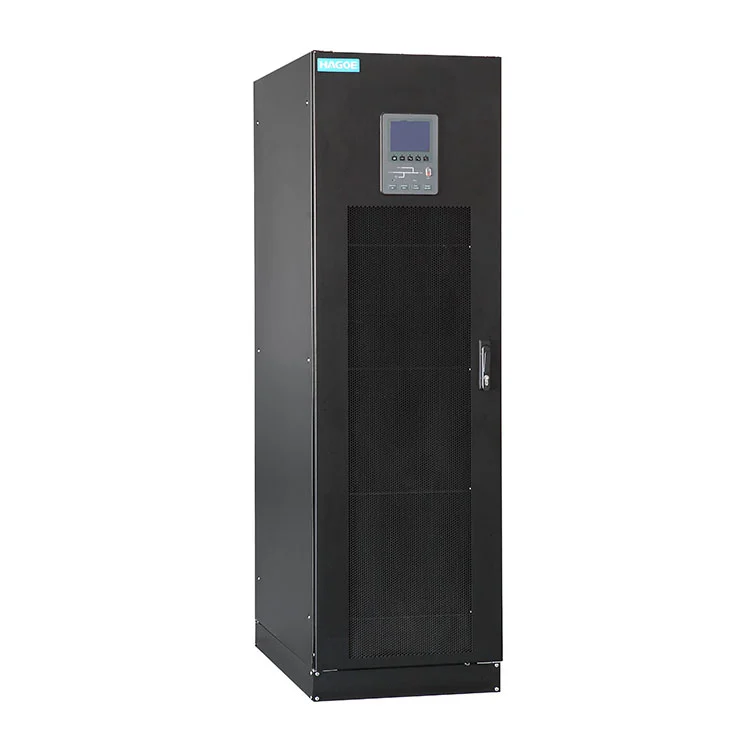

وحدات إمدادات الطاقة UPSيجمع بين الميزات التقنية لأنظمة UPS التقليدية من النوع البرجي ومتطلبات التركيب لمراكز البيانات وغرف المعدات الحديثة. انها تعتمدتقنية التحكم الرقمي DSPون + س تصميم وحدات زائدة عن الحاجةمما يسمح للمستخدمين بتكوين النظام بمرونة وفقًا لمتطلبات التحميل الفعلية. توفر وحدة واحدة سعة20 كيلو فولت أمبير، بينما تصل سعته إلى200 كيلو فولت أمبير لكل خزانةيمكن تحقيق ذلك عن طريق توصيل وحدات متعددة بالتوازي.
أثناء تحقيق التصميم المعياري، يعمل النظام على تحسين موثوقية معدات الطاقة الحيوية وإمكانية تطبيقها وصيانتها بشكل كبير، مما يجعله خيارًا مناسبًا لمختلف الصناعات ذات متطلبات إمدادات الطاقة عالية الموثوقية.
| فئة | المعلمة | مواصفة |
|---|---|---|
| نموذج | نموذج | HM-33010GS / HM-33015GS / HM-33020GS / HM-33025GS / HM-33030GS |
| المدخلات الرئيسية | جهد الإدخال | 380 فولت تيار متردد / 400 فولت تيار متردد / 415 فولت تيار متردد |
| تردد الإدخال | 50/60 هرتز | |
| عامل الطاقة | >0.99 | |
| معدل التشويه الحالي | ثدي <3% | |
| نطاق الجهد | -40%~+25%; -40%~-20% مع تقليل التردد الخطي | |
| نطاق التردد | 40-70 هرتز | |
| تجاوز | تجاوز الجهد | 380 فولت تيار متردد / 400 فولت تيار متردد / 415 فولت تيار متردد |
| نطاق الجهد | -20%~+15% | |
| سعة التحميل الزائد | 135%، العمل على المدى الطويل | |
| سعة التحميل الزائد | 135%-150%، 6 دقائق | |
| سعة التحميل الزائد | تحميل> 150%، وقت العمل<100 مللي ثانية | |
| الإخراج | الجهد الناتج | 380 فولت تيار متردد / 400 فولت تيار متردد / 415 فولت تيار متردد |
| دقة الجهد | ±1%(حمل متوازن)؛±1.5%(حمل غير متوازن) | |
| نسبة تشويه الجهد | ثد <1.5%(الحمل الخطي)؛التش دي <5%(تحميل غير خطي) | |
| عامل الطاقة | 0.8 | |
| دقة ثلاثية المراحل | 120 درجة ± 0.5 درجة | |
| نسبة قيمة الذروة | 3:1 | |
| سعة التحميل الزائد | 110%، 1 ساعة، قم بالتبديل إلى التجاوز | |
| سعة التحميل الزائد | 125%، 10 دقائق، قم بالتبديل إلى التجاوز | |
| سعة التحميل الزائد | 150%، 200 مللي ثانية، قم بالتبديل إلى التجاوز | |
| سعة التحميل الزائد | > 150%،200 مللي ثانية، قم بالتبديل إلى التجاوز | |
| نظام | كفاءة النظام | الوحدة العادية:95% |
| كفاءة النظام | الوحدة الاقتصادية:98% | |
| كفاءة البطارية | 95% | |
| عرض | شاشات الكريستال السائل + الصمام- شاشة لمس + لوحة مفاتيح | |
| مستوى الحماية | IP20 | |
| واجهة الاتصالات | RS232، RS485، الاتصال الجاف، بطاقة SNMP، EPO، واجهة المولد | |
| وضع الاتصال | دعم الاتصال العلوي والسفلي | |
| درجة حرارة التشغيل | 0-40 درجة مئوية | |
| درجة حرارة التخزين | -25-70 درجة مئوية | |
| الرطوبة النسبية | 0-95%(بدون تكثيف) | |
| ضوضاء | <55 ديسيبل | |
| بطارية | جهد البطارية | ± 240 فولت تيار مستمر(يمكن ضبط 32-44 قسمًا) |
| تكوين البطارية | 20% قوة النظام | |
| تحمل جهد البطارية | ±1% | |
| وزن | وحدة الطاقة | 10 كيلو فولت أمبير:20 كجم |
| وحدة الطاقة | 15 كيلو فولت أمبير:21 كجم | |
| وحدة الطاقة | 20 كيلو فولت أمبير:25 كجم | |
| وحدة الطاقة | 25 كيلو فولت أمبير:30 كجم | |
| وحدة الطاقة | 30 كيلو فولت أمبير:34 كجم | |
| مقاس | 6-خزانة الوحدات | 600 × 900 × 1600 مم |
| 10-خزانة الوحدات | 600 × 900 × 2000 مم | |
| وحدة الطاقة | 440 × 590 × 134 ملم(10 كيلو فولت أمبير / 15 كيلو فولت أمبير / 20 كيلو فولت أمبير) | |
| وزن الخزانة | 6-خزانة الوحدات | الموديل: HM060-10، HM090-15، HM120-20؛150 كجم |
| 10-خزانة الوحدات | الموديل: HM100-10، HM150-15، HM200-20؛180 كجم |
إحدى المزايا الرئيسية لوحدات UPS المعيارية هي أن سعة UPS يمكن أن تتبع متطلبات الحمل الفعلية.
على سبيل المثال، قد تحتوي غرفة الآلات المبنية حديثًا على حمل أولي منخفض نسبيًا ولكن يمكنها إضافة خوادم أو أنظمة تخزين أو معدات شبكة أو أحمال أخرى لتكنولوجيا المعلومات في المستقبل. ومن خلال البنية المعيارية، يمكن توسيع تكوين UPS وفقًا للنمو الفعلي للمشروع بدلاً من شراء السعة المستقبلية الكاملة في البداية.
بالنسبة للأحمال الحرجة، لا يقتصر اختيار UPS على تلبية السعة المطلوبة فقط. يحتاج النظام أيضًا إلى التفكير فيما إذا كان النظام المتبقي يمكنه الاستمرار في العمل في حالة عدم توفر وحدة الطاقة.
تتبنى HAGOE Modular UPSن + س تصميم وحدات زائدة عن الحاجة. في هذه العمارة،"ن"يمثل عدد الوحدات المطلوبة لدعم الحمل الفعلي، بينما"X"يمثل وحدات إضافية زائدة عن الحاجة. يمكن لتكوين التكرار المناسب أن يقلل من تأثير فشل الوحدة الفردية على نظام إمداد الطاقة الإجمالي.
يجب تحديد تكوين N+X الفعلي وفقًا لسعة الحمولة ومستوى الموثوقية المطلوب ومتطلبات تصميم المشروع.
| مقارنة | UPS وحدات | UPS البرج التقليدي |
|---|---|---|
| بنيان | بنية الطاقة المعيارية | وحدة UPS متكاملة |
| تكوين القدرات | تكوين مرن قائم على الوحدة النمطية | يتم إصلاحه عادةً بواسطة سعة وحدة UPS |
| توسع | إضافة وحدات حسب الطلب | قد يتطلب الأمر وحدات UPS إضافية أو استبدالها |
| التكرار | يمكن تكوين تكرار ن + س | يعتمد عادةً على التكرار الكامل لـ UPS |
| صيانة | يمكن التعامل مع الوحدات المعيبة بشكل مستقلاعتمادا على التصميم | قد تشمل الصيانة وحدة UPS كاملة |
| نمو الأحمال المستقبلية | مناسبة تمامًا للتوسع المرحلي | يتطلب المزيد من التخطيط المسبق للسعة |
| تثبيت | نظام خزانة وحدات | خزانة UPS التقليدية |
| التكوين الأولي | يمكن أن تتطابق مع الحمل الفعلي | غالبًا ما يكون الحجم وفقًا للحمل الأقصى المتوقع |
| ملاءمة مركز البيانات | مناسبة للغاية للأحمال الحرجة القابلة للتوسيع | مناسبة للتطبيقات ذات السعة الثابتة |
| التركيز على المشتريات | قابلية التوسع والتكرار وقابلية الصيانة | القدرة والموثوقية والتكوين الأولي للنظام |
هذا لا يعني أن UPS المعياري أفضل دائمًا من UPS التقليدي من النوع البرجي.
عندما يكون الحمل مستقرًا، ويتم تحديد السعة المطلوبة بوضوح ويكون التوسع المستقبلي غير محتمل، فقد تظل وحدات UPS التقليدية حلاً مباشرًا.
عندما يتضمن المشروع توسعًا مستمرًا، أو نموًا في الأحمال، أو إنشاء مركز بيانات على مراحل، أو متطلبات توفر عالية، فإن قابلية التوسع والتكرار في وحدات UPS المعيارية يمكن أن توفر قيمة أكبر.
لذلك، يجب أن تأخذ عمليات شراء UPS في الاعتبار دورة حياة المشروع بأكملها، بدلاً من التركيز فقط على سعر الشراء الأولي.
وفقًا لمعلومات منتج HAGOE، يمكن لوحدة واحدة أن توفر سعة20 كيلو فولت أمبير. تسمح البنية المعيارية للمستخدمين بتكوين النظام وفقًا لمتطلبات الحمل الفعلية بدلاً من الاعتماد بالكامل على وحدة UPS واحدة ذات سعة كبيرة.
من خلال التوصيل المتوازي للوحدات داخل خزانة واحدة، يمكن للنظام تحقيق تكوين سعة يصل إلى200 كيلو فولت أمبير. يتيح ذلك للنظام تلبية المتطلبات المختلفة التي تتراوح من الأحمال الحرجة متوسطة الحجم إلى أنظمة الطاقة الأكبر حجمًا في غرفة الماكينة.
ملاحظة هندسية:يجب تأكيد كمية الوحدة النهائية ومستوى تكرار N+X وتكوين البطارية وسعة النظام وفقًا للحمل الفعلي ومتطلبات المشروع.

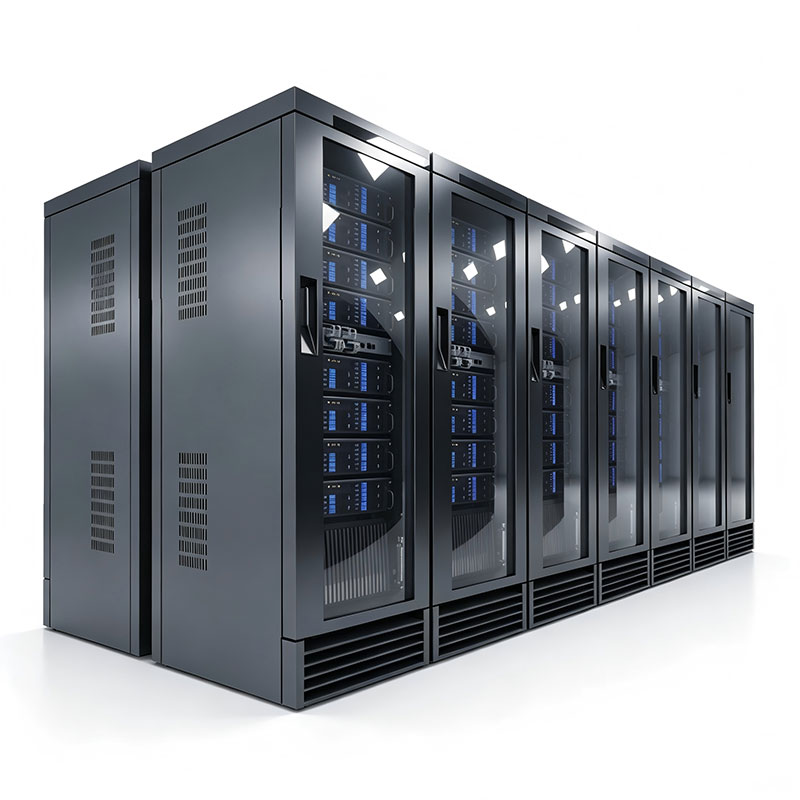

غالبًا ما تشهد مراكز البيانات نموًا تدريجيًا في الأحمال عند إضافة الخوادم وأنظمة التخزين ومعدات الشبكة. يمكن لوحدات UPS المعيارية أن تتكيف مع الطلب المتغير على الطاقة من خلال التكوين المعياري، مما يجعلها مناسبة لبنيات الطاقة القابلة للتوسيع في مراكز البيانات.
تتطلب غرف الاتصالات السلكية واللاسلكية مستويات عالية من استمرارية الطاقة وتوافر المعدات. يمكن تهيئتها وفقًا لحجم تحميل الغرفة أثناء استخدام بنية زائدة عن الحاجة لتحسين توفر الطاقة لمعدات الاتصالات المهمة.
قد تتطلب أنظمة PLC وأجهزة التحكم ومعدات المراقبة وأجهزة الاتصالات المستخدمة في الأتمتة الصناعية طاقة مستمرة ومستقرة. يمكنه توفير طاقة احتياطية وحماية جودة الطاقة لأحمال التحكم الحرجة.
تتطلب المؤسسات المالية والمراكز التجارية وأنظمة تكنولوجيا المعلومات الخاصة بالمؤسسات تشغيلاً موثوقًا للخوادم ومعدات الشبكات. يمكنه توفير بنية طاقة احتياطية قابلة للتطوير لأحمال تكنولوجيا المعلومات المهمة.
بالنسبة لموظفي المشتريات ومشاريع EPC، يوصى بتوضيح التفاصيل التالية أثناء مرحلة الاستفسار:
1. قم بتأكيد السعة المطلوبة
حدد الحمل الحالي، والحمل الأقصى، وسعة التوسع المستقبلية، بدلاً من مجرد توفير رقم عام لسعة UPS.
2. تحديد متطلبات التكرار
حدد بوضوح ما إذا كان المشروع يتطلبن، ن+1، أو آخرن + سبنية التكرار.
3. تأكيد استقلالية البطارية
حدد المدة المطلوبة لـ UPS للحفاظ على عملية التحميل بعد انقطاع التيار الكهربائي.
4. تأكيد شروط التثبيت
قم بتوفير المعلومات المتعلقة بمساحة غرفة الخادم، وطرق دخول/خروج الكابل، ودرجة الحرارة المحيطة، ومسارات الوصول إلى الصيانة.
5. طلب المستندات الفنية
مطالبة الموردين بتقديم مواصفات المنتج، ومقترحات النظام، ومخططات الأسلاك، ووثائق الاعتماد، وتقارير الاختبار، وأدلة التثبيت/الصيانة.
6. تقييم القدرة الهندسية للمورد
عند التعامل مع أنظمة UPS المعيارية، لا تركز فقط على سعر المنتج؛ قم أيضًا بتقييم قدرات المورد فيما يتعلق بتكوين النظام وتصميم النظام الموازي والاختبار وتوجيه التثبيت وصيانة ما بعد البيع.
أنشئت في2008تتمتع شركة HAGOE بأكثر من 18 عامًا من الخبرة في مجال تصنيع إلكترونيات الطاقة وإمدادات الطاقة. بالنسبة لأنظمة UPS المعيارية التي تشتمل على وحدات متوازية وتكرار وتشغيل مستمر، تطبق الشركة عملية إنتاج وتحقق تغطي التجميع الإلكتروني واختبار الوحدة الكاملة.
وقد تم تجهيز منشأة التصنيعماكينات القطع بالليزر TRUMPF, ماكينات الثني AMADA CNCوخطوط إنتاج SMT ومعدات تثقيب البرج الآلية. تشمل موارد الاختبارالشيخوخة الذكية، EMC، حماية الملكية الفكرية ومعدات الاختبار البيئيللتحقق من الأداء الكهربائي واستقرار التشغيل والقدرة على التكيف البيئي.
تعمل شركة HAGOE تحتISO9001، ISO14001 وISO45001نظم الإدارة ويحملأكثر من 34 براءة اختراع وطنية. وتغطي مجموعة منتجاتها أيضًا أنظمة الطاقة GZDW DC وUPS/EPS ومعدات توزيع الطاقة وأنظمة الطاقة الكهربائية الجديدة، مما يوفر خبرة التصنيع ذات الصلة لتطوير وحدات UPS وتكامل النظام.
ينبغي حساب قدرة UPS على أساس الحمل الفعلي وعامل الطاقة ومتطلبات التوسع المستقبلية ومستوى التكرار المطلوب. بدلاً من مجرد إضافة الطاقة المقدرة لجميع المعدات، يجب مراعاة كل من الأحمال الحالية والمخططة قبل تحديد المطلوبNوحدات وXوحدات زائدة عن الحاجة.
Nيمثل الحد الأدنى لعدد الوحدات المطلوبة لدعم الحمل الفعلي، بينماXيمثل وحدات إضافية زائدة عن الحاجة. على سبيل المثال، تؤدي إضافة وحدة نمطية زائدة عن الحاجة إلى السعة المطلوبة إلى إنشاءن+1إعدادات. يجب تحديد مستوى التكرار النهائي وفقًا لمتطلبات موثوقية المشروع وأهمية التحميل.
عندما يتم تكوين النظام معالتكرار N + X، يمكن للوحدات النمطية المتبقية المتاحة الاستمرار في دعم الحمل الحرج ضمن نطاق التشغيل المصمم في حالة عدم توفر وحدة واحدة. تعتمد إمكانية بقاء التحميل الكامل على الإنترنت على مستوى التحميل وعدد الوحدات الزائدة واستراتيجية التحكم في النظام.
نعم. أحد الأغراض الرئيسية لبنية مصدر الطاقة غير المنقطعة المعياري هو قابلية التوسع في السعة. يمكن إضافة وحدات طاقة إضافية مع زيادة الحمل، بدلاً من استبدال نظام UPS بأكمله. قبل التوسيع، يجب التحقق من مواضع الوحدة المتاحة، وسعة النظام، والتوزيع الأولي/المصب، ومتطلبات التكرار.
وفقًا لمعلومات المنتج الحالية، يمكن لوحدة واحدة توفير ما يصل إلى20 كيلو فولت أمبير، بينما يمكن للخزانة الواحدة تحقيق تكوين سعة يصل إلى200 كيلو فولت أمبيرمن خلال الاتصال الموازي. يجب تحديد سعة النظام الفعلية وكمية الوحدة وفقًا لتكوين التحميل والتكرار.
لا ينبغي أن يكون حجم UPS ببساطة ليتناسب مع الحمل الفعلي الحالي بكامل طاقته. يجب أن يأخذ التصميم في الاعتبار متطلبات التوسعة والتكرار المستقبلية، مع هامش سعة مناسب بناءً على خطة نمو الأحمال الخاصة بالمشروع. بالنسبة لمراكز البيانات والأحمال الحرجة الأخرى، فإن السعة القابلة للاستخدام بعد ذلكن + سوينبغي أيضا النظر في التكرار.
تعتمد سعة البطارية بشكل أساسي علىقوة تحميل UPS، وقت النسخ الاحتياطي المطلوب، جهد نظام البطارية، خصائص التفريغ ودرجة الحرارة المحيطة. لا ينبغي اختيار سعة البطارية فقط من تصنيف UPS KVA؛ يجب أيضًا تضمين وقت الاستقلالية المطلوب في الحساب.
