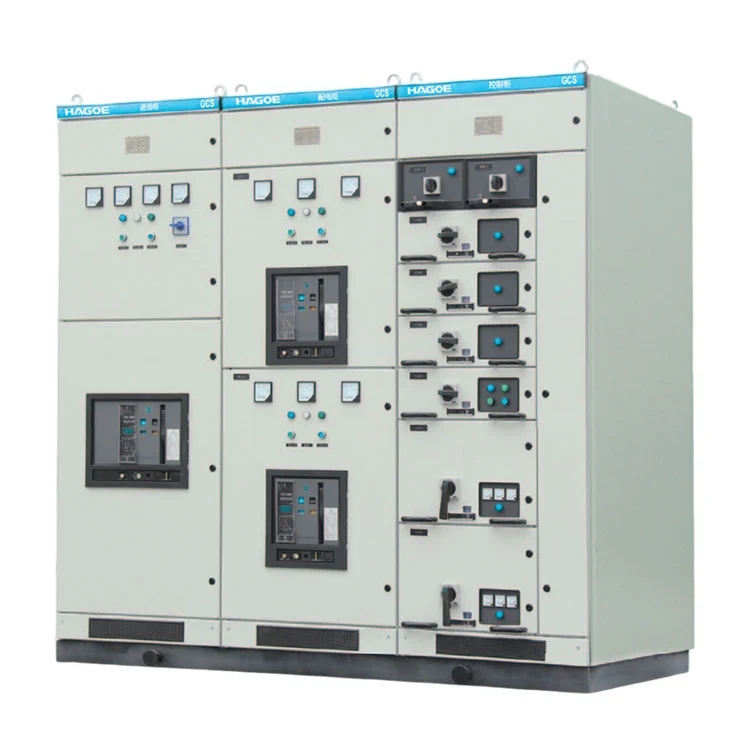

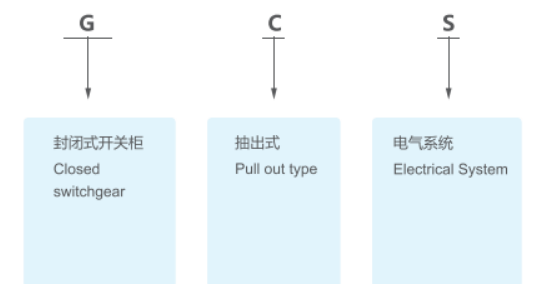

إن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS هي أكثر من مجرد خزانة توزيع تقليدية ذات جهد منخفض. إنه نظام مفاتيح كهربائي كامل تم تطويره من أجلتطبيقات توزيع عالية السعة ومتعددة الدوائر ومؤتمتة للغاية.
في محطات الطاقة الكبيرة ومرافق البتروكيماويات وخطوط الإنتاج المعدنية والمباني الشاهقة، قد يكون نظام الجهد المنخفض مطلوبًا للتعامل مع توزيع الطاقة الواردة والمغذيات الصادرة والتحكم المركزي في المحركات وتعويض الطاقة التفاعلية داخل نفس البنية التحتية الكهربائية.
تستخدم GCS وحدات وظيفية قابلة للسحب لتنظيم الوظائف الكهربائية المختلفة ضمن ترتيب خزانة منظم، مما يسمح بتكوين الدوائر وفقًا لمتطلبات الحمل الفعلية.
مع التصنيف الحالي يصل إلى4000 أ، GCS مناسب بشكل خاص لأنظمة التوزيع الكبيرة ذات الجهد المنخفض بدلاً من التوزيع التقليدي للمستخدم النهائي وحده.
يمكن تكوين GCS حول ثلاث وظائف كهربائية رئيسية:
توزيع الطاقة ذات الجهد المنخفض
يستخدم للطاقة الواردة، وتوزيع بسبار ودوائر التغذية الصادرة المتعددة.
التحكم المركزي في المحركات
مصمم للتحكم المركزي في آلات الإنتاج والمضخات والمراوح والضواغط وأحمال المحركات الصناعية الأخرى.
تعويض الطاقة التفاعلية
يمكن دمج وظائف التعويض التفاعلي وفقًا لتصميم النظام لدعم إدارة عامل الطاقة والاستخدام الأكثر كفاءة للطاقة الكهربائية.
بالنسبة للمنشآت الصناعية ذات التشغيل الآلي العالي، يمكن أيضًا تكوين GCS لتكامل الواجهة مع أجهزة الكمبيوتر الإشرافية وأجهزة PLC وأنظمة التحكم الأخرى، مما يسمح لمجموعة المفاتيح الكهربائية بالعمل كجزء من بنية أتمتة صناعية أوسع.
يستخدم GCS أبنية الجهد المنخفض القابلة للسحبمما يسمح بترتيب الوحدات الوظيفية وفقًا لمخطط التوزيع.
قد تتطلب المشاريع الصناعية الكبيرة دوائر متعددة ذات تصنيفات ووظائف مختلفة ضمن نفس مجموعة المفاتيح الكهربائية. مع التكوين الثابت تمامًا، يمكن أن تصبح صيانة الدوائر وتعديل النظام وخدمة المعدات أكثر تقييدًا.
تنظم GCS الدوائر من خلال وحدات وظيفية قابلة للسحب، مما يخلق ترتيبًا أكثر تنظيمًا لوظائف التوزيع والتحكم والحماية.
هذه البنية مناسبة بشكل خاص لـ:
أنظمة توزيع متعددة المغذيات
تطبيقات مركز عملائي (MCC) المركزية
مشاريع الأتمتة الصناعية الكبيرة
أنظمة الإنتاج التي تتطلب صيانة المعدات بكفاءة
يعد GCS مناسبًا بشكل خاص لأنظمة التوزيع التي تتطلب واجهات كمبيوتر ومستويات أعلى من الأتمتة.
تحتاج أنظمة الطاقة الصناعية الحديثة إلى أكثر من مجرد توزيع الطاقة الأساسي. قد يحتاج المشغلون أيضًا إلى الوصول إلى حالة التشغيل ومعلمات الدائرة ومعلومات التحكم. ولذلك تحتاج المفاتيح الكهربائية ذات الجهد المنخفض إلى التفاعل بشكل فعال مع بنية التحكم الصناعية الأوسع.
اعتمادًا على متطلبات المشروع، يمكن لـ GCS دمج مكونات القياس والحماية والتحكم المناسبة والواجهة مع الشركات المحدودة العامة أو الأنظمة الإشرافية أو أجهزة الكمبيوتر الصناعية.
هذا المزيج من توزيع الطاقة والتحكم فيها يجعل GCS مناسبًا لصناعات الإنتاج المستمر مثل البتروكيماويات والمعادن وتوليد الطاقة وتصنيع المنسوجات.
|
|
|
380(400)、(660) |
|
|
|
220、380(400)110、220 تيار متردد 220,380(400) تيار مباشر 110,220 |
|
التردد المقدر (هرتز) |
|
50(60) |
|
تصنيف جهد العزل (V) |
|
690 (1000) |
|
التصنيف الحالي (أ) |
بسبار أفقي |
≥ 4000 |
|
بسبار عمودي |
1000 |
|
|
|
|
50,80 |
|
|
|
105,176 |
|
(الخامس/1 دقيقة) |
الدائرة الرئيسية |
2500 |
|
الدائرة المساعدة |
1760 |
|
|
مستوى الحماية |
|
IP30.IP40 |
|

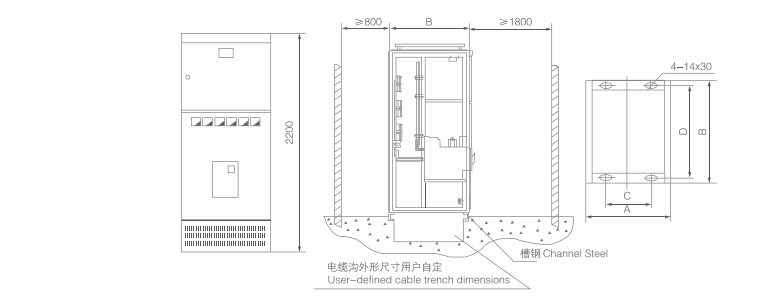

قانون مجلس الوزراء للأغراض العامة |
A |
B |
C |
D |
ملحوظات |
|
جي سي اس-TG1010-4 |
1000 |
1000 |
850 |
956 |
اتصل بمجلس الوزراء |
|
جي سي اس-TG0810-4 |
800 |
1000 |
650 |
956 |
خزانة كهربائية |
|
جي سي اس-TG0808-4 |
800 |
800 |
650 |
756 |
خزانة كهربائية |
|
جي سي اس-TG0608-4 |
600 |
800 |
450 |
756 |
خزانة كهربائية |
يستخدم كل من GCS وGCK بنيات قابلة للسحب، لكن تطبيقاتهما الهندسية النموذجية مختلفة.
يستخدم GCK عادة لتوزيع الجهد المنخفض الصناعي والتحكم في المحركات، مع التركيز على تطبيقات الكمبيوتر الشخصي وMCC.
GCS أكثر توجهاً نحوأنظمة توزيع ذات جهد منخفض عالية السعة وعالية الكثافة ومؤتمتة للغاية. مع تيار مقدر يصل إلى 4000 أمبير، تم تصميمه للتطبيقات المتكاملة التي تتضمن التوزيع على نطاق واسع، والتحكم المركزي في المحرك وتعويض الطاقة التفاعلية.
لذلك يجب أن يأخذ اختيار المنتج في الاعتبار ما يلي:
سعة النظام ← عدد الدوائر الواردة / الصادرة ← أحمال المحرك ← متطلبات الأتمتة ← التعويض التفاعلي ← مساحة التثبيت ← متطلبات الصيانة
يمكن استخدام GCS في أنظمة الطاقة المساعدة ذات الجهد المنخفض في محطات الطاقة، مما يوفر التوزيع والتحكم المركزي للمعدات المساعدة وأحمال المحركات وغيرها من الأحمال ذات الجهد المنخفض.
تشتمل مرافق البتروكيماويات عادة على التشغيل المستمر ومستويات عالية من الأتمتة. يمكن تطبيق GCS على توزيع الطاقة والتحكم المركزي في المحركات داخل هذه البيئات.
بالنسبة لخطوط الإنتاج الكبيرة وأحمال المحركات عالية الطاقة، توفر GCS حلاً منظمًا لتوزيع الجهد المنخفض متعدد الدوائر والتحكم المركزي.
يمكن دمج GCS في أنظمة التوزيع ذات الجهد المنخفض في المباني الكبيرة للتوزيع المركزي للطاقة والإضاءة والأحمال الأخرى ذات الجهد المنخفض.
تم تصميم نظام GCS وفقًا للمعايير المطبقة على المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض، بما في ذلك:
يمكن تحديد معايير المشروع المطبقة وتكوين المكونات ومتطلبات الاختبار وفقًا للسوق المستهدف والمواصفات الفنية للمشروع.
تعمل شركة HAGOE على الإنتاج تحتISO9001، ISO14001 وISO45001أنظمة الإدارة وتطبيق مراقبة الجودة القائمة على العمليات لاستكمال المعدات الكهربائية.
تشمل المراحل الرئيسية لمراقبة الجودة في GCS ما يلي:
جودة المكونات : التحقق من نماذج المكونات وتقييماتها ومطابقتها لدوائر الدخول والخروج والتحكم والحماية.
تصنيع مجلس الوزراء: التحكم في القطع بالليزر والثني CNC ودقة تجميع الخزانة.
نظام بسبار: التحقق من مواصفات قضبان التوصيل والتوصيلات وجودة التركيب ومتطلبات العزل.
الوحدات الوظيفية: فحص تجميع الوحدة القابلة للسحب والهيكل الميكانيكي والتوصيلات الكهربائية.
التحكم الثانوي: فحص أسلاك التحكم والمحطات ودوائر القياس والإشارة.
اختبار كامل للخزانة: فحص ما قبل التسليم واختبار الأداء الكهربائي وفقًا لمتطلبات المشروع المعمول بها.
يتم استخدام GCS بشكل أساسي لتوزيع الطاقة ذات الجهد المنخفض والتحكم المركزي في المحركات وتعويض الطاقة التفاعلية في محطات الطاقة ومرافق البتروكيماويات والمعادن ومصانع النسيج والمباني الشاهقة والتطبيقات الصناعية الأخرى.
يمكن تكوين GCS بتيار مقنن يصل إلى 4000 أمبير، مع تحديد التصنيف النهائي من خلال تصميم الوارد وقضيب التوصيل ووحدة التغذية.
تم تصميم النظام لأنظمة التيار المتردد ذات الجهد المنخفض 380 فولت، 400 فولت و660 فولت بترددات مقدرة 50 هرتز أو 60 هرتز.
نعم. يمكن تكوين GCS مع الوحدات الوظيفية المرتبطة بـ MCC للتحكم المركزي والتوزيع والحماية للمحركات الصناعية.
نعم. يمكن دمج وظائف تعويض الطاقة التفاعلية وفقًا لتصميم المشروع ومتطلبات إدارة عامل الطاقة.
