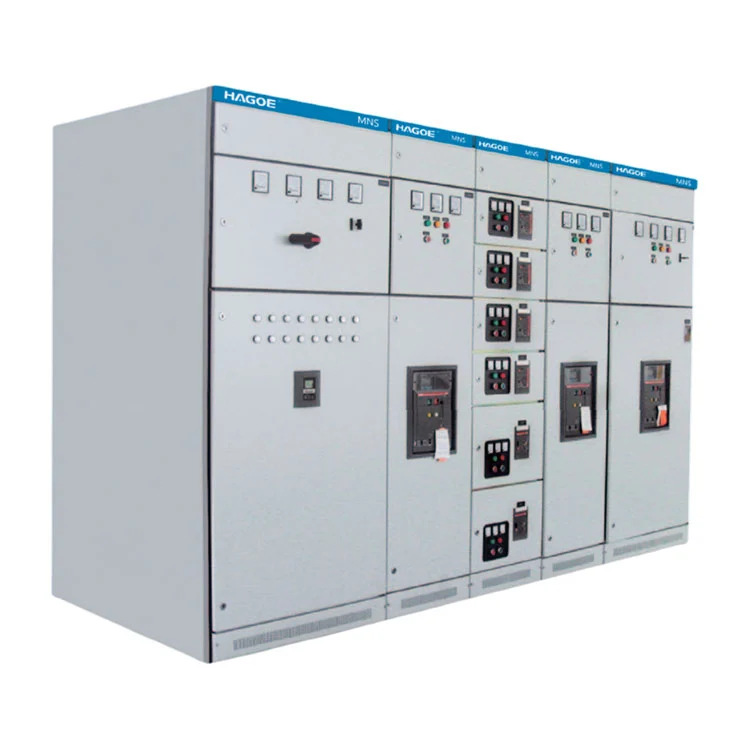

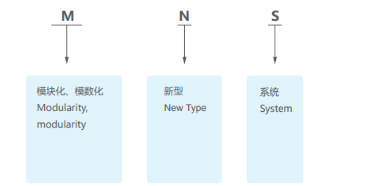

إن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض MNS عبارة عن نظام كامل للمفاتيح الكهربائية ذات الجهد المنخفض يتمحور حول وحدات وظيفية معيارية وبنية قابلة للسحب.
بدلاً من تكوين الخزانة وفقًا لقدرتها الإجمالية فقط، تركز MNS على المجموعة الموحدة من الوحدات الوظيفية. يمكن ترتيب وحدات التغذية الواردة، والدوائر الصادرة، ووحدات التحكم في المحركات، ودوائر التعويض وفقًا للتصميم الكهربائي للمشروع، مما يسمح لمجموعة المفاتيح الكهربائية بمطابقة هياكل الحمل المختلفة.
تم تصميم HAGOE MNS لأنظمة طاقة التيار المتردد بجهد تشغيل مقدر يصل إلى 660 فولت، ويغطي وظائف تحويل الطاقة وتوزيعها والتحكم فيها.
بالنسبة للمشاريع الصناعية التي تتطلب دوائر توزيع متعددة، ودوائر التحكم في المحركات MCC والتحكم الكهربائي المركزي، توفر البنية المعيارية طريقة أكثر تنظيمًا لتنظيم الوظائف الداخلية لمجموعة المفاتيح الكهربائية.
يتم استخدام خزانة الكمبيوتر الشخصي للطاقة الواردة والتوزيع الأساسي ذي الجهد المنخفض. اعتمادا على التقييمات الحالية ومتطلبات المشروع، يمكن أن تستوعبقواطع الدائرة من سلسلة Emax وMT و3WN وAH وMEلتوصيل الطاقة الواردة والحماية والتوزيع.
تم تصميم خزانة MCC بشكل أساسي لأحمال المحركات الصناعية. وفقًا لأبعاد وحدة الأدراج ومتطلبات الدائرة، يمكن لكل دائرة وظيفية استخدام قاطع دائرة مقولب عالي السعة للكسر أو مفتاح تحميل دوار مع حماية منصهر للتحكم المركزي في المحرك وحمايته.
يمكن تجهيز خزانة تعويض الطاقة التفاعلية بـوظائف تعويض الطاقة التفاعلية اليدوية والتلقائية وعن بعدوفقا لتصميم المشروع، ودعم إدارة عامل الطاقة داخل نظام التوزيع.
إن الجمع بين وظائف الكمبيوتر الشخصي وMCC والتعويض يسمح لشركة MNS بالعمل كنظام كامل لتوزيع الطاقة ذات الجهد المنخفض والتحكم في المحرك بدلاً من خزانة التوزيع المستقلة.
يستخدم MNS وحدات وظيفية قابلة للسحب. غالبًا ما تحتوي أنظمة التوزيع الصناعية على عدد كبير من دوائر التغذية والمحرك. مع المعدات المثبتة، قد تتطلب صيانة الدائرة الفردية قطعًا وعملًا ميدانيًا أكثر شمولاً.
تنظم البنية القابلة للسحب كل دائرة وظيفية في وحدة مستقلة، مما يسمح باستهداف أنشطة الصيانة بشكل أكثر تحديدًا.
أثناء التكوين الهندسي، يمكن اختيار وحدات الأدراج المناسبة وفقًا لنوع الدائرة وتصنيفها ومن ثم تجميعها من خلال وحدات قياسية.
هذا التصميم مناسب بشكل خاص لـ:
التوزيع الصناعي متعدد الدوائر
مراكز التحكم في المحركات
أنظمة الطاقة لخطوط الإنتاج الكبيرة
غرف الكهرباء المركزية
المنشآت الصناعية ذات التشغيل المستمر
الميزة الرئيسية لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض من MNS لا تتمثل في هيكلها القابل للسحب فحسب، بل أيضًا في هيكلها القابل للسحبتصميم وحدات موحدة.
قد يشتمل المشروع الصناعي على مغذيات واردة ذات قدرة عالية ومغذيات طاقة عامة ودوائر محرك صغيرة ودوائر تحكم ودوائر تعويض تفاعلية ضمن نفس نظام الجهد المنخفض. تحتوي هذه الدوائر على تصنيفات تيار مختلفة ومتطلبات حماية وطرق تحكم مختلفة.
لذلك يجب أن يعتمد تكوين MNS على:
قدرة المحولات
التيار الوارد
كمية المغذية
تحميل المحرك
طريقة تشغيل المحرك
متطلبات الحماية
الطلب على الطاقة التفاعلية
متطلبات التحكم والاتصالات
يمكن لشركة HAGOE تكوين ترتيب الخزانة والوحدات الوظيفية وفقًا للمخطط أحادي الخط الخاص بالعميل أو قائمة التحميل أو المواصفات الفنية للمشروع.
تم تصميم مجموعة المفاتيح الكهربائية ذات الجهد المنخفض MNS للأنظمة الصناعية التي تتطلب توزيعًا مركزيًا للجهد المنخفض والتحكم في المحركات بدلاً من أن تقتصر على صناعة واحدة محددة.
وتشمل التطبيقات النموذجيةمحطات توليد الطاقة والمحطات الفرعية ومرافق البتروكيماويات والمعادن والصلب المتداول وأنظمة الطاقة والنقل والصناعة الخفيفة ومصانع النسيج.
|
الأداء الكهربائي |
||
|
تصنيف الجهد العزل |
660 فولت (1000) فولت |
|
|
تصنيف جهد التشغيل |
380 فولت، 660 فولت |
|
|
الحد الأقصى لتيار العمل للحافلة الرئيسية |
6300 أ |
|
|
تيار الصمود على المدى القصير لشريط الحافلة الرئيسي |
100 كيلو أمبير/1 ثانية |
|
|
الذروة المقدرة تتحمل تيار شريط الحافلة الرئيسي |
220 كيلو أمبير/1 ثانية |
|
|
الحد الأقصى لتيار العمل لقضيب التوزيع العمودي |
2000 أ |
|
|
الذروة الحالية لشريط التوزيع العمودي بسبار |
|
|
|
|
النوع القياسي |
105 كيلو أمبير/0.1 ثانية 105 كيلو أمبير كحد أقصى / 0.1 ثانية |
|
|
نوع مقوى |
176 كيلو أمبير/0.1 ثانية 176 كا ماكس / 0.1 ثانية |
|
يتوافق مع معايير IEC 529 وDin 40050 |
|
IP30 للحماية الثابتة أكبر من 25 ملم |
|
IP40 للحماية الثابتة أكبر من 1.0 ملم |
|
IP54 يحمي من الغبار والرذاذ في أي اتجاه |
|
يجب استشارة الشركة المصنعة عند طلب تصنيف الحماية IP54 |
ينبغي تأكيد شروط الخدمة القياسية لـ MNS وفقًا لمتطلبات تصميم المعدات. تشمل الشروط النموذجية ما يلي:
يتم دعم النقل والتخزين بشكل عام داخل-25 درجة مئوية إلى +55 درجة مئوية. ويمكن النظر في ارتفاع درجات الحرارة على المدى القصير بشرط عدم حدوث ضرر لا يمكن إصلاحه.
للتطبيقات الخاصة مثلمنصات التنقيب عن النفط البحرية ومحطات الطاقة النوويةيجب إبرام اتفاقية فنية منفصلة مع الشركة المصنعة لتحديد المتطلبات البيئية والعزلية والهيكلية والمادية والاختبارية.

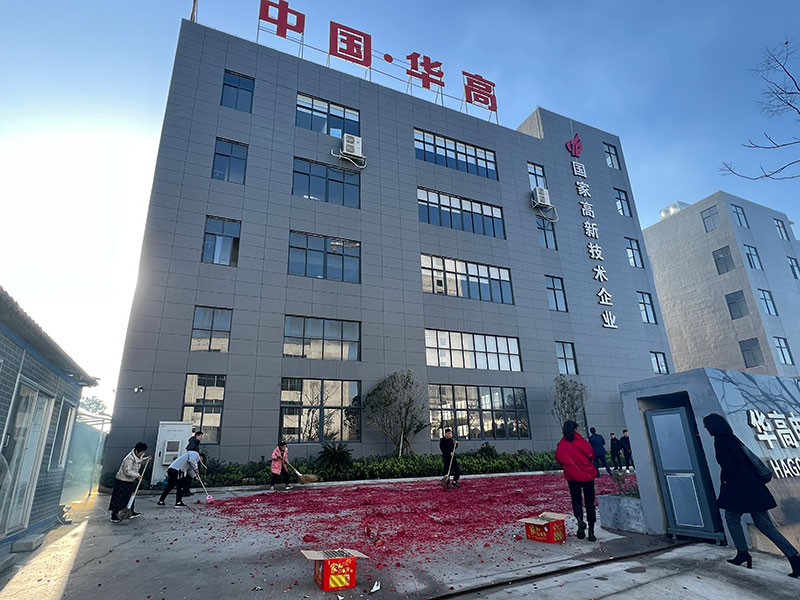

تأسست شركة Hagoe Electric Technology Co., Ltd. في2008ويتمتع بخبرة تزيد عن 18 عامًا في مجال نقل الطاقة وأنظمة التوزيع وإلكترونيات الطاقة.
بالنسبة للأنظمة الكاملة ذات الجهد المنخفض مثل مجموعة المفاتيح الكهربائية ذات الجهد المنخفض MNS، توفر شركة HAGOE أكثر من مجرد تصنيع الخزانات القياسية. يغطي نطاقناتصميم المخطط الكهربائي، وتكوين الوحدة الوظيفية، وتصنيع الخزانات، وتجميع المكونات، واختبار الخزانة الكاملة، والتسليم الدولي.
تحمل الشركةأكثر من 34 براءة اختراع وطنيةوتدير مرافق الإنتاج المجهزة بآلات القطع بالليزر Trumpf من ألمانيا، وآلات الثني AMADA CNC من اليابان، ومعدات التثقيب الآلية CNC، وخطوط إنتاج SMT وأنظمة الاختبار الذكية.
تدعم قدرات التصنيع هذه دقة تصنيع الخزانة والاتساق الهيكلي واستقرار الإنتاج، بينما يركز الفريق الهندسي على تكوين النظام وفقًا لأحمال المشروع وكمية الدائرة ومتطلبات التحكم.

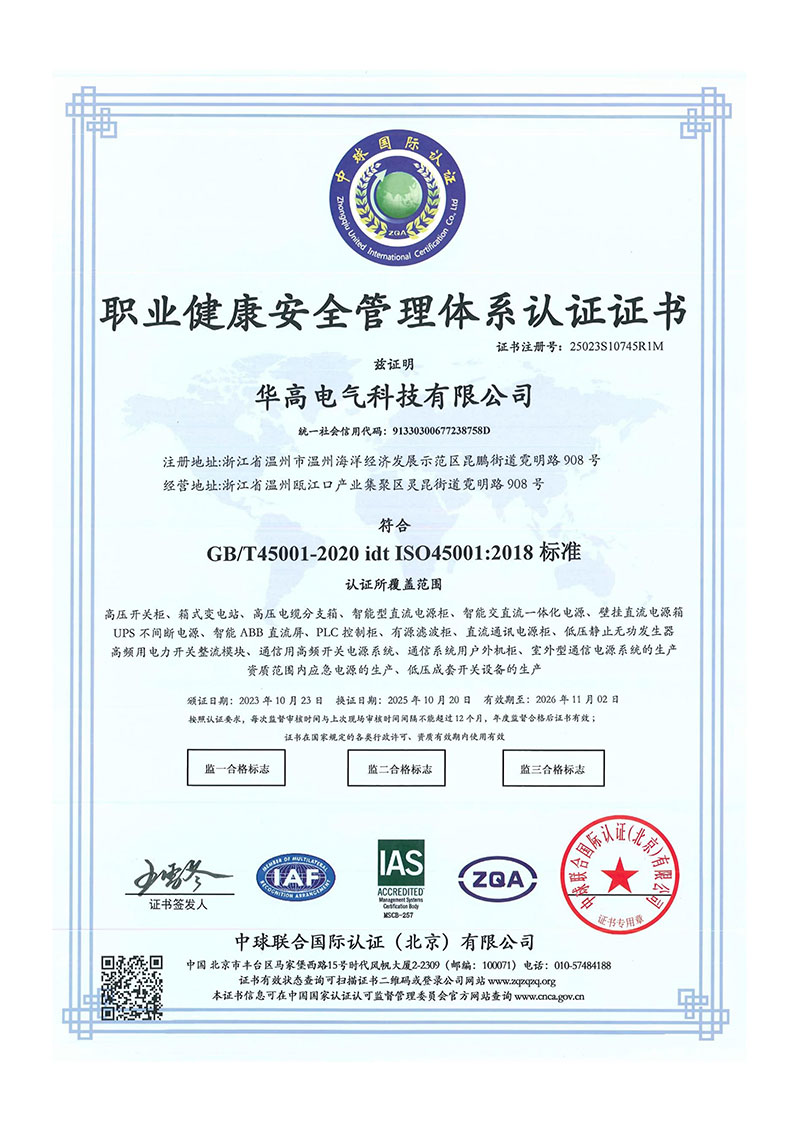

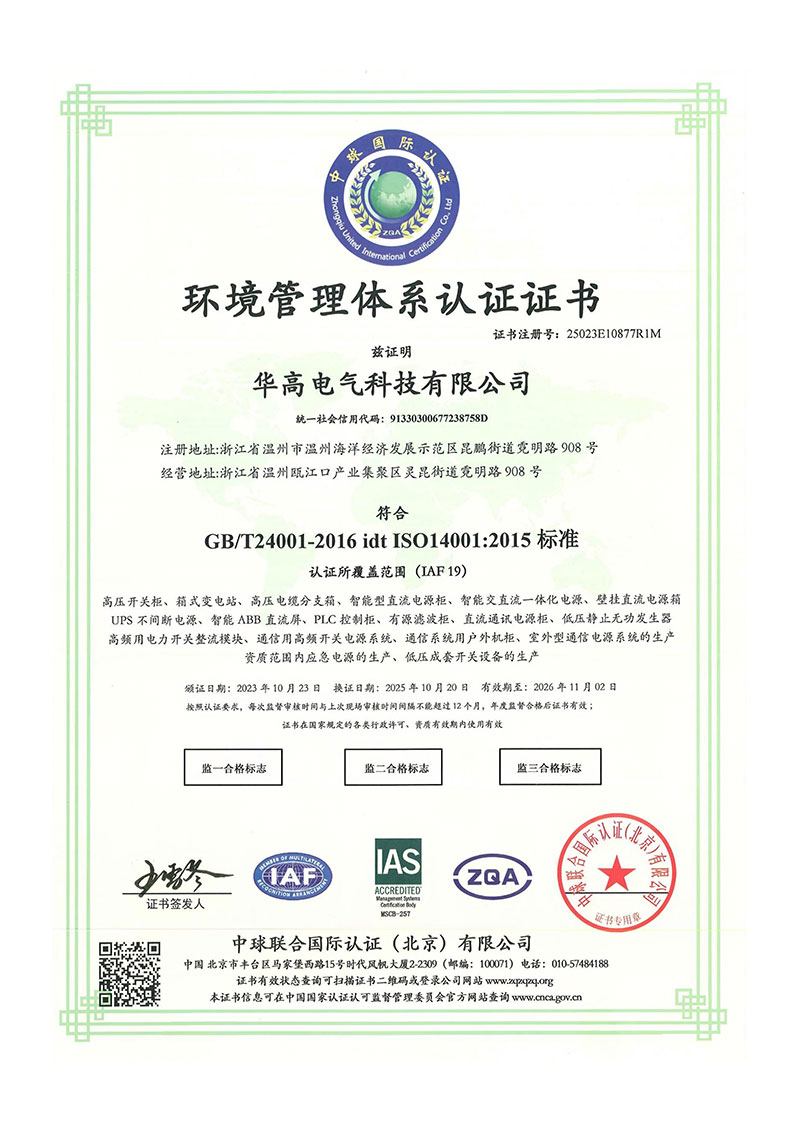

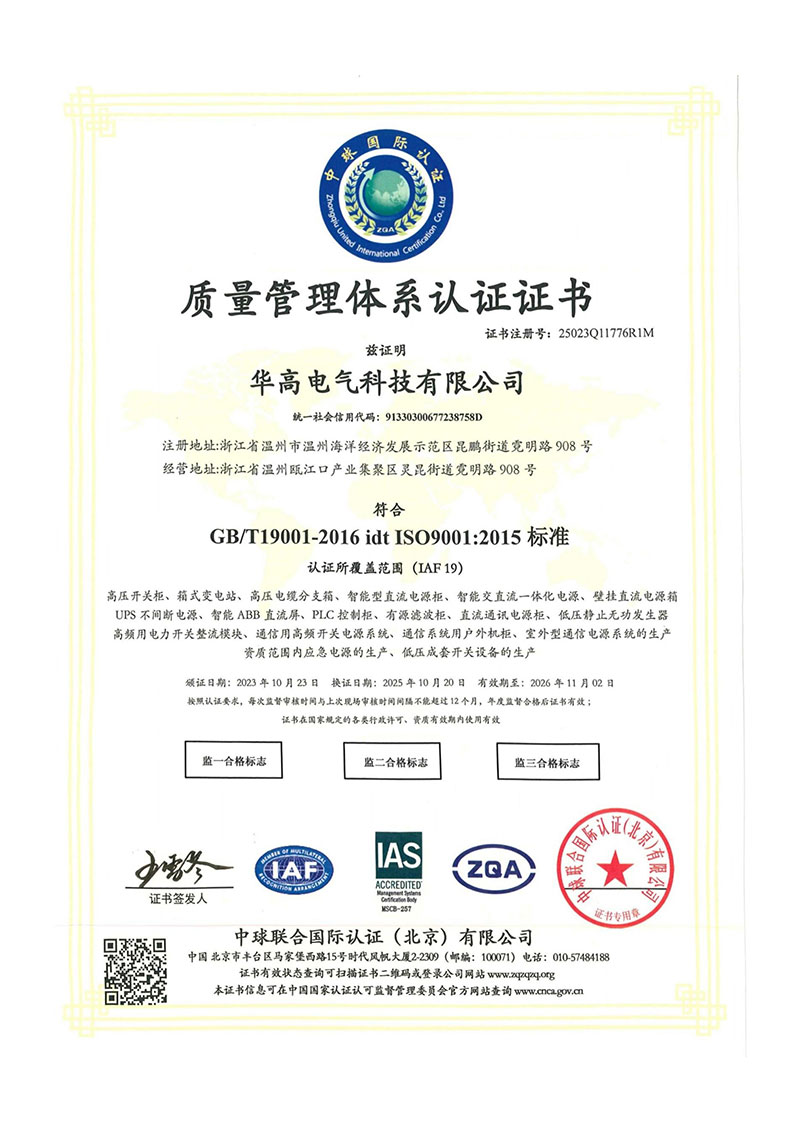

تعمل شركة HAGOE تحتإدارة الجودة ISO9001، والإدارة البيئية ISO14001، وأنظمة إدارة الصحة والسلامة المهنية ISO45001.
يغطي مراقبة الجودة MNS:
فحص المواد الواردة
التحقق من المكونات الكهربائية الرئيسية ومواد الخزانات والأجزاء ذات الصلة مقابل متطلبات المشتريات والمشروع.
تصنيع مجلس الوزراء
يتم استخدام عمليات القطع بالليزر والثني باستخدام الحاسب الآلي للحفاظ على دقة الأبعاد واتساق التصنيع.
تجميع الوحدة الوظيفية
فحص هيكل وحدة الأدراج والتشغيل الميكانيكي والتوصيلات الكهربائية.
فحص بسبار والأسلاك
فحص تركيب قضبان التوصيل والتوصيلات والعزل والأسلاك الثانوية.
الاختبار الكهربائي
يتم إجراء فحص المصنع واختبار الأداء الكهربائي وفقًا للمعايير المعمول بها والمواصفات الفنية للمشروع.
يساعد هذا النهج القائم على العمليات في تقليل مخاطر الجودة الناتجة عن اختلاف المكونات واختلافات التجميع وعدم تناسق الأسلاك أثناء إنتاج الدُفعات.
بالنسبة لمشروع المفاتيح الكهربائية ذات الجهد المنخفض لشركة MNS، يعتمد الأداء النهائي للنظام على أكثر من مجرد مظهر الخزانة.تكوين النظام، ومطابقة المكونات، وتصميم وحدة الأدراج، وترتيب قضيب التوصيل، والتحكم الثانوي، والاختبار النهائييحتاج الجميع إلى العمل معًا كعملية هندسية واحدة.
توفر HAGOE قدرة متكاملة بدءًا من البحث والتطوير والتصنيع وحتى تسليم المشروع ويمكنها تكوين أنظمة MNS وفقًا لما يلي:
مخطط أحادي الخط
قائمة التحميل
المواصفات الفنية
بيئة التثبيت
متطلبات الحماية
بالنسبة للمشاريع القياسية، يمكن لشركة HAGOE توفير اختيار المنتج وتأكيد المعلمة التقنية. بالنسبة لمشاريع الأتمتة الصناعية والبتروكيماويات والمعادن ومشاريع التوزيع واسعة النطاق، يمكن للفريق الهندسي أيضًا دعم تكوين النظام والتوثيق الفني.
