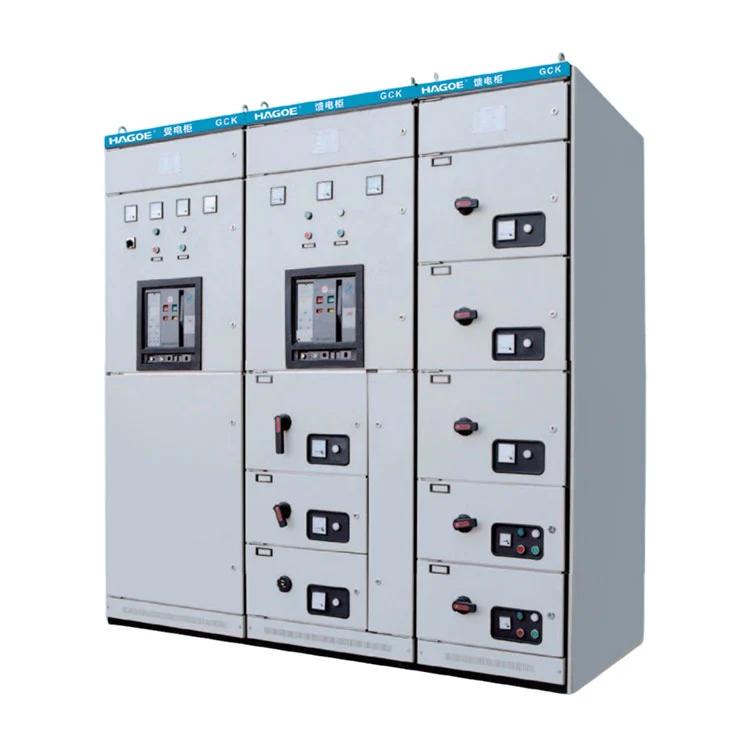

يسمح التصميم القابل للسحب لمجموعة GCK ذات الجهد المنخفض بمجموعات مرنة من الوحدات الوظيفية المختلفة، ودمج المزيد من دوائر توزيع الطاقة والتحكم والحماية داخل مساحة خزانة محدودة. إنها مناسبة لمحطات الطاقة والمحطات الفرعية والمؤسسات الصناعية والتعدين ومشاريع الأتمتة الصناعية. يكمن الاختلاف الأكبر بينها وبين المفاتيح الكهربائية العادية ذات الجهد المنخفض في تصميم الوحدة الوظيفية القابلة للسحب.
بالنسبة للمشاريع الصناعية، لا تقوم المفاتيح الكهربائية ذات الجهد المنخفض في كثير من الأحيان بتوزيع الطاقة فحسب، بل تتحكم أيضًا في العديد من المحركات والمضخات والمراوح والناقلات وأحمال خطوط الإنتاج. إذا كانت جميع الدوائر تستخدم هيكل تركيب ثابت، فقد تؤدي صيانة أو استبدال دائرة معينة إلى انقطاع التيار الكهربائي وأوقات التشغيل لفترة طويلة.

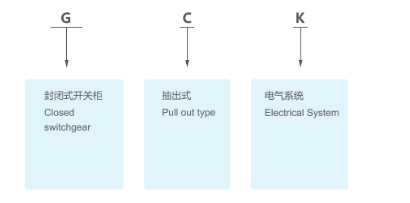

يشتمل نظام GCK على قسمين وظيفيين رئيسيين:
يستخدم لاستقبال وتوزيع وتغذية الطاقة الكهربائية ذات الجهد المنخفض. يمكن تكوين دوائر التغذية الواردة والناقلة والصادرة وفقًا لمخطط توزيع المشروع.
مصممة لتبديل المحركات والتحكم فيها وحمايتها وتوزيعها. تشمل الأحمال النموذجية المضخات والمراوح والضواغط والناقلات والمحركات المستخدمة في أنظمة الإنتاج.
تسمح بنية PC + MCC لشركة GCK بمعالجة متطلبات توزيع الطاقة والتحكم في المحرك ضمن نظام متكامل للمفاتيح الكهربائية ذات الجهد المنخفض.
قد يحتوي نظام MCC الصناعي على العشرات من دوائر المحركات، حيث يتمتع كل محرك بتصنيفات طاقة مختلفة وطرق بدء التشغيل ومتطلبات الحماية. تسمح الوحدات الوظيفية القابلة للسحب بتنظيم الدوائر وفقًا لمتطلبات الحمل الفعلية مع الحفاظ على ترتيب داخلي منظم.
بالنسبة لموظفي الصيانة، يمكن للهندسة أيضًا تقليل التداخل غير الضروري مع الدوائر الأخرى والسماح بفحص الوحدات الوظيفية الفردية أو صيانتها أو استبدالها بشكل أكثر كفاءة.
عند تقييم مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCK، يجب على المشترين النظر إلى ما هو أبعد من أبعاد الخزانة والتيار المقدر والأخذ في الاعتبار:
تكوين الوحدة الوظيفية ← التشابك الكهربائي ← ترتيب شريط التوصيل ← تنسيق الحماية ← إمكانية الوصول إلى الصيانة
|
تردد التشغيل المقدر (هرتز) |
|
50 |
|
تصنيف جهد التشغيل الخامس) |
|
380,660 |
|
تصنيف العزل الحالي (V) |
|
660 |
|
تصنيف التشغيل الحالي (أ) |
بسبار أفقي |
400-1600 |
|
بسبار عمودي |
6300 |
|
|
تصنيف وقت قصير تحمل التيار |
بسبار أفقي |
80 كيلو أمبير/1 ثانية |
|
بسبار عمودي |
50 كيلو أمبير/1 ثانية |
|
|
الذروة المقدرة تحمل التيار |
بسبار أفقي |
176 كيلو أمبير/0.1 ثانية |
|
بسبار عمودي |
110 كيلو أمبير/0.1 ثانية |
|
|
موصل الدائرة الرئيسية |
|
200400630 |
|
موصل الدائرة المساعدة |
|
10 |
|
قوة تحمل التردد 1 دقيقة (V) |
|
2500 |
|
مستوى الحماية |
|
IP30 IP40 |
|
طريقة التشغيل |
|
على الفور، بعيدا، تلقائيا |
تتميز مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCK بقدرة كسر عالية وهي مصممة لتحقيق الاستقرار الحراري والديناميكي في أنظمة توزيع الطاقة ذات الجهد المنخفض.
عند حدوث خطأ في دائرة قصر، يجب ألا تأخذ مجموعة المفاتيح الكهربائية في الاعتبار تيار التشغيل العادي فحسب، بل يجب أيضًا أن تتحمل التأثيرات الحرارية والكهروديناميكية المتولدة أثناء دائرة القصر.
ولذلك، يلزم تصميم كهربائي كامل، يشمل هيكل الخزانة، ونظام بسبار، والمسافات العازلة، وطرق الاتصال، ومكونات الحماية.
تطبق HAGOE التحكم الكامل في العملية على المعدات أثناء التصنيع، بما في ذلك معالجة الصفائح المعدنية، وتركيب قضبان التوصيل، وتجميع المكونات، والأسلاك الثانوية، واختبار الخزانة بشكل عام.
| غرض | GCK المفاتيح الكهربائية القابلة للسحب | GGD مجموعة المفاتيح الكهربائية ذات الجهد المنخفض الثابتة |
|---|---|---|
| الهيكل الرئيسي | الوحدات الوظيفية القابلة للسحب | هيكل خزانة ثابت |
| التركيز الرئيسي | التوزيع + التحكم في المحركات | توزيع الطاقة |
| تطبيق مركز عملائي | مناسبة بقوة | ممكن اعتمادا على التكوين |
| كثافة الدائرة | عالي | عادي |
| صيانة | يمكن سحب الوحدات الوظيفية الفردية | صيانة المكونات الثابتة بشكل رئيسي |
| المرونة | عالي | تقليدية نسبيا |
| المشاريع النموذجية | المصانع الصناعية، أنظمة MCC، خطوط الإنتاج | توزيع الجهد المنخفض العام |
| جهد النظام | ما يصل إلى 660 فولت وفقا للبيانات المقدمة | عادةً 380 فولت وفقًا لبيانات GGD المتوفرة |
| الحد الأقصى الحالي | ما يصل إلى 3150A وفقا للبيانات المقدمة | تعتمد على التكوين |
إذا كان المشروع يتضمن في المقام الأول توزيعًا عامًا للطاقة ذات الجهد المنخفض، فعادةً ما يكون الهيكل الثابت مثل GGD (جهاز توزيع الغاز) كافيًا.
إذا كان المشروع يتضمن عددًا كبيرًا من دوائر المحركات ويركز بشكل أكبر على كثافة الدوائر وإدارة الوحدات الوظيفية وسهولة الصيانة، فإن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCK (وحدة التحكم في توزيع الغاز) تعد خيارًا أفضل بشكل عام.
إن GCK ليس مجرد "نسخة مطورة من GGD"؛ كلاهما أكثر ملاءمة لبنيات توزيع الطاقة المختلفة.
يمكن استخدام GCK لخطوط الإنتاج والآلات وأنظمة المضخات والمراوح ومعدات التصنيع الآلية التي تتطلب توزيع الطاقة المركزي والتحكم في المحركات.
بالنسبة لمرافق معالجة المياه ومحطات الضخ التي تحتوي على مضخات ومحركات وأحمال مساعدة متعددة، يمكن ترتيب الوحدات الوظيفية لـ MCC وفقًا لدوائر المحرك الفردية.
تحتوي منشآت التعدين والمعادن والصناعات الثقيلة عادةً على تركيزات عالية من أحمال المحركات. يمكن تكوين GCK للتوزيع المركزي والتحكم في المحركات والحماية.
يمكن لـ GCK دعم متطلبات التوزيع المركزي للجهد المنخفض والتحكم في المحركات في المباني الكبيرة والبنية التحتية البلدية والمشاريع المتعلقة بالنقل.
تعتبر مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCK مناسبة للبيئات الكهربائية الصناعية العامة:
ارتفاع التثبيت: .02,000 متر
درجة الحرارة المحيطة: -5 درجة مئوية إلى +40 درجة مئوية
متوسط درجة الحرارة على مدار 24 ساعة: ≥ +35 درجة مئوية
الرطوبة النسبية عند +40 درجة مئوية: ≥50%
الرطوبة النسبية عند +20 درجة مئوية: حتى 90%
زاوية إمالة التثبيت: ≥5° (الاتجاه الرأسي)
غير مناسب للمواقع المعرضة لخطر الحريق أو الانفجار، أو التلوث الشديد، أو التآكل الكيميائي، أو الاهتزاز الشديد.
النقل والتخزين: ظروف النقل/التخزين هي -25 درجة مئوية إلى +55 درجة مئوية، مع درجات حرارة تعرض قصيرة المدى تصل إلى +70 درجة مئوية. إذا تجاوزت ظروف الموقع الفعلية الحدود المذكورة أعلاه، مثل الارتفاع العالي أو الرطوبة العالية أو البيئات المسببة للتآكل أو درجات الحرارة غير الطبيعية، فيجب تحديد ظروف محددة أثناء مرحلة الشراء للتقييم الفني والتكوين.
تأسست شركة Hagoe Electric Technology Co., Ltd. في2008ولها أكثر من18 عامًا من الخبرة في مجال نقل الطاقة وأنظمة التوزيع وإلكترونيات الطاقة وحلول الطاقة الكهربائية الجديدة.
بالنسبة للمعدات الكاملة ذات الجهد المنخفض مثل GCK، تتضمن القدرة على التصنيع أكثر من مجرد تصنيع الخزانة. ويشملالهندسة الكهربائية، ومعالجة الصفائح المعدنية، وأنظمة بسبار، وتركيب المكونات، والأسلاك الثانوية واختبار الخزانة الكاملة.
تدير HAGOE فريقًا محترفًا للبحث والتطوير وقاعدة تصنيع حديثة برأس مال مسجل قدره51 مليون يوانوأكثر من 34 براءة اختراع وطنية.

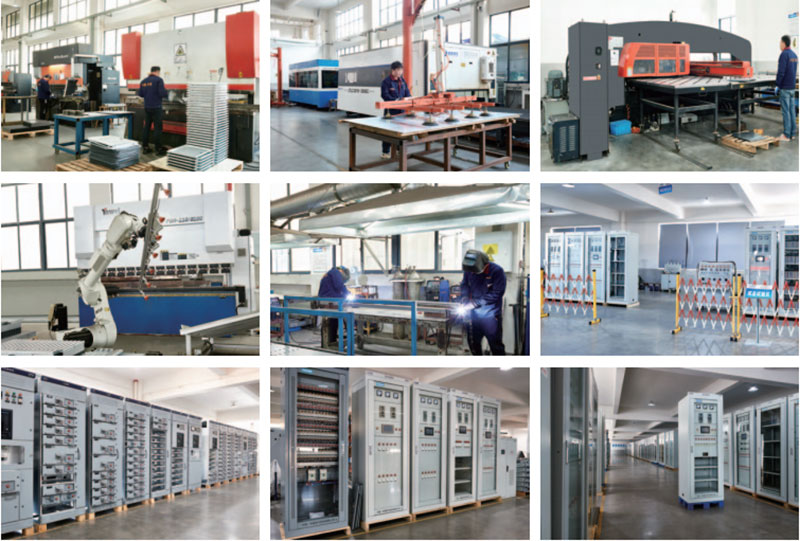

معدات التصنيع تشمل:
تدعم هذه الإمكانات دقة تصنيع الخزانة واتساق الإنتاج ومراقبة الجودة لتجميعات المفاتيح الكهربائية الكاملة.
يستخدم GCK بشكل أساسي لتوزيع الطاقة ذات الجهد المنخفض والتحكم في المحركات وتوزيع الإضاءة في محطات الطاقة والمحطات الفرعية ومرافق التصنيع والتعدين ومعالجة المياه ومشاريع البنية التحتية.
الحد الأقصى لجهد العمل هو 660 فولت تيار متردد، مصمم لأنظمة توزيع التيار المتردد ذات الجهد المنخفض 50 هرتز.
يمكن أن يصل التيار المقنن إلى 3150 أمبير، مع التكوين النهائي الذي يتم تحديده حسب متطلبات الدخل وشريط التوصيل ووحدة التغذية.
تستخدم GCK وحدات وظيفية قابلة للسحب وتتضمن مركز التحكم في المحرك MCC، مما يسمح بتكوين دوائر المحرك وفقًا لقوة المحرك وطرق التشغيل ومتطلبات الحماية.
GGD عبارة عن خزانة توزيع ثابتة ذات جهد منخفض تُستخدم عادةً لتوزيع الطاقة التقليدية. تستخدم GCK وحدات وظيفية قابلة للسحب وهي مناسبة بشكل أفضل للأنظمة الصناعية التي تتطلب مغذيات متعددة ودوائر تحكم في المحركات ومرونة أكبر في الصيانة.
