مع توسع شبكات 5G نحو سعة أعلى وتغطية أوسع وبنية تحتية أكثر توزيعًا، أصبحت الطاقة الموثوقة جزءًا مهمًا من أداء مواقع الاتصالات. ال5Gلوحة إمداد الطاقة DC الخارجيةمنهاجوتم تصميمه لتوفير حل متكامل للطاقة الخارجية يجمع بين تحويل طاقة التيار المستمر، وتوزيع التيار المتردد/التيار المستمر، وإدارة البطارية، والمراقبة، والإدارة الحرارية، والحماية في خزانة واحدة.
يحتاج موقع الاتصالات الحديث إلى أكثر من مجرد خزانة توزيع كهربائية تقليدية. يجب أن تعمل معدات 5G الخارجية بشكل مستمر أثناء مواجهة التغيرات في درجات الحرارة والرطوبة والغبار وزيادة البرق وشيخوخة البطارية ومساحة التثبيت المحدودة ومتطلبات الصيانة عن بعد. يمكن للوحة إمداد الطاقة الخارجية DC المدمجة 5G معالجة هذه التحديات من خلال الجمع بين وظائف إدارة الطاقة المتعددة في نظام خارجي منسق.
سلسلة H5GY من HAGOE عبارة عن حل طاقة خارجي متكامل بقدرة 48 فولت تيار مستمر مصمم لمحطات قاعدة 5G و4G وشبكات FTTx ومعدات اتصالات البيانات وشبكات الوصول ومواقع الاتصالات غير المراقبة. يدعم النظام تكوينات 200 أمبير و300 أمبير، وحماية خزانة IP55، وواجهات اتصال متعددة، وإدارة البطارية، والمراقبة، وترتيبات التوزيع القابلة للتخصيص.
تعتمد البنية التحتية لتقنية 5G على عدد كبير من مواقع الاتصالات الموزعة على المدن والمناطق الصناعية وشبكات النقل والمناطق التجارية والمواقع النائية. على عكس غرف المعدات الداخلية، تتعرض مواقع الاتصالات الخارجية بشكل مباشر للظروف البيئية التي يمكن أن تؤثر على المعدات الكهربائية وأداء البطارية.
لذلك تحتاج بنية الطاقة الخارجية التي يمكن الاعتماد عليها إلى مواجهة العديد من التحديات في وقت واحد:
لهذه الأسباب، يمكن أن تكون خزانة الطاقة المتكاملة أكثر عملية من تجميع مكونات مستقلة متعددة لإدارة الطاقة في كل موقع اتصالات.

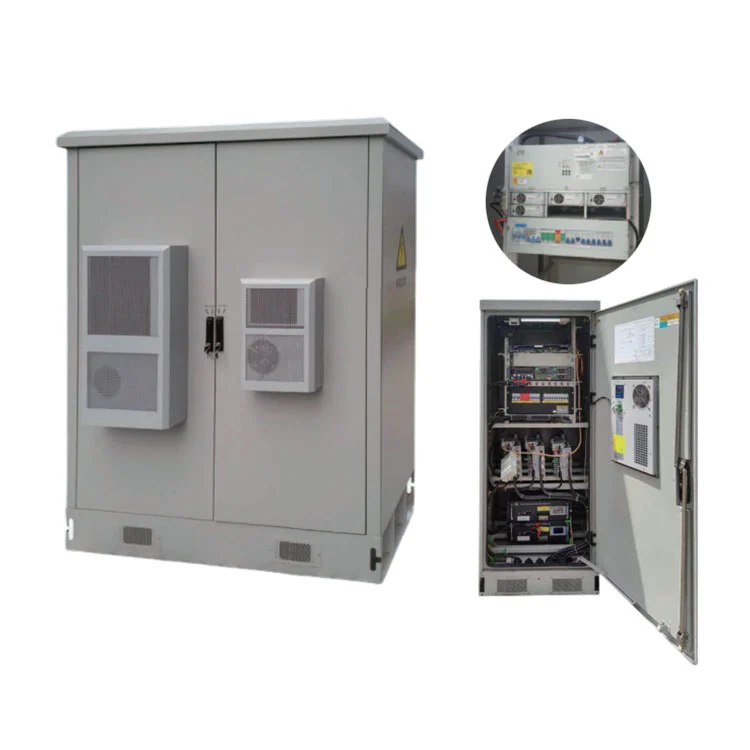

لوحة إمداد الطاقة DC الخارجية 5G هي نظام طاقة اتصالات خارجي مصمم لتزويد وتوزيع ومراقبة وحماية طاقة التيار المستمر لمعدات الاتصالات. اعتمادًا على تكوين المشروع، يمكن للخزانة أن تجمع بين توزيع التيار المتردد/المستمر، ووحدات المقوم، وأنظمة البطاريات، ووظائف المراقبة، والإدارة الحرارية، والحماية من زيادة التيار.
تستخدم سلسلة HAGOE H5GY بنية خزانة متكاملة مخصصة لمواقع اتصالات 5G و4G. يمكن تكوين بنية الطاقة 48 فولت تيار مستمر وفقًا للمتطلبات الفعلية لمعدات الاتصالات بدلاً من الاعتماد على تكوين ثابت واحد.
يعد هذا النهج مفيدًا بشكل خاص لمقاولي الاتصالات وشركات EPC والموزعين ومتكاملي الأنظمة الذين يحتاجون إلى موازنة سعة الطاقة ومتطلبات النسخ الاحتياطي وأبعاد الخزانة والظروف البيئية ومتطلبات المراقبة عن بعد.
بدلاً من تركيب خزانات منفصلة لكل وظيفة لإدارة الطاقة، يمكن لنظام خارجي متكامل أن يجمع المكونات الرئيسية معًا في حاوية واحدة منسقة. يمكن أن يؤدي ذلك إلى تبسيط عملية التثبيت، وتحسين استخدام المساحة، وجعل الصيانة على مستوى الموقع أكثر وضوحًا.
تعتمد معدات الاتصالات عادة على بنيات طاقة التيار المستمر، مما يجعل خرج التيار المستمر المستقر أحد الاعتبارات الأساسية للمحطات الأساسية وعقد الاتصالات. يمكن لسلسلة H5GY دمج مكونات إمداد الطاقة بتيار مستمر 48 فولت، ووحدات المقوم، وتوزيع التيار المتردد/التيار المستمر، وأنظمة البطاريات، ووحدات المراقبة وفقًا لمتطلبات المشروع.
يجب تصميم خزانات الاتصالات الخارجية بشكل مختلف عن اللوحات الكهربائية الداخلية. توفر سلسلة H5GY تكوين خزانة خارجية IP55 للمساعدة في حماية المكونات الكهربائية الداخلية من التعرض البيئي الشائع.
تسمح البطارية الاحتياطية لمعدات الاتصالات بمواصلة العمل أثناء فترات انقطاع الطاقة المحددة. يمكن أن تدعم بنية المراقبة المتكاملة حساب سعة البطارية، وتعويض درجة الحرارة، واختبار البطارية عبر الإنترنت، وتنظيم الجهد التلقائي، والحد الحالي.
تعد إدارة الحرارة مهمة لأن إلكترونيات الطاقة والبطاريات قد تستجيب بشكل مختلف لدرجة الحرارة. تستخدم سلسلة H5GY تقنية عزل مجاري الهواء بين حجرة المعدات وحجرة البطارية للمساعدة في تقليل تأثير الحرارة الناتجة عن إلكترونيات الطاقة على منطقة البطارية.
يحتاج مشغلو الاتصالات الحديثة بشكل متزايد إلى الوصول عن بعد إلى معلومات نظام الطاقة. اعتمادًا على التكوين المحدد، يدعم النظام واجهات الاتصال RS232 وRS485 وTCP/IP وRJ45 واتصال جاف. يمكن أيضًا تكوين بروتوكولات الاتصال CDT وModbus وIEC 61850 كخيارات.
يمكن تكوين النظام بذاكرة ذات سعة كبيرة قادرة على تخزين أكثر من 500000 سجل تاريخي للخطأ والتشغيل. يمكن أن يوفر هذا معلومات مفيدة لتحليل الصيانة واستكشاف الأخطاء وإصلاحها.
يجب أن يعتمد اختيار خزانة طاقة الاتصالات على حسابات الحمل الفعلية ومتطلبات الموقع بدلاً من سعة الخزانة وحدها. توضح المواصفات التالية البنية القابلة للتكوين المتوفرة لنظام HAGOE.
| عنصر التكوين | المعلمة الفنية | إعدادات |
|---|---|---|
| نوع النظام | نظام طاقة DC متكامل خارجي | الهندسة المعمارية القياسية |
| خيارات السعة | 200 أمبير / 300 أمبير | يعتمد المشروع |
| الحماية الخارجية | IP55 | حماية الخزانة القياسية |
| جهد الإدخال | تيار متردد 380 فولت ±20% | معيار |
| التردد المقدر | 50 هرتز ±10% | معيار |
| تواصل | RS232 / RS485 / TCP / IP / الاتصال الجاف | شكلي |
| وحدات الشحن | 10A، 20A، 30A أو تكوينات محددة أخرى | مطلوب |
| فحص البطارية | ما يصل إلى 4 وحدات | مطلوب |
| مراقبة البطارية | ما يصل إلى 32 وحدة | خياري |
| وحدة العاكس | 1K / 2K / 3K / 5K | خياري |
| حجم الخزانة | 800 × 600 × 2260 مم أو 2360 مم | قابلة للتخصيص |
يجب تأكيد كمية المقوم النهائية، وسعة البطارية، وترتيب قاطع الدائرة، وتكوين الإدخال / الإخراج، ومدة النسخ الاحتياطي من خلال حسابات حمل المشروع قبل الشراء.
التطبيق الأساسي هو البنية التحتية الخلوية في الهواء الطلق. يمكن لخزانة طاقة التيار المستمر المركزية الخارجية أن توفر تحويل الطاقة والبطارية الاحتياطية والتوزيع والمراقبة لمعدات الاتصالات.
غالبًا ما تشتمل شبكات الوصول إلى الألياف على العديد من عقد الاتصالات الموزعة. يمكن للخزانة الخارجية المدمجة أن تجمع بين تحويل الطاقة والطاقة الاحتياطية والمراقبة والتوزيع في حل مدمج.
يمكن لمعدات الاتصال والوصول التي تتطلب مصدر طاقة مركزي للتيار المستمر أن تستفيد من المراقبة عن بعد وإدارة البطارية والتوزيع القابل للتكوين.
قد يكون فحص المواقع البعيدة أمرًا صعبًا ومكلفًا بشكل متكرر. تساعد الحماية الخارجية والمراقبة البيئية وإدارة البطارية والتواصل عن بعد على تقليل الاعتماد على الفحص اليدوي المستمر.
عند ترقية مواقع 3G أو 4G الحالية إلى 5G، قد يحتاج نظام الطاقة إلى استيعاب متطلبات حمل أعلى أو مختلفة. تسمح خزانة طاقة التيار المستمر القابلة للتكوين للمهندسين بتقييم ملف تعريف الحمل الجديد ومتطلبات البطارية وترتيب التوزيع معًا.
بالنسبة لمشغلي الاتصالات ومقاولي EPC ومتكاملي الأنظمة، يتطلب اختيار النظام الصحيح أكثر من مجرد مقارنة التيار الاسمي. يجب تقييم خمسة عوامل رئيسية قبل تقديم الطلب.
تحديد حمل التشغيل المستمر والنظر في التوسع المستقبلي. يساعد هذا في تحديد ما إذا كان تكوين 200A أو 300A أو أي تكوين آخر مناسبًا.
ينبغي حساب سعة البطارية وفقًا للحمل الفعلي ومدة النسخ الاحتياطي المطلوبة وخصائص البطارية وظروف التشغيل المحلية.
تحديد العدد المطلوب من دوائر التيار المتردد والتيار المستمر، ومواضع قواطع الدائرة، ومجموعات الإدخال/الإخراج، ومتطلبات خفض الطاقة المرحلية.
تأكد مما إذا كان النظام الأساسي لإدارة الموقع الحالي يتطلب TCP/IP أو RS485 أو RS232 أو جهات اتصال جافة أو Modbus أو طريقة اتصال أخرى.
يجب مراعاة درجة الحرارة المحيطة والرطوبة والإشعاع الشمسي وموقع التثبيت والتهوية وإمكانية الوصول إلى الصيانة أثناء اختيار النظام.
يمكن أن تساعد عملية الاختيار على أساس المشروع في منع كل من الأنظمة ذات الحجم الصغير وقدرة المعدات غير الضرورية، مما يحسن القيمة الإجمالية للاستثمار.
تعمل شركة HAGOE Electric Technology Co., Ltd. في تصنيع المعدات الكهربائية منذ عام 2008، وتمتد تغطية المنتج عبر أنظمة طاقة التيار المستمر، وUPS/EPS، وتوزيع الطاقة، والتحكم الآلي، والمعدات الكهربائية للطاقة الجديدة، وأنظمة الطاقة الذكية ذات الصلة.
بالنسبة للمشترين الدوليين الذين يبحثون عن مصنع أو مورد صيني، يمكن للنموذج الهندسي القائم على المصنع الخاص بالشركة أن يوفر عملية شراء أكثر تكاملاً تغطي الاختيار الفني والتصنيع والاختبار والتوثيق ودعم التصدير.
تدمج HAGOE خدمات البحث والتطوير والهندسة والتصنيع والاختبار والتصدير. وتشمل قدراتها الإنتاجية تصنيع الخزانات، والتجميع الكهربائي، وتكامل نظام المراقبة، وتشغيل النظام، والفحص النهائي.
وفقًا لنطاق المنتج والشهادة المطبق، تحتفظ HAGOE بأنظمة إدارة ISO9001، وISO14001، وISO45001 ولديها شهادات تشمل CCC، وCE، وCB، وRoHS. كما أبلغت الشركة عن أكثر من 34 براءة اختراع وطنية.
بالنسبة لمقاولي EPC والموزعين ومتكاملي الأنظمة في مجال الاتصالات، يمكن لـ HAGOE دعم الاختيار الفني وتصميم الحلول المخصصة وإعداد عروض الأسعار وتتبع الإنتاج ووثائق الفحص والتنسيق اللوجستي والتشغيل عن بُعد.
نعم. غالبًا ما تختلف مشاريع الاتصالات في أبعاد الخزانة ومتطلبات التحميل وسعة البطارية وبروتوكولات الاتصال وهندسة التوزيع والظروف البيئية. ولذلك قد تتطلب الخزانة الموحدة تعديلات هندسية قبل النشر.
يمكن تكييف سلسلة H5GY للمتطلبات الخاصة بالمشروع بما في ذلك:
توفر HAGOE أيضًا خدمات تصنيع المعدات الأصلية وتصنيع التصميم الشخصي للعملاء الدوليين، مما يسمح لمقاولي الاتصالات ومتكاملي الأنظمة بتطوير خزانة طاقة حول مواصفات مشروعهم بدلاً من تكييف مشروعهم مع تكوين قياسي صارم.
يتم استخدامه لتوفير وتوزيع ومراقبة وحماية طاقة التيار المستمر للبنية التحتية للاتصالات الخارجية مثل المحطات الأساسية 5G و4G وشبكات FTTx وشبكات الوصول ومعدات اتصالات البيانات.
تدعم سلسلة HAGOE H5GY تكوينات 200A و300A. يجب تحديد السعة النهائية وفقًا لحمل التيار المستمر الفعلي ومتطلبات التوسع المستقبلية واحتياجات البطارية الاحتياطية.
نعم. تدعم بنية النظام حجرة البطارية ووظائف إدارة البطارية. يجب تحديد نوع البطارية وقدرتها وكميتها وفقًا لوقت النسخ الاحتياطي المطلوب وحمل المشروع.
نعم. اعتمادًا على التكوين، يمكن للنظام أن يدعم واجهات TCP/IP وRS485 وRS232 وRJ45 وواجهات الاتصال الجاف. يمكن أيضًا تكوين بروتوكولات اتصال إضافية مثل Modbus.
تستخدم سلسلة H5GY تكوين حماية الخزانة الخارجية IP55، مما يساعد النظام على تلبية المتطلبات البيئية لمنشآت الاتصالات الخارجية.
نعم. تدعم HAGOE تخصيص OEM وODM الذي يغطي هيكل الخزانة والتكوين الكهربائي وواجهات المراقبة والعلامات التجارية والتعبئة والتغليف والوثائق الفنية ذات الصلة.
توفر HAGOE وثائق التثبيت باللغة الإنجليزية، والتوجيه الفني عن بعد، والمساعدة في التشغيل، والتدريب على التشغيل، واستكشاف الأخطاء وإصلاحها عن بعد. ويمكن تنسيق الدعم للمشاريع الأكبر حجما وفقا لمتطلبات المشروع.
هاجو هي شركة مصنعة مقرها في Wenzhou، Zhejiang، الصين. تأسست الشركة في عام 2008، وهي تدمج خدمات البحث والتطوير والتصنيع والاختبار والمبيعات والتصدير.
تعد البنية التحتية الموثوقة للطاقة أمرًا أساسيًا للحفاظ على خدمات اتصالات 5G مستقرة. مصممة بشكل صحيحلوحة إمداد الطاقة الخارجية بتيار مستمر 5Gيمكن الجمع بين تحويل الطاقة، وتوزيعها، والبطارية الاحتياطية، والمراقبة، والإدارة البيئية، والحماية في حل خارجي منسق. يمكن لهذا النهج المتكامل تبسيط عملية نشر الموقع مع دعم متطلبات الموثوقية لشبكات الاتصالات الحديثة.
بفضل السعة القابلة للتكوين، والحماية الخارجية IP55، وإدارة البطارية، والاتصال عن بعد، والتوزيع القابل للتخصيص، والدعم الهندسي الموجه للمشروع، توفر سلسلة H5GY من HAGOE خيارًا عمليًا لمشغلي الاتصالات ومقاولي EPC والموزعين ومتكاملي الأنظمة. إذا كنت تخطط لإنشاء موقع 5G جديد، أو ترقية شبكة اتصالات حالية، أو الحصول على نظام طاقة خارجي مخصص للتيار المباشر من شركة مصنعة في الصين،اتصل بنالمناقشة متطلبات التحميل الخاصة بك، ووقت النسخ الاحتياطي للبطارية، وتكوين الخزانة، وبروتوكول الاتصال، ومواصفات المشروع مع فريق HAGOE الهندسي.
