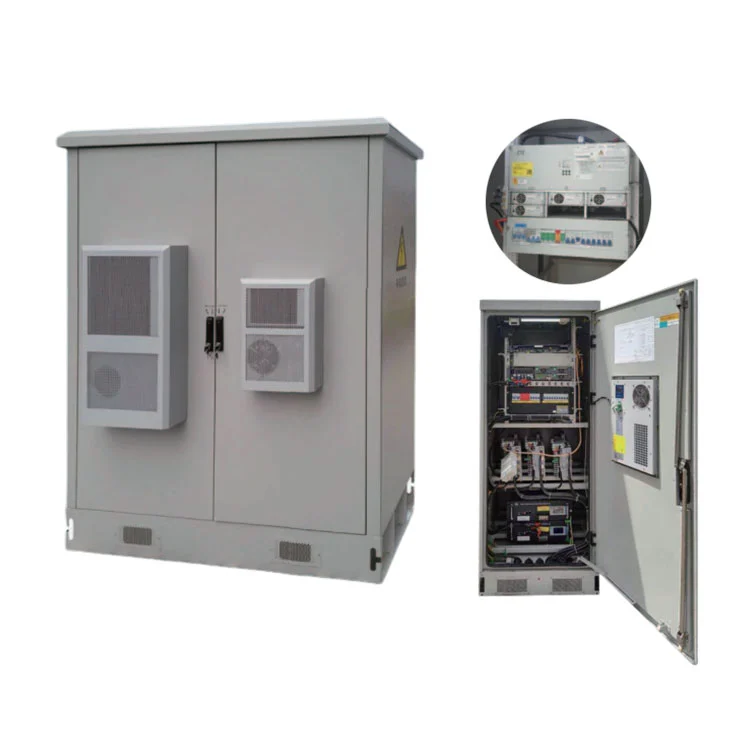

سلسلة هاجو H5GYلوحة إمداد الطاقة الخارجية بتيار مستمر 5Gيدمج توزيع التيار المتردد/المستمر، وتحويل الطاقة 48 فولت تيار مستمر، وإدارة البطارية، والمراقبة، والإدارة الحرارية، والحماية من زيادة التيار في خزانة خارجية. معتكوينات 200A و300A، وحماية IP55، واتصالات TCP/IP والمراقبة عن بعد، وهو مصمم لمحطات قاعدة 5G وFTTx واتصالات البيانات ومعدات الوصول التي تتطلب طاقة تيار مستمر مستقرة.
A لوحة إمداد الطاقة الخارجية بتيار مستمر 5Gهي أكثر من مجرد لوحة DC تقليدية مثبتة في الهواء الطلق. يجب أن تحافظ معدات طاقة الاتصالات على خرج ثابت للتيار المستمر أثناء التعامل مع تقلبات درجات الحرارة والرطوبة والغبار وزيادة البرق وتقادم البطارية ومساحة التثبيت المحدودة ومتطلبات الصيانة عن بعد.
السلسلة هاغو H5GYيتبع بنية متكاملة من خزانة واحدة، تجمع بين توزيع التيار المتردد/التيار المستمر، وطاقة المقوم، وإدارة البطارية، والمراقبة، والإدارة الحرارية ووظائف الحماية داخل خزانة خارجية واحدة. يهدف هذا التكوين إلى تبسيط عملية تثبيت الموقع ودعم التشغيل المستمر لـ5G، 4G، فتكسوغيرها من معدات الاتصالات.
سلسلة هاغو H5GY— حل طاقة DC خارجي متكامل لمواقع اتصالات 5G/4G.
يجمع بين توزيع التيار المتردد/المستمر، والمقوم، وإدارة البطارية، والمراقبة، والإدارة الحرارية في خزانة IP55 واحدة.
مصدر طاقة تيار مستمر 48 فولت مثبت على عمود من سلسلة H5GYتم تصميمه حول48 فولت تيار مستمرهندسة الطاقة التي تستخدم عادة بواسطة معدات الاتصالات. يمكن للنظام دمجسلسلة H48Sمصدر طاقة DC48V مدمج، ووحدة مراقبة، ووحدات مقوم، وتوزيع AC/DC ونظام البطارية وفقًا للتكوين المطلوب.
بالنسبة لمقاولي الاتصالات ومتكاملي الأنظمة، هذا يعني أنه يمكن تكوين خزانة الطاقة حول ملف تعريف الحمل الفعلي بدلاً من إجبار كل مشروع على تكوين ثابت.
تعتمد حجرة المعدات وحجرة البطاريةتكنولوجيا عزل مجاري الهواءلفصل بيئات التشغيل لإلكترونيات الطاقة والبطاريات. يساعد هذا في تقليل تأثير الحرارة الناتجة عن قسم الطاقة في حجرة البطارية.
يمكن أيضًا تكوين النظام بوظائف المراقبة البيئية والتحكم في درجة الحرارة. بالنسبة للمشاريع المعرضة لدرجات حرارة محيطة مرتفعة أو اختلافات كبيرة في درجات الحرارة ليلاً ونهارًا، تصبح الإدارة الحرارية جزءًا مهمًا من موثوقية البطارية والنظام.
تدعم بنية المراقبة المتكاملة وظائف مثلحساب سعة البطارية، وتعويض درجة الحرارة، واختبار البطارية عبر الإنترنت، وتنظيم الجهد التلقائي والحد الحالي.
تسمح هذه الوظائف للمشغلين بمراقبة حالة تشغيل نظام التيار المستمر والبطارية بدلاً من الاعتماد فقط على الفحص المحلي. يمكن دمج المعلمات المتعلقة بالبطارية في نظام المراقبة الشامل وفقًا للتكوين المحدد.
يوفر النظام أوظيفة توفير الطاقة أثناء النوملمواقع الاتصالات حيث تختلف ظروف التحميل بمرور الوقت. والغرض من ذلك هو تقليل استهلاك الطاقة غير الضروري مع الحفاظ على مصدر الطاقة المطلوب لمعدات الاتصالات.
وينطبق هذا بشكل خاص على مواقع الاتصالات الموزعة حيث تعمل العديد من الخزانات بشكل مستمر ويتراكم استهلاك الطاقة عبر عدد كبير من المواقع.

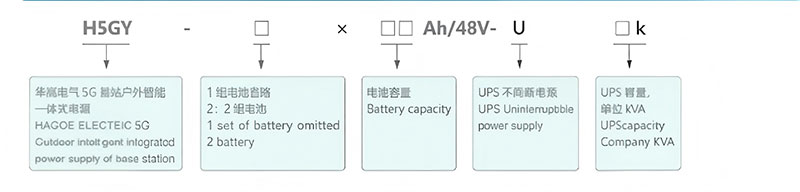

| أغراض | المعلمات التقنية | مطلوب / اختياري |
|---|---|---|
| تصنيف جهد الإدخال | تيار متردد 380 فولت ±20% | — |
| التردد المقدر | 50 هرتز ±10% | — |
| تصنيف الناتج الجهد | تيار مستمر 110 فولت / تيار مستمر 220 فولت | — |
| نطاق الجهد الناتج | تيار مستمر 90-130 فولت / تيار مستمر 180-260 فولت | — |
| وحدة الشحن | HG-T، HG-Z، HG-F | مطلوب |
| وحدة الشحن الحالية | 10 أ، 20 أ، 30 أ/ 5 أ، 10 أ، 20 أ، 30 أ | مطلوب |
| وحدة فحص البطارية | زئبق-X: ما يصل إلى 4 وحدات (≥4) | مطلوب |
| وحدة عزل الفروع | زئبق-I: ما يصل إلى 16 وحدة (≥16) | خياري |
| وحدة العاكس | HG-N1K(1 كيلو، 2 كيلو، 3 كيلو، 5 كيلو) | خياري |
| تبديل وحدة القيمة | زئبق-ك: ما يصل إلى 16 وحدة (≥16) | خياري |
| حجم جسم الخزانة | 800 × 600 × 2260 ملم(أو 2360 ملم) | غير قياسي وقابل للتخصيص |
| وحدة مراقبة البطارية | ما يصل إلى 32 وحدة (≥32) | خياري |
يمكن أن يتضمن التكوين وحدات المراقبة، ووحدات المقوم، وتوزيع التيار المتردد/المستمر، والاتصالات الجافة وهياكل الرفوف وفقًا لمتطلبات المشروع.
يمكن لقسم التوزيع دعم ما يصل إلىأوضاع تركيب قاطع الدائرة الكهربائية 24P AC/DC، مع تخصيص محدد للتيار المتردد والتيار المباشر اعتمادًا على تكوين الخزانة المحدد.
يمكن أن تدعم بنية المراقبة والتحكم6 مدخلات و 6 مخرجاتمع مهمة قابلة للتخصيص، جنبًا إلى جنب مع قياس طاقة التيار المتردد، واكتشاف استهلاك الطاقة متعدد المستخدمين، والتحكم في خفض الطاقة متعدد المستويات وتكب / إبتواصل.
ملاحظة هندسية:ينبغي تأكيد كمية المقوم النهائية وسعة البطارية وتكوين الإدخال/الإخراج وترتيب قاطع الدائرة مقابل حساب حمل المشروع ومتطلبات وقت النسخ الاحتياطي وتكوين معدات الاتصالات قبل عرض الأسعار.
قبل اختيار ألوحة إمداد الطاقة الخارجية بتيار مستمر 5G، يجب على فرق المشتريات والهندسة التأكد من خمسة معايير:
الحمولة:حدد إجمالي حمل التيار المستمر المستمر والتوسع المستقبلي المتوقع قبل تحديد تكوين 200 أمبير أو 300 أمبير.
متطلبات النسخ الاحتياطي:ينبغي حساب سعة البطارية من وقت النسخ الاحتياطي المطلوب والحمل الفعلي وظروف التشغيل المحلية بدلاً من تحديدها فقط حسب سعة الخزانة.
ترتيب التوزيع:تأكد من مواضع قاطع الدائرة الكهربائية AC/DC المطلوبة، وعدد المدخلات والمخرجات، وما إذا كانت مجموعات التحميل المتعددة تتطلب خفض الطاقة على مراحل.
بروتوكول الاتصال:تأكد مما إذا كانت منصة إدارة الموقع تتطلب ذلكتكب / إب، RS485، RS232أو واجهات إنذار الاتصال الجاف.
الظروف البيئية:يجب مراعاة درجة الحرارة المحيطة والرطوبة والتعرض لأشعة الشمس وموقع التثبيت وظروف الصيانة عند اختيار تكوين الإدارة الحرارية للخزانة.
تساعد طريقة الاختيار القائمة على المشروع على تجنب الأنظمة ذات الحجم الصغير وقدرة المعدات غير الضرورية.
بالنسبة لأنظمة التيار المباشر القياسية المثبتة على الحائط أو المدمجة، توفر HAGOE وثائق التثبيت باللغة الإنجليزية والإرشادات الفنية عن بعد.
بالنسبة للوحات DC متوسطة الحجم والخزانات الكهربائية الكاملة، يمكن للمهندسين توفير دعم التركيب والتشغيل وفقًا لترتيبات المشروع. بالنسبة لمشاريع المحطات الفرعية الأكبر حجمًا أو الخلايا الكهروضوئية أو EPC، يمكن لشركة HAGOE إعداد خطة تركيب وتشغيل مخصصة وتنسيق تشغيل المعدات مع جدول البناء الشامل.
يتضمن دعم التثبيتالتدريب على التشغيل، وتوجيهات التشغيل، واستكشاف الأخطاء وإصلاحها عن بعدلمساعدة فريق الصيانة التابع للعميل على التعرف على العمليات الروتينية.
الخزانة طاقة الاتصالات الخارجية من سلسلة H5GY / IOPUيمكن استخدامه كمنصة طاقة خارجية تعمل بالتيار المستمر لمواقع الاتصالات الخلوية حيث تتطلب المعدات استقرارًا48 فولت تيار مستمرالطاقة والبطارية الاحتياطية.
بالنسبة لعقد الوصول إلى الألياف والاتصالات الموزعة، يمكن أن يجمع تصميم الخزانة المتكامل بين تحويل الطاقة والبطارية الاحتياطية والمراقبة والتوزيع ضمن تركيب خارجي صغير الحجم.
يمكن للنظام دعم معدات الاتصال والوصول التي تتطلب مركزية48 فولت تيار مستمرمصدر الطاقة مع واجهات المراقبة والإنذار عن بعد.
IP55الحماية والمراقبة البيئية وإدارة البطارية وخيارات الحماية من السرقة تجعل النظام مناسبًا للمواقع التي يكون فيها الفحص اليدوي المنتظم محدودًا.
بالنسبة لمواقع 3G/4G الحالية التي يتم ترقيتها إلى 5G، يمكن تكوين النظام وفقًا لمتطلبات التحميل الجديدة وترتيبات التوزيع ومتطلبات النسخ الاحتياطي للبطارية.
لقد شاركت شركة HAGOE في تصنيع المعدات الكهربائية منذ ذلك الحين2008، مع تغطية المنتج الممتدة من أنظمة الطاقة DC وUPS/EPS إلى توزيع الطاقة والتحكم الآلي والمعدات الكهربائية للطاقة الجديدة. وهذا يسمح بتنسيق مشاريع الاتصالات مع الأنظمة الكهربائية ذات الصلة من خلال فريق هندسي واحد.
تدير الشركة قاعدة الإنتاج الخاصة بها وتتكاملخدمات البحث والتطوير والهندسة والتصنيع والاختبار والتصدير. يمكن توفير المنتجات القياسية جنبًا إلى جنب مع أبعاد الخزانة المخصصة وترتيبات التوزيع وواجهات الاتصال وتكوينات المراقبة.
حصلت هاجوأكثر من 34 براءة اختراع وطنيةويحافظ على الشهادات وأنظمة الإدارة بما في ذلكISO9001، ISO14001، ISO45001، CCC، CE، CB وRoHS، وفقًا للمنتج المطبق ونطاق الشهادة.
بالنسبة للمشتريات الدولية، يمكن أن تتضمن المستندات الفنية أدلة المنتجات والرسومات الكهربائية وتقارير الفحص ووثائق الشهادات وقوائم التعبئة وتعليمات التثبيت.
بالنسبة لمقاولي EPC للاتصالات والموزعين ومتكاملي الأنظمة، توفر HAGOE الاختيار الفني وتصميم الحلول المخصصة ودعم عروض الأسعار وتتبع الإنتاج ووثائق الفحص والتنسيق اللوجستي ودعم التشغيل عن بعد.
بالنسبة للاختيار القياسي ومخططات توزيع الطاقة الأساسية، يمكن للفريق الهندسي عادةً تقديم التكوين الأولي والاقتباس في الداخل1 يوم عمل. يتم تقييم المشاريع المخصصة الأكثر تعقيدًا وفقًا لنطاقها الفني.
شركة هاجو للتكنولوجيا الكهربائية المحدودةتأسست في2008في ونتشو، تشجيانغ، الصين، مع قدرات تصنيعية وهندسية تغطي توزيع الطاقة، وإلكترونيات الطاقة، والطاقة الجديدة وأنظمة الطاقة الذكية.
بالنسبة لأنظمة طاقة الاتصالات الخارجية، يشمل الإنتاج تصنيع الخزانات، والتجميع الكهربائي، وتكامل نظام المراقبة، وتشغيل النظام والفحص النهائي. قاعدة الإنتاج مجهزةآلات القطع بالليزر TRUMPF، آلات الثني AMADA CNCومعدات تثقيب البرج الآلية وخطوط إنتاج SMT وأنظمة اختبار الشيخوخة الذكية، جنبًا إلى جنب مع معدات EMC وحماية IP والاختبار البيئي.
تعمل الشركة تحتISO9001، ISO14001 وISO45001أنظمة الإدارة وتطوير المنتجات وفقًا لمتطلبات GB وIEC المعمول بها. يمكن توفير تقارير التفتيش والشهادات والوثائق الفنية الخاصة بالمشروع وفقًا لمتطلبات العملاء.
النظام الطاقة DC المتكامل الخارجي من سلسلة H5GYيمكن تكييفها لمشغلي الاتصالات ومقاولي EPC والموزعين ومتكاملي الأنظمة الذين يحتاجون إلى تكوين خاص بالمشروع.
يمكن أن يغطي التخصيصهيكل الخزانة، والمظهر، والشعار، والتعبئة، وترتيب التوزيع، وواجهات المراقبة، وتكوين الاتصالات والمكونات الكهربائية المختارة. توفر HAGOE أيضًا خدمات OEM/ODM للعملاء الدوليين ويمكنها تنسيق الوثائق الفنية المخصصة مع المعدات الموردة.
نعم. السلسلة H5GYتم تصميم لوحة إمداد الطاقة الخارجية 5G DC خصيصًا لتطبيقات طاقة الاتصالات الخارجية بما في ذلك5G، 4G، فتكسومعدات نقل البيانات والوصول إليها. ال48 فولت تيار مستمرالهندسة المعمارية وتكامل البطارية والمراقبة وحماية الخزانة الخارجية تجعلها مناسبة للبنية التحتية للطاقة في مواقع الاتصالات.
تتضمن معلومات التكوين H5GY/H48S المرفقة200A و 300Aتكوينات النظام. يجب اختيار السعة النهائية وفقًا لحمل التيار المستمر الفعلي ومتطلبات التوسيع وتصميم البطارية الاحتياطية.
تدعم بنية النظام حجرة البطارية ووظائف إدارة البطارية. يجب التأكد من نوع البطارية الفعلي وقدرتها وكميتها وفقًا لوقت النسخ الاحتياطي المطلوب وحساب حمل المشروع.
نعم. اعتمادا على التكوين المحدد، تشمل واجهات الاتصالتكب / إب، RS485، RS232والاتصالات الجافة. يمكن تكوين وظائف المراقبة لمنصة الإدارة عن بعد للمشروع.
نعم. يدعم تكوين المنتجحماية من البرق للتيار المتردد والتيار المستمر والإشارة، مع توفر الحماية من زيادة التيار B+C وفقًا لتكوين المشروع.
نعم. يوفر هاجوتصنيع المعدات الأصلية/تصنيع التصميم الشخصيوالتخصيص الهندسي الذي يغطي هيكل الخزانة، والتكوين الكهربائي، وواجهات المراقبة، والعلامات التجارية، والتعبئة والتغليف والوثائق الفنية ذات الصلة.
يحدد التكوين المرفقIP55حماية للخزانة الخارجية.
نعم. توفر شركة HAGOE أدلة التثبيت باللغة الإنجليزية والإرشادات الفنية عن بعد ودعم التشغيل. ويمكن أيضًا ترتيب الدعم في الموقع للمشاريع الأكبر أو الأكثر تعقيدًا وفقًا لنطاق المشروع.
اعتمادًا على الطلب ومتطلبات المشروع، يمكن لشركة HAGOE توفير أدلة المنتج والرسومات الكهربائية وتقارير الفحص ووثائق الاعتماد وقوائم التعبئة والوثائق الفنية الأخرى المطلوبة لتسليم المشروع.
نعم. لا تفرض HAGOE موكًا إلزاميًا عالميًا.وحدة واحدةيمكن طلب المنتجات القياسية، بينما يتم تقييم المشاريع المخصصة وفقًا للتكوين المطلوب.
هاجو هو أالشركة المصنعةمقرها في ونتشو، تشجيانغ، الصين، أنشئت في2008. تقوم الشركة بدمج خدمات البحث والتطوير والتصنيع والاختبار والمبيعات والتصدير وتدير مرافق الإنتاج الخاصة بها.
بالنسبة للمنتجات القياسية المتوفرة في المخزون، يمكن ترتيب الشحن في أسرع وقت ممكن3 أيام عملبعد الدفع، رهنا بتوافر المخزون. تتطلب أوامر الدُفعات القياسية بشكل عام7-10 أيام عمل، بينما تتطلب الطلبات المخصصة عادةً15-30 يوم عمل، اعتمادًا على التكوين وتعقيد المشروع.
