لوحة إمداد الطاقة HAGOE GZDW DCيوفر طاقة مساعدة DC موثوقة للمحطات الفرعية ومحطات الطاقة والأنظمة الصناعية، مع خرج 110 فولت/220 فولت، وشحن معياري ومراقبة ذكية.
لوحة إمداد الطاقة HAGOE GZDW DCهو نظام طاقة مساعد متكامل للتيار المستمر مصمم للمحطات الفرعية ومحطات الطاقة والمرافق الصناعية والبنية التحتية الكهربائية الحيوية. تم تطويره بواسطةشركة هاجو للتكنولوجيا الكهربائية المحدودة، وهي شركة مصنعة لمعدات إمدادات الطاقة تأسست في2008، السلسلة جي زي دي دبليويجمع بين تحويل التيار المتردد/المستمر، وإدارة شحن البطارية، وتوزيع التيار المستمر، ومراقبة العزل والإشراف الذكي على النظام في خزانة واحدة.
على عكس خزانة شاحن التيار المستمر البسيطة، فإننظام جي زي دي دبليوتم تصميمه كحل كامل لطاقة التشغيل DC. إنه يوفر طاقة ثابتة للتيار المستمر لحماية التتابع وتشغيل المفاتيح الكهربائية ومعدات التشغيل الآلي وأنظمة الاتصالات والدوائر الثانوية الأخرى التي تتطلب توفرًا مستمرًا للطاقة.
يدعم النظام تكوينات متعددة للبطارية، بما في ذلك:
لوحة إمداد الطاقة بتيار مستمر من حمض الرصاص جي زي دي دبليو
لوحة إمداد الطاقة بتيار مستمر من الليثيوم جي زي دي دبليو

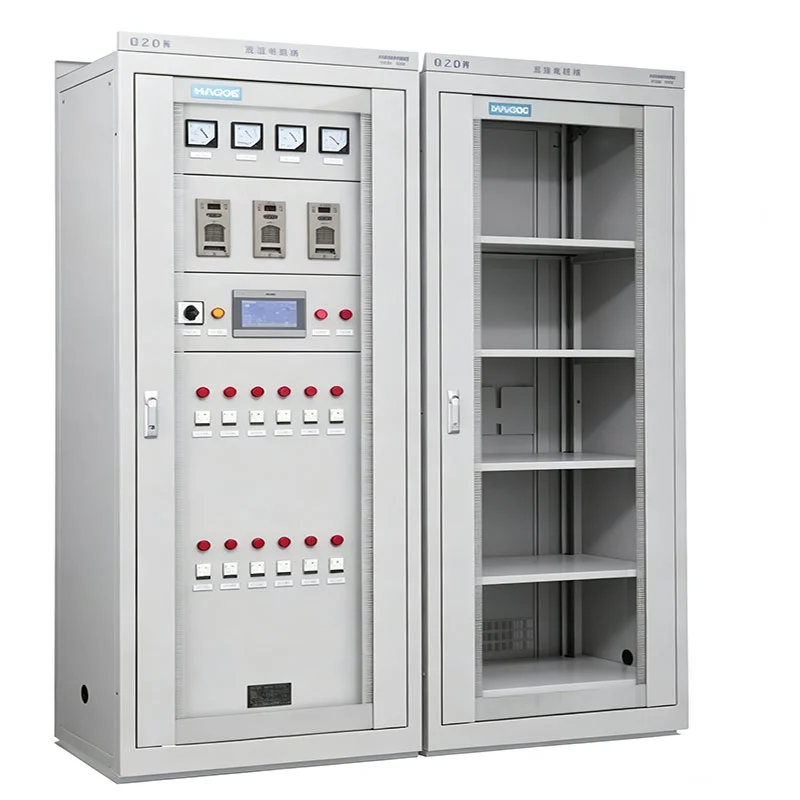

لوحة إمداد الطاقة GZDW Ni-Cd DC
كما أنه قابل للتكوين أيضًاخزانات شاحن تيار مستمر 48 فولت, خزانات شاحن تيار مستمر 110 فولتوخزانات شاحن تيار مستمر 220 فولتوفقا لمتطلبات الجهد لمختلف التطبيقات.
مع وحدات الشحن المعيارية، والمراقبة الذكية وخيارات الاتصال المتعددة، فإنسلسلة جي زي دي دبليوتوفر منصة طاقة DC مرنة لمشاريع EPC المحلية والخارجية.
في المحطات الفرعية والأنظمة الكهربائية الصناعية الحديثة، تؤثر موثوقية طاقة التيار المستمر بشكل مباشر على تشغيل مرحلات الحماية والقواطع ومعدات التشغيل الآلي.
اللوحة إمداد الطاقة GZDW DCيدمج الأقسام الوظيفية التالية:
إدخال التيار المتردد وتصحيحه
النظام يحولتيار متردد 380 فولتإدخال الطاقة إلى مخرج تيار مستمر ثابت من خلال وحدات الشحن عالية الكفاءة. يمكن أن تعمل وحدات الشحن المتعددة بالتوازي لتحسين التكرار ومرونة الصيانة.
شحن البطارية وإدارتها
يدعم النظام الشحن العائم، وموازنة وظائف الشحن وإدارة البطارية. يمكن اختيار أنواع مختلفة من البطاريات وفقًا لمتطلبات المشروع، بما في ذلك بطاريات الرصاص الحمضية والليثيوم والنيكل سي دي.
توزيع العاصمة
يتم توزيع خرج التيار المباشر من خلال دوائر تغذية مستقلة مع وظائف الحماية والمراقبة، مما يوفر طاقة موثوقة للمعدات الثانوية.
الإشراف على النظام
تقوم وحدة المراقبة الذكية بتسجيل ظروف التشغيل والإنذارات والأحداث التاريخية بشكل مستمر، مما يساعد المشغلين على تحديد حالة النظام ومتطلبات الصيانة.
الزئبق-E5(7 بوصة) وزئبق-E6تمثل أنظمة المراقبة (10.4 بوصة) تطور HAGOE من أنظمة التيار المباشر التقليدية التي تعمل بالمفاتيح إلى منصات التحكم باللمس الصناعية الذكية.
يدعم نظام المراقبة بنيات نظام DC المختلفة:
بطارية واحدة مع شاحن واحد، بطارية واحدة مع شاحن مزدوج، بطاريات مزدوجة مع شاحن واحد، بطاريات مزدوجة مع شواحن مزدوجة
توفر شاشة اللمس الملونة ذات الدرجة الصناعية واجهة أكثر وضوحًا للتشغيل وإعداد المعلمات وتحليل الأخطاء.
تشمل وظائف المراقبة الرئيسية ما يلي:
مراقبة وحدة الشحن، فحص البطارية، مراقبة عزل الفروع، مراقبة حالة المحول، تسجيل الأخطاء التاريخية، إدارة الاتصالات
يمكن للنظام تخزينأكثر من 500000 خطأ تاريخي وسجلات التشغيل، وتوفير دعم البيانات القيمة لتحليل الصيانة.
واجهات الاتصال المتاحة:
RS232
RS485
إيثرنت RJ45
تتضمن بروتوكولات الاتصال الاختيارية ما يلي:
مودبوس
IEC61850
سي دي تي
دعم متطلبات إمدادات الطاقة المختلفة DC
السلسلة جي زي دي دبليويمكن تهيئتها باستخدام تقنيات بطاريات مختلفة وفقًا لمتطلبات التطبيق.

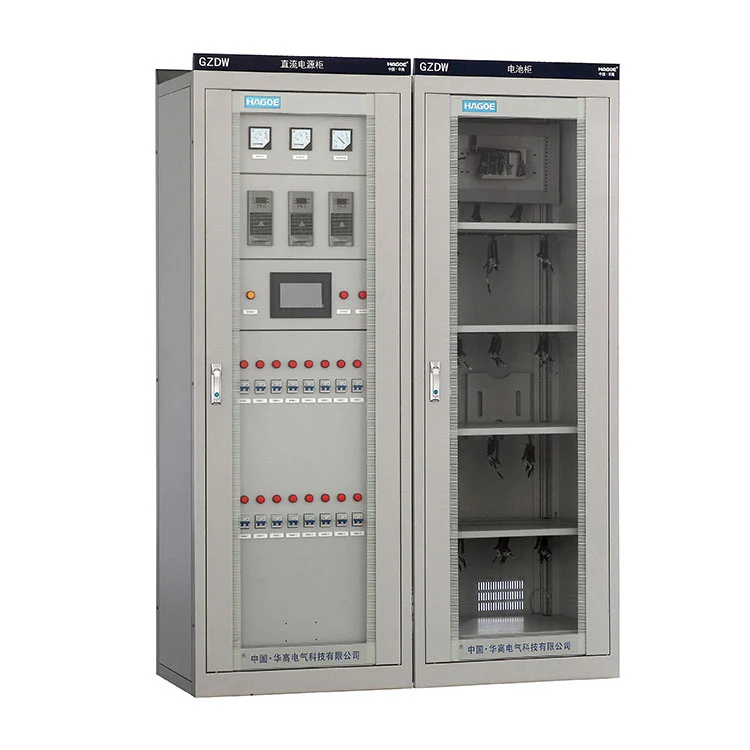

اللوحة إمداد الطاقة بتيار مستمر من حمض الرصاص جي زي دي دبليويظل تكوينًا مستخدمًا على نطاق واسع للمحطات الفرعية التقليدية والتطبيقات الصناعية نظرًا لتقنيته الناضجة وأدائه المستقر وميزة التكلفة.

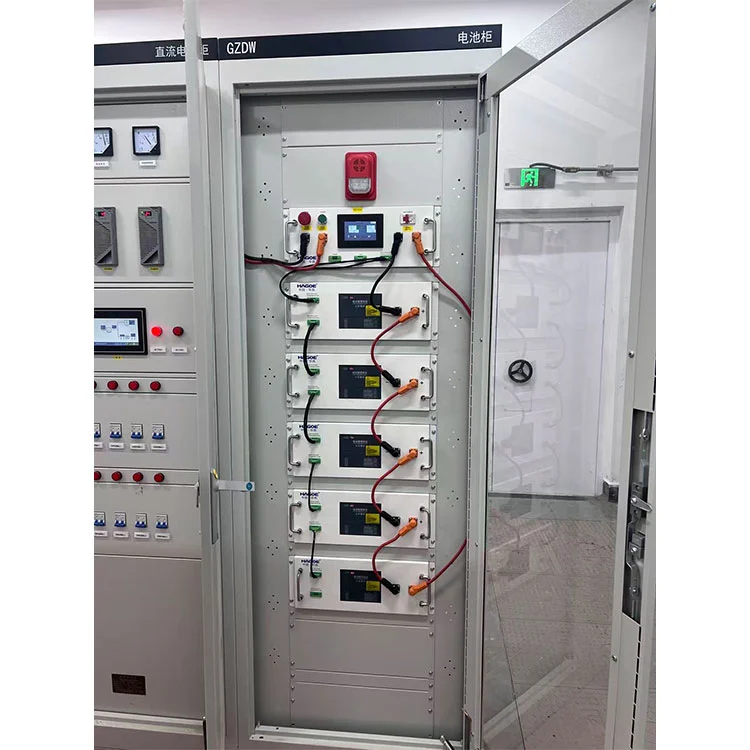

اللوحة إمداد الطاقة بتيار مستمر من الليثيوم جي زي دي دبليومناسب للمشاريع التي تتطلب كثافة طاقة أعلى ومتطلبات صيانة منخفضة ومساحة تركيب مدمجة.
نظام إدارة البطارية (خدمات إدارة المباني) ويمكن اعتبار التكامل وفقا لمواصفات المشروع.

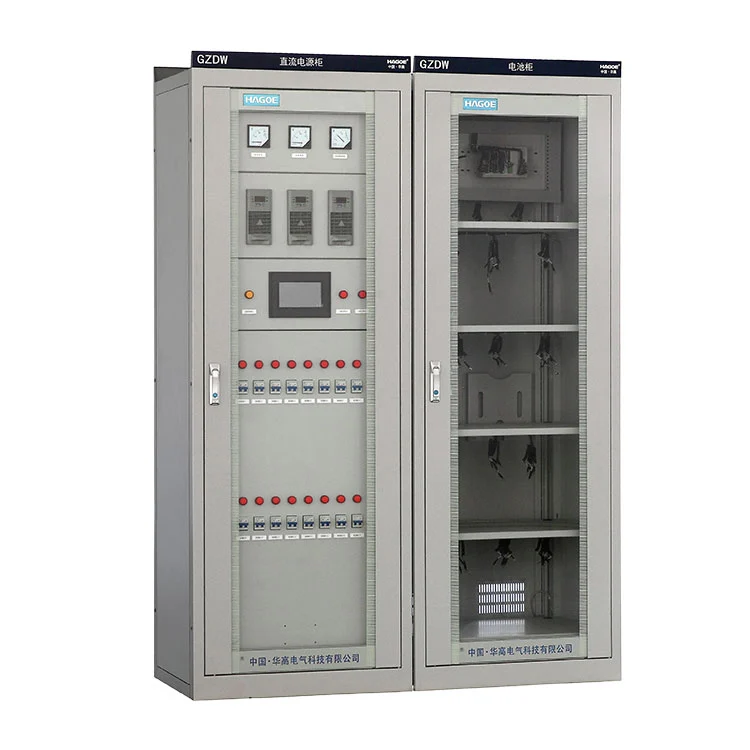

اللوحة إمداد الطاقة GZDW Ni-Cd DCيمكن تطبيقه في البيئات الصعبة حيث يعد تحمل درجة الحرارة الواسعة وعمر الخدمة الطويل من العوامل المهمة.
يمكن لشركة HAGOE أن توصي بتكوين البطارية المناسب بناءً على مستوى الجهد وبيئة التثبيت وظروف التشغيل ومتطلبات الصيانة.
| المعلمة | مواصفة |
|---|---|
| تصنيف جهد الإدخال | تيار متردد 380 فولت ±20% |
| التردد المقدر | 50 هرتز ±10% |
| تصنيف الناتج الجهد | تيار مستمر 110 فولت/تيار مستمر 220 فولت |
| نطاق الجهد الناتج | تيار مستمر 90-130 فولت/تيار مستمر 180-260 فولت |
| وحدات الشحن | HG-T، HG-Z، HG-F |
| وحدة الشحن الحالية | 10 أ، 20 أ، 30 أ؛ 5 أ، 10 أ، 20 أ، 30 أاعتمادا على الوحدة |
| وحدة فحص البطارية | زئبق-X، ما يصل إلى 4 وحدات |
| مراقبة عزل الفروع | زئبق-J، ما يصل إلى 16 وحدة |
| وحدة العاكس | HG-N1K، 1K / 2K / 3K / 5K |
| تبديل وحدة القيمة | زئبق-ك، ما يصل إلى 16 وحدة |
| عرض المراقبة | زئبق-E57 بوصة /زئبق-E610.4 بوصة |
| واجهات الاتصالات | RS232 / RS485 / RJ45 |
| بروتوكولات الاتصال | مودبوس، IEC61850، سي دي تيخياري |
| السجلات التاريخية | أكثر من 500.000سجلات الأخطاء والتشغيل |
| أبعاد الخزانة | 800 × 600 × 2260 ملم / 2360 ملم |
| تكوين مجلس الوزراء | الأبعاد غير القياسية متاحة عند الطلب |
بالنسبة للتكوين الخاص بالمشروع، يجب تحديد سعة الشحن النهائية وسعة البطارية وعدد دوائر التغذية ووحدات المراقبة من قائمة أحمال التيار المستمر وتصميم النظام بدلاً من تحديدها من مواصفات الخزانة الاسمية وحدها.

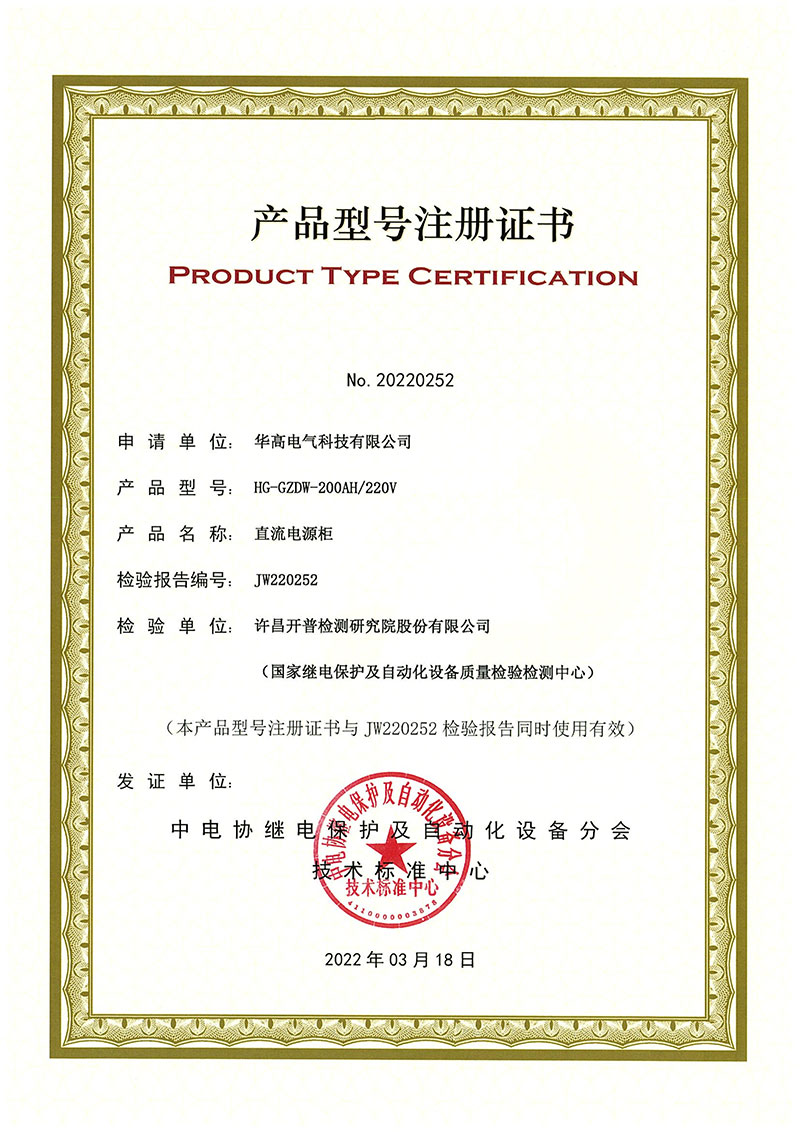

اللوحة إمداد الطاقة HG-GZDW-200AH/220V DCوقد خضع لاختبار النوع من قبلشركة Xuchang Kaipu للاختبار والأبحاث المحدودةتم تحديد عينة الاختبار على أنهاتيار متردد 380 فولت/تيار مستمر 220 فولت/40 أمبيرمع وحدة واحدة مقدمة للاختبار.
تم إجراء الاختبار منمن 9 مارس إلى 14 مارس 2022، تحت البلاغ رقم .JW220252. تم تصنيف الاختبار على أنه أاختبار النوع، مع أساس الاختبار بما في ذلكدي إل/تي 459-2017، معدات إمداد الطاقة الكهربائية DC، جنبًا إلى جنب معGB/T 17626.18-2016لاختبار مناعة الموجة التذبذبية المبللة.
ووفقا لخلاصة التقرير، فإن العناصر التي تم اختبارهااستوفت متطلبات معايير الاختبار المعمول بها.
| غرض | معلومات تقرير الاختبار |
|---|---|
| منتج | لوحة إمداد الطاقة بالتيار المستمر |
| نموذج | HG-GZDW-200AH/220 فولت |
| مواصفات العينة | تيار متردد 380 فولت/تيار مستمر 220 فولت/40 أمبير |
| كمية العينة | 1 وحدة |
| رقم التقرير | JW220252 |
| نوع الاختبار | اختبار النوع |
| فترة الاختبار | 9-14 مارس 2022 |
| معيار الاختبار | دي إل/تي 459-2017 |
| أساس اختبار EMC | GB/T 17626.18-2016 |
| مختبر الاختبار | شركة Xuchang Kaipu للاختبار والأبحاث المحدودة |
| استنتاج الاختبار | استوفت العناصر التي تم اختبارها المتطلبات المعمول بها |
يقدم هذا التقريرأدلة الاختبار الخاصة بالنموذجلتكوين HG-GZDW-200AH/220V ويمكن الرجوع إليه أثناء التقييم الفني ومشتريات المشروع. وينبغي النظر في تقرير الاختبار مع تكوين المنتج الحالي والمتطلبات الفنية الخاصة بالمشروع.
ملخص تقرير الاختبار
اجتازت لوحة إمداد الطاقة HG-GZDW-200AH/220V DC اختبار النوع في Xuchang Kaipu Testing and Research Institute Co., Ltd. في مارس 2022. وقد استوفت جميع العناصر التي تم اختبارها متطلبات DL/T 459-2017 وGB/T 17626.18-2016.
التقرير رقم JW220252 متاح للمرجع الفني ووثائق شراء المشروع.
تم تصميمها بناءً على تجربة تصنيع معدات الطاقة التي تعمل بالتيار المستمر لشركة HAGOE
شركة هاجو للتكنولوجيا الكهربائية المحدودةتأسست في2008في ونتشو، الصين، مع خبرة تصنيع تغطي خزانات إمداد الطاقة بالتيار المستمر، وأنظمة الطاقة المتكاملة AC/DC، وأنظمة UPS، والمفاتيح الكهربائية، والمحطات الفرعية، والتجمعات الكهربائية ذات الجهد المنخفض.
بالنسبة لمشروعات GZDW، يتضمن التصنيع أكثر من مجرد تجميع الخزانة. يجب أن تعمل وحدات الشحن ومكونات المراقبة وأجهزة الحماية والأسلاك الداخلية وأقسام توزيع التيار المستمر كنظام واحد منسق.
تغطي مراقبة جودة الإنتاج المراحل الرئيسية بما في ذلك:

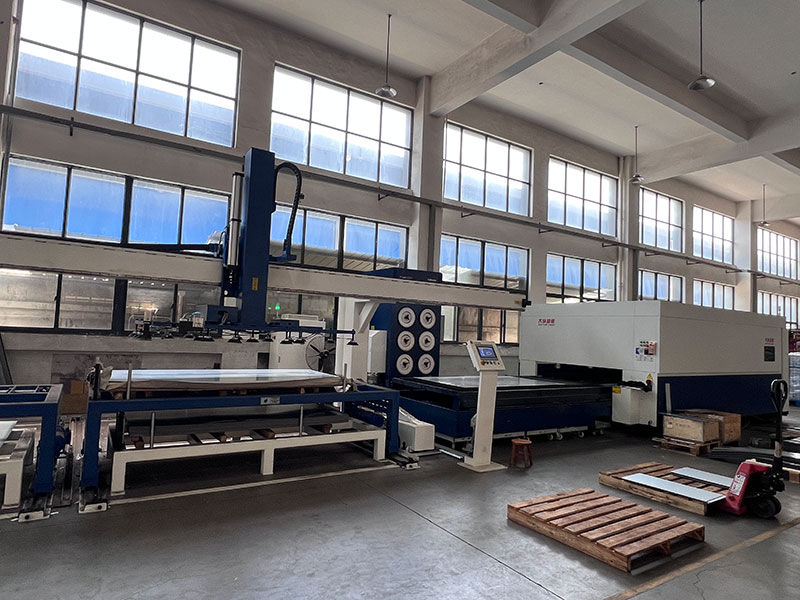

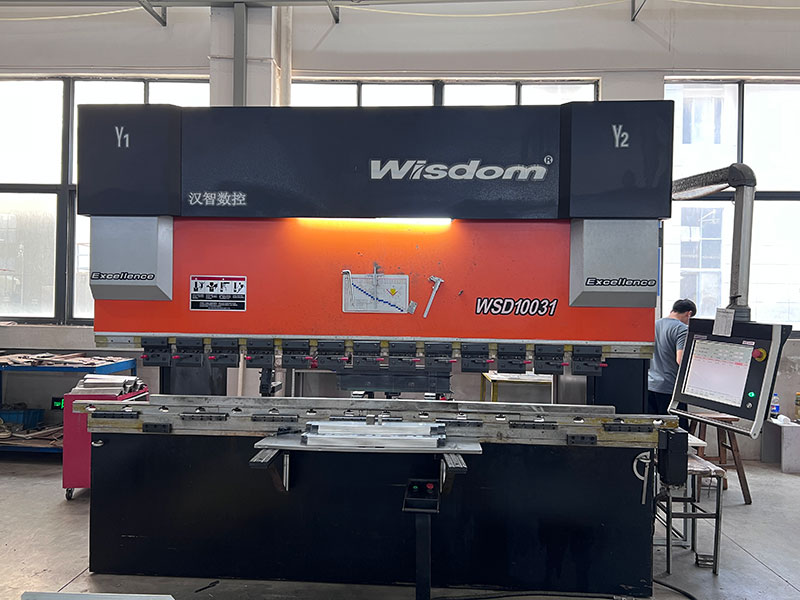

تصنيع وتشطيب الخزانات— يتم الانتهاء من معالجة الصفائح المعدنية وتجميع العلبة ومعالجة السطح وفقًا لرسومات الخزانة المعتمدة.
التجميع الكهربائي— يتم تركيب قضبان التوصيل ووحدات الشحن ووحدات المراقبة ومكونات الحماية والمحطات الطرفية وفقًا للتكوين الكهربائي المعتمد.
التحقق من الأسلاك- يتم فحص الأسلاك الداخلية وتحديد الأطراف وتوصيلات الدوائر وفقًا للرسومات المعتمدة قبل الاختبار.
التفتيش الوظيفي- يتم التحقق من وظائف الشحن وواجهات المراقبة وإشارات الإنذار وواجهات الاتصال ووظائف التبديل ذات الصلة وفقًا لمتطلبات المشروع.
تعمل شركة HAGOE تحتالأيزو 9001:2015, الأيزو 14001:2015والأيزو 45001:2018أنظمة الإدارة المعتمدة. يغطي نطاق التصنيع المعتمد خزانات إمداد الطاقة بالتيار المستمر ومعدات الطاقة الكهربائية الأخرى، مما يوفر أساسًا موثقًا لإدارة الجودة لإنتاج المشروع.
السلسلة جي زي دي دبليومخصص في المقام الأول للتطبيقات التي يجب أن تظل فيها طاقة التيار المستمر متاحة للحماية والتحكم والمعدات المساعدة.
يمكن للنظام توفير طاقة تشغيل DC لحماية المرحل وتشغيل قاطع الدائرة ومعدات التشغيل الآلي والإشارات والأنظمة الثانوية الأخرى.110 فولت و 220 فولت تيار مستمرتغطي التكوينات متطلبات جهد التيار المستمر للمحطة الفرعية المشتركة.
يمكن للمصانع والمناجم ومنشآت المعادن والمصانع الكيماوية والمواقع الصناعية الأخرى استخدامنظام جي زي دي دبليوكمصدر تيار مستمر مخصص لدوائر التحكم والحماية.
يمكن أن يتطلب النقل بالسكك الحديدية ومشاريع البنية التحتية الأخرى طاقة تيار مستمر مركزية للتحكم والتشوير والمعدات المتعلقة بالاتصالات. تسمح بنية المراقبة المعيارية بتكوين النظام وفقًا لمتطلبات المشروع.
بالنسبة للتطبيقات التي تستخدم أنظمة التيار المستمر ذات الجهد المنخفض، يمكن لشركة HAGOE تطوير التكوينات المقابلة مثلخزانات شاحن تيار مستمر 48 فولت، وفقًا للبطارية المطلوبة ومواصفات الشحن.
يعتمد التكوين النهائي للتطبيق على حمل التيار المستمر ومتطلبات استقلالية البطارية وسعة الشحن ونظام حماية المشروع.
إن اختيار مورد GZDW لا يقتصر فقط على الحصول على خزانة بملصق الجهد الصحيح. بالنسبة لنظام طاقة التيار المستمر المصمم هندسيًا، يحتاج المورد إلى فهم العلاقة بين الشاحن والبطارية وتوزيع التيار المستمر والمراقبة وتطبيق الموقع.
تقوم شركة HAGOE بتصنيع إمدادات الطاقة والمعدات الكهربائية منذ ما يقرب من عقدين من الزمن، ويغطي نطاق منتجاتها أنظمة طاقة التيار المستمر والمعدات الكهربائية ذات الصلة.
المنصة جي زي دي دبليويمكن تهيئتها لأنظمة بطاريات الرصاص الحمضية أو الليثيوم أو Ni-Cd وفقًا لمتطلبات المشروع.
يمكن تحديد وحدات الشحن وسعة البطارية ودوائر التغذية ووحدات المراقبة وواجهات الاتصال وأبعاد الخزانة وفقًا للتصميم الكهربائي للعميل.
الزئبق-E5وزئبق-E6توفر أنظمة المراقبة واجهة متكاملة للإشراف على النظام والسجلات التاريخية والاتصالات.
يمكن لـ HAGOE العمل من SLDs الخاصة بالعملاء وقوائم التحميل والمواصفات الفنية لإعداد تكوينات ووثائق مخصصة لشراء المشروع.
تعمل شركة HAGOE تحتايزو 9001, ايزو 14001وايزو 45001أنظمة إدارة معتمدة تدعم التصنيع الخاضع للرقابة وإجراءات الجودة الموثقة.
شركة هاجو للتكنولوجيا الكهربائية المحدودة
تأسست شركة HAGOE في عام 2008، وهي شركة متخصصة في تصنيع أنظمة إمداد الطاقة بالتيار المستمر، والمفاتيح الكهربائية ذات الجهد المنخفض والمعدات الكهربائية ذات الصلة. مع أنظمة الإدارة المعتمدة ISO 9001 وISO 14001 وISO 45001، توفر HAGOE حلول طاقة موثوقة للمحطات الفرعية والمرافق الصناعية ومشاريع البنية التحتية في جميع أنحاء العالم.
المنصة جي زي دي دبليويمكن تكوينها لحمض الرصاص والليثيوم والنيكل والكادميومأنظمة البطارية. يجب أن يأخذ اختيار البطارية في الاعتبار حمل التيار المستمر ووقت النسخ الاحتياطي المطلوب ودرجة الحرارة المحيطة وظروف الصيانة ومواصفات المشروع.
نعم. يمكن أن توفر HAGOE تكوينات لمتطلبات نظام التيار المستمر المختلفة. البيانات المقدمة تغطي على وجه التحديدتيار مستمر 110 فولت و تيار مستمر 220 فولت، بينماخزانات شاحن تيار مستمر 48 فولتيمكن تصميمه وفقًا لمواصفات الشحن والبطارية المطلوبة.
تركز خزانة الشاحن بشكل أساسي على تحويل التيار المتردد/المستمر وشحن البطارية. الجي زي دي دبليوهو نظام طاقة تيار مستمر متكامل يمكنه الجمع بين وحدات الشحن والبطاريات وتوزيع التيار المستمر ومراقبة العزل وفحص البطارية وأجهزة الإنذار واتصالات النظام.
نعم. يمكن تكوين سعة الشحن وتكوين البطارية ودوائر التغذية ووحدات المراقبة ووظائف الاتصال وأبعاد الخزانة وفقًا لمتطلبات المشروعSLDوقائمة التحميل والمتطلبات الفنية.
اعتمادًا على التكوين المحدد، يمكن لنظام المراقبة الإشراف على وحدات الشحن وحالة البطارية وعزل الفروع وإشارات التبديل والإنذارات وسجلات التشغيل. ويمكنه أيضًا التواصل مع الأنظمة الخارجية من خلالهRS232، RS485 أو RJ45واجهات.
نعم.مودبوس، IEC61850 وسي دي تيمتاحة كخيارات بروتوكول الاتصال. يجب تأكيد الواجهة والبروتوكول الفعليين وفقًا لمتطلبات نظام SCADA أو نظام التشغيل الآلي الخاص بالعميل.
يجب تحديد سعة الشحن من حمل التيار المستمر وسعة البطارية ومتطلبات وقت الشحن وتكرار النظام. يمكن أن توصي شركة HAGOE بالكمية المناسبة لوحدة الشحن والتصنيف الحالي بعد مراجعة بيانات حمل التيار المستمر للمشروع.
للحصول على عرض أسعار هندسي، تتضمن المعلومات الأكثر فائدةجهد نظام التيار المستمر، وقائمة التحميل، ونوع البطارية وسعتها، ووقت النسخ الاحتياطي المطلوب، وعدد مغذيات التيار المستمر، ومتطلبات المراقبة وبروتوكول الاتصال. انSLDأو المواصفات الفنية هي الأفضل حيثما كانت متوفرة.
